创建vCE虚拟机网关

该功能用于按照预先的规划，在UIS超融合管理平台标准版中创建部署vCE虚拟机网关。

注意事项

• vCE镜像由孚塔工作人员提供，可在UIS标准版环境上将其部署为vCE虚拟机。基于4vCPU/4G内存规格制作，缺省用户名和密码为root/9f3XIcCD5Sds。

• 若vCE镜像有差别，请联系孚塔工作人员确认镜像功能以及缺省用户名和密码。

• vCE镜像制作时使用了ssse3的CPU指令集，将vCE虚拟机的CPU工作模式设置为直通模式，确保vCE虚拟机可使用宿主机的ssse3指令集。

操作步骤

1. 在UIS标准版环境中准备三个虚拟交换机，可以复用已创建的虚拟交换机。vCE镜像默认加载了3块网卡，分别是管理口、下行口和上行口，故需在UIS环境的宿主机节点上准备好3个虚拟交换机。

• 虚拟交换机1用于连接vCE虚拟机的管理口，后续通过该网口登录vCE界面控制台。

• 虚拟交换机2用于连接vCE虚拟机的下行口（即内网口或业务口）。

• 虚拟交换机3用于连接vCE虚拟机的上行口，该口需能连接到作为外网出口的路由器或防火墙。

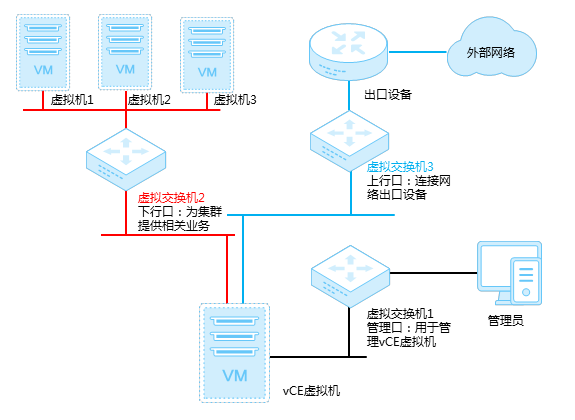

图-1 vCE虚拟机网络连接示意图



2. 创建vCE虚拟机。vCE镜像是基于4vCPU/4G内存规格制作的，故在创建vCE虚拟机时请选择4个CPU以及4G内存的规格，并创建三张虚拟网卡。

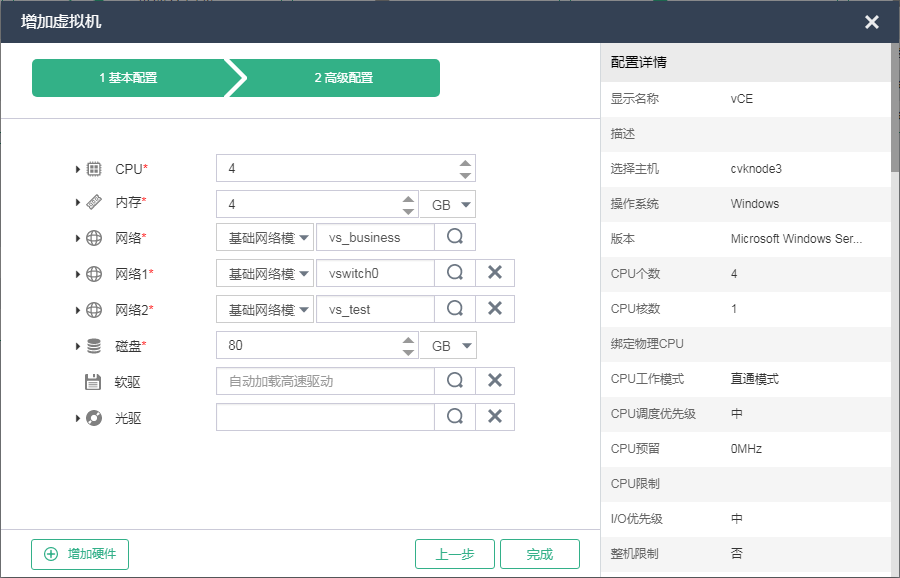

3. 创建vCE虚拟机时，请连接预先创建的三个虚拟交换机，并将CPU的工作模式设置为直通，虚拟机的整体配置如下图所示。

图-2 vCE虚机配置
