监控

Istio支持从三种维度对服务进行监控：

• 服务监控：微服务引擎中所有服务的信息，包括名称、状态、Pods个数和内外部访问地址。

• 拓扑监控：可视化链路拓扑图展示微服务引擎中服务的外部请求情况、服务间调用情况、链路状态、http流量、tcp流量等信息，可以快速了解链路和服务请求的质量。

• 调用链监控：微服务引擎中服务与服务间所有链路的调用结果、耗时、过程、日志等数据。

服务监控

1. 将鼠标悬浮于[产品与服务]图标之上，在右边选择[企业应用/微服务]菜单项，进入微服务页面。

2. 在左侧导航树中单击[微服务]菜单项，进入微服务引擎管理页面。

3. 单击某Istio服务引擎的卡片，进入详情页面。

4. 在基本信息页面下方单击“服务”页签。

5. 可查看各服务的名称、状态、Pods个数和内外部访问地址。

拓扑监控

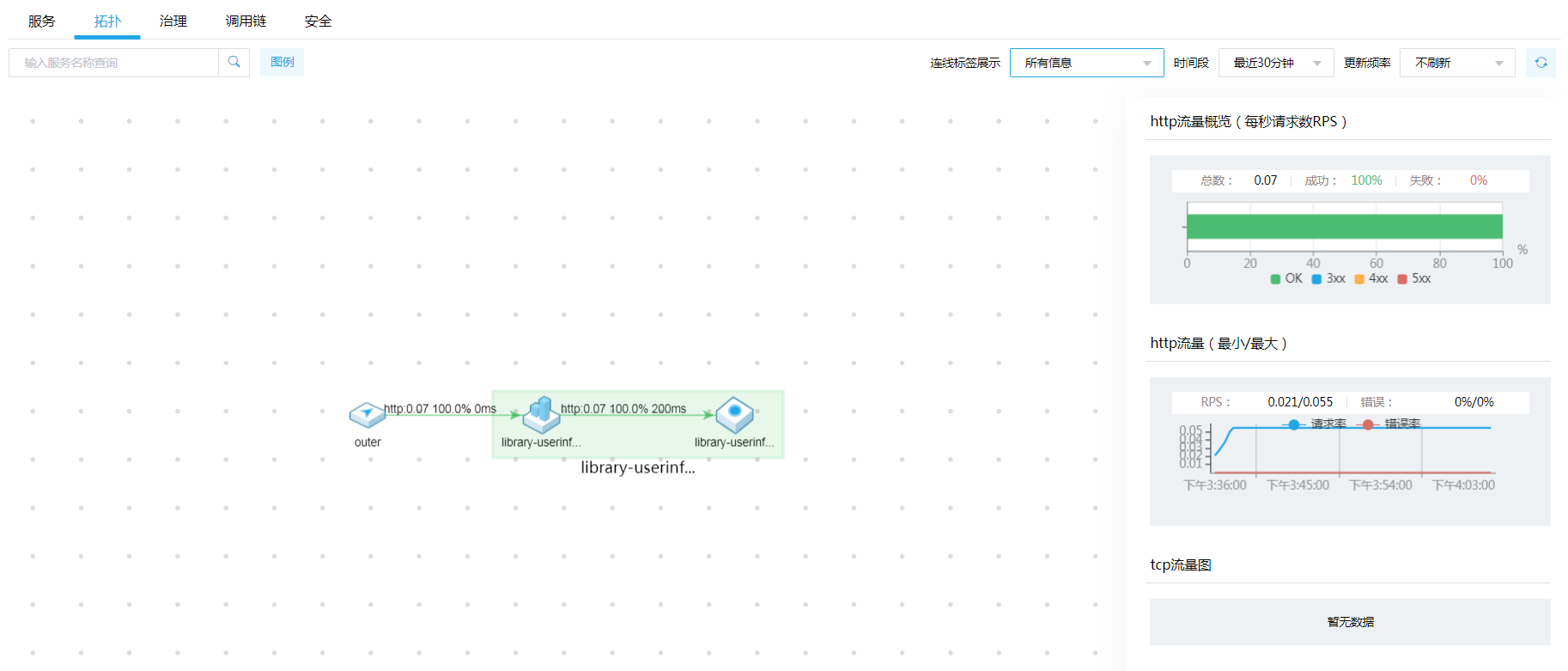

1. 在基本信息页面下方单击“拓扑”页签。



2. 查看链路拓扑状态，可以选择连线标签上展示的内容，支持通过服务名称和时间段筛选，支持选择刷新频率。

• 连线标签展示：支持展示所有信息、95th请求响应时间、请求RPS、流量百分比。

• 95th请求响应时间：所选时间段内请求响应时间从小到大排序，选取前95%个请求响应时间中的最大值。

• 请求RPS：所选时间段内的每秒请求数。

• 流量百分比：所选时间段内http/tcp请求在全部流量中的占比。

• 拓扑图：光标悬浮在某服务上，服务相关的其他服务将突出显示；光标悬浮在该链路上，链路两端的服务将突出显示。异常时可记录服务的名称，通过调用链监控查询详细信息。下图为拓扑图例，了解它能帮助您更好的理解拓扑图。



• http流量概览：查看每秒http请求数以及返回值的情况。

调用链监控

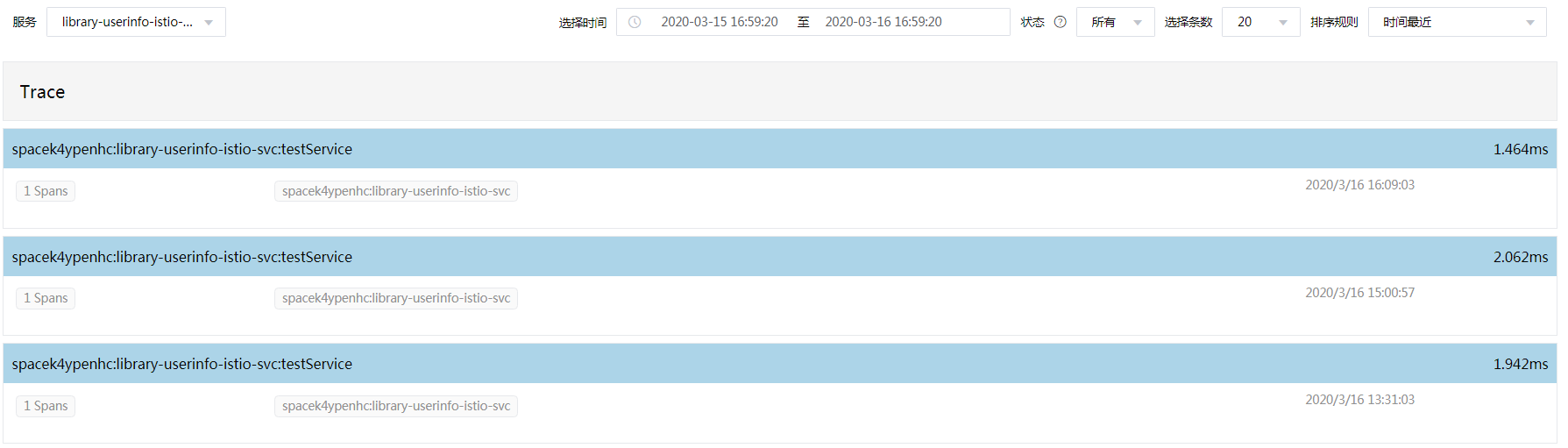

1. 在基本信息页面下方单击“调用链”页签。

2. 选择待查看链路的服务的名称，可筛选出所选服务中的链路情况。设置时间、状态、页面显示条数和排序规则可进一步筛选服务中的链路。

• 状态：成功表示请求返回值为200，失败则展示所有error的链路，并使用红色底色展示。

• 选择条数：页面展示的链路数量，如设置100，则仅展示最近100条链路。



3. 单击某条链路，进入链路详情页面，可以查看结果、耗时、过程、日志等。
