Web方式：IPv6内网用户通过转换后的地址前缀访问外网典型配置（单个内部网络和外部网络）

使用版本

本举例是在M9000-X06的E9671版本上进行配置和验证的。

组网需求

如下图所示，Host所在网络的出口处部署了一台Device。现需要使用NPTv6功能，将内网用户地址转换为公网地址来访问外网。具体需求如下：

内部用户FEC0:FEC0:FEC0:1010::1/64使用外网地址2019:2019:2019:1010::1/64访问Internet中地址为2019:2019:2019:1011::1/64的Server。

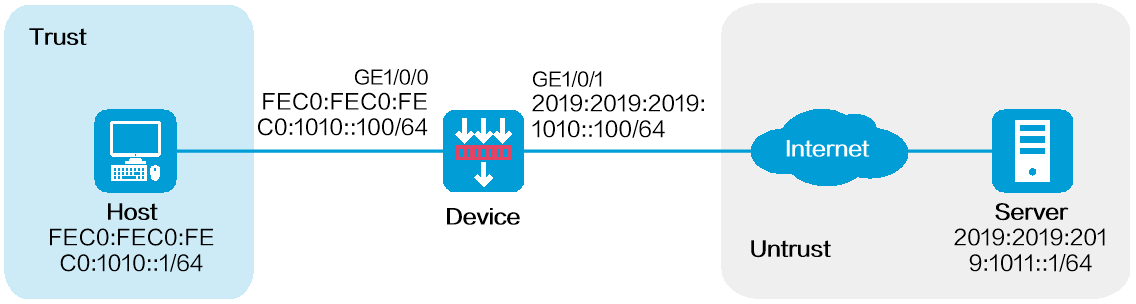

图-1 源地址转换配置组网图



注意事项

本特性不支持与全局NAT特性混用。

配置步骤

Device配置

  1. 配置接口的IP地址和安全域

# 选择“网络 > 接口 > 接口”，进入接口配置页面。

# 单击接口GE1/0/1右侧的<编辑>按钮，配置如下。

·            安全域：Untrust

·            选择“IPv6地址”页签，手工配置全球单播地址：2019:2019:2019:1010::100/64

·            其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

# 按照同样的步骤配置接口GE1/0/0，配置如下。

·            安全域：Trust

·            选择“IPv6地址”页签，手工配置全球单播地址：FEC0:FEC0:FEC0:1010::100/64

·            其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

  1. 配置路由

本举例仅以静态路由为例，若实际组网中需采用动态路由，请配置对应的动态路由协议。

# 选择“网络 > 路由 > 静态路由 > IPv6静态路由”，单击<新建>按钮，进入新建IPv6静态路由页面。

# 新建IPv6静态路由，并进行如下配置：

# 单击<确定>按钮，完成静态路由的配置。

  1. 配置安全策略

# 选择“策略 > 安全策略 > 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。# 新建安全策略，并进行如下配置：

# 单击<确定>按钮，完成安全策略的配置。

  1. 配置NPTv6

# 选择“策略 > 接口NAT > IPv6”，进入NAT66前缀转换页面。

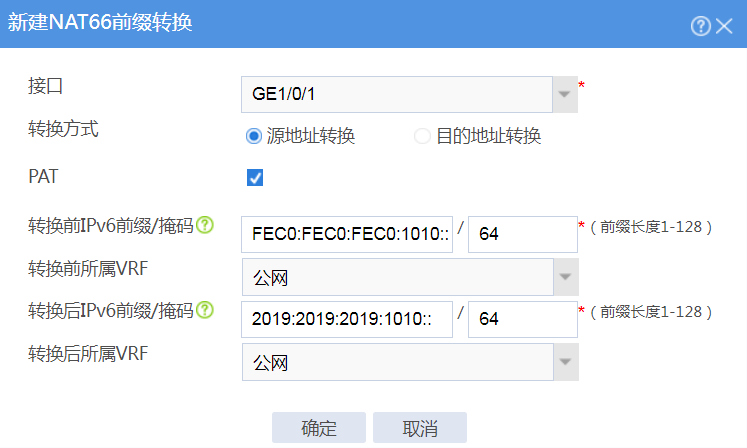

# 单击<新建>按钮，新建NAT66前缀转换，将源IPv6地址前缀FEC0:FEC0:FEC0:1010::/64替换为2019:2019:2019:1010::/64，配置如下图所示。

图-2 新建NAT66前缀转换



# 单击<确定>按钮，完成NAT66前缀转换配置。

验证配置

  1. Host主机可以Ping通外部网络的服务器地址。

C:\Users\abc>ping 2019:2019:2019:1011::1



正在 Ping 2019:2019:2019:1011::1 具有 32 字节的数据:

来自 2019:2019:2019:1011::1 的回复: 字节=32 时间<1ms TTL=253

来自 2019:2019:2019:1011::1 的回复: 字节=32 时间<1ms TTL=253

来自 2019:2019:2019:1011::1 的回复: 字节=32 时间<1ms TTL=253

来自 2019:2019:2019:1011::1 的回复: 字节=32 时间<1ms TTL=253



2019:2019:2019:1011::1 的 Ping 统计信息:

    数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，往返行程的估计时间(以毫秒为单位):

    最短 = 0ms，最长 = 0ms，平均 = 0ms

  1. 在Device上，选择“监控 > 会话列表”，查看NPTv6的会话信息。

图-3 会话列表
