本举例是在M9000-X06的E9671版本上进行配置和验证的。

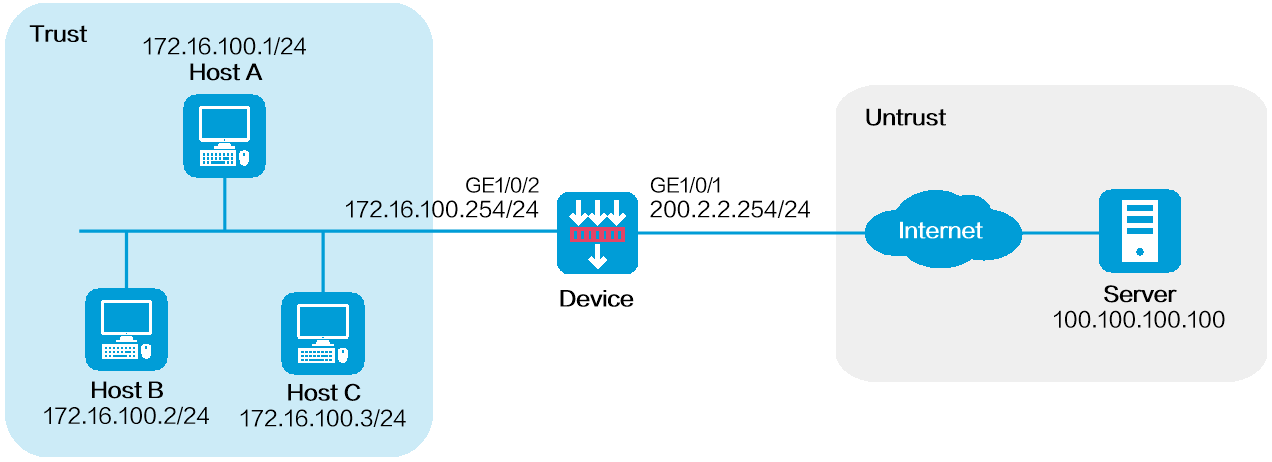

如下图所示，公司拥有一个200.2.2.1/24的公网IP地址，三台内部主机地址分别为Host A 172.16.100.1/24、Host B 172.16.100.2/24和Host C 172.16.100.3/24。内网用户地址基于NAT444端口块静态映射方式复用外网地址200.2.2.1，外网地址的端口范围为10001～15000，端口块大小为500。
图-1 NAT444端口块静态映射配置组网
本特性不支持与策略NAT特性混用。
配置接口的IP地址和安全域
# 选择“网络 > 接口 > 接口”，进入接口配置页面。
# 单击接口GE1/0/1右侧的<编辑>按钮，配置如下。
· 安全域：Untrust
· 选择“IPv4地址”页签，配置IP地址/掩码：200.2.2.254/24
· 其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
# 按照同样的步骤配置接口GE1/0/2，配置如下。
· 安全域：Trust
· 选择“IPv4地址”页签，配置IP地址/掩码：172.16.100.254/24
· 其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
配置路由
本举例仅以静态路由为例，若实际组网中需采用动态路由，请配置对应的动态路由协议。
# 选择“网络 > 路由 > 静态路由 > IPv4静态路由”，单击<新建>按钮，进入新建IPv4静态路由页面。
# 新建IPv4静态路由，并进行如下配置：
目的IP地址：100.100.100.100
掩码长度：24
下一跳IP地址：200.2.2.253
其他配置项使用缺省值
# 单击<确定>按钮，完成静态路由的配置。
配置安全策略
# 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。
# 新建安全策略，并进行如下配置：
名称：Secpolicy
源安全域：Trust
目的安全域：Untrust
类型：IPv4
动作：允许
源IPv4地址：172.16.100.1、172.16.100.2、172.16.100.3
目的IPv4地址：100.100.100.100
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
配置NAT端口块组
# 选择“策略 > 接口NAT > IPv4 > NAT444静态转换 > 端口块组”。
# 单击<新建>按钮，新建端口块组，参数配置如下图所示。
图-2 新建端口块组
# 单击<确定>按钮，完成端口块组配置。
配置NAT444静态转换策略
# 选择“策略 > 接口NAT > IPv4 > NAT444静态转换”。
# 单击<新建>按钮，新建NAT444静态转换策略，参数配置如下图所示。
图-3 新建NAT444静态转换
# 单击<确定>按钮，完成NAT444静态转换配置。
Host主机可以Ping通外部网络的服务器地址。
C:\Users\abc>ping 100.100.100.100
正在 Ping 100.100.100.100 具有 32 字节的数据:
来自 100.100.100.100 的回复: 字节=32 时间<1ms TTL=253
来自 100.100.100.100 的回复: 字节=32 时间<1ms TTL=253
来自 100.100.100.100 的回复: 字节=32 时间<1ms TTL=253
来自 100.100.100.100 的回复: 字节=32 时间<1ms TTL=253
100.100.100.100 的 Ping 统计信息:
数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
最短 = 0ms，最长 = 0ms，平均 = 0ms
在Device上，选择“监控 > 会话列表”，查看NAT的会话信息。
图-4 会话列表
