本举例是在M9000-X06的E9671版本上进行配置和验证的。
如下图所示，公司有一台对外提供Web服务的Web Server，其地址为172.16.100.1/24，通过配置NAT内部服务器功能，外部网络主机Host可以通过公网地址200.2.2.1/24访问公司内部的Web Server。

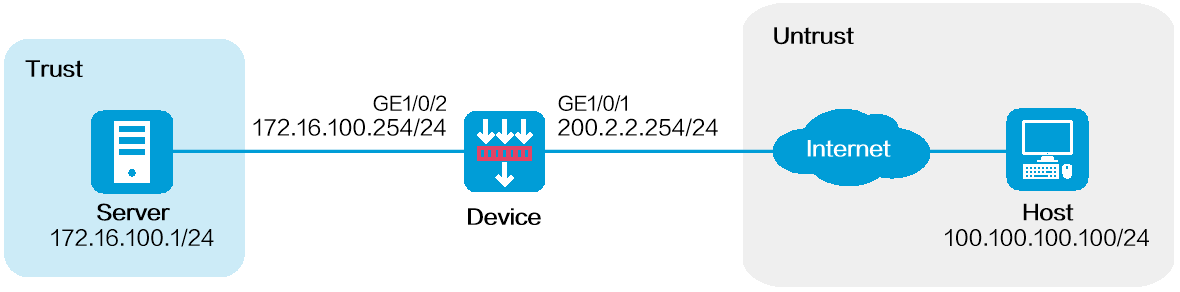

图-1 NAT内部服务器配置组网图
本特性不支持与策略NAT特性混用。
配置接口的IP地址和安全域
# 选择“网络 > 接口 > 接口”，进入接口配置页面。
# 单击接口GE1/0/1右侧的<编辑>按钮，配置如下。
· 安全域：Untrust
· 选择“IPv4地址”页签，配置IP地址/掩码：200.2.2.254/24
· 其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
# 按照同样的步骤配置接口GE1/0/2，配置如下。
· 安全域：Trust
· 选择“IPv4地址”页签，配置IP地址/掩码：172.16.100.254/24
· 其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
配置安全策略
# 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。
# 新建安全策略，并进行如下配置：
名称：Secpolicy
源安全域：Untrust
目的安全域：Trust
类型：IPv4
动作：允许
源IPv4地址：100.100.100.100
目的IPv4地址：172.16.100.1
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
配置NAT内部服务器转换
# 选择“策略 > 接口NAT > IPv4 > NAT内部服务器”。
# 单击<新建>按钮，新建NAT内部服务器，参数配置如下图所示。
图-2 新建NAT内部服务器
# 单击<确定>按钮，完成NAT内部服务器配置。
Host主机可以Ping通外部网络的服务器地址。
C:\Users\abc>ping 200.2.2.1
正在 Ping 200.2.2.1 具有 32 字节的数据:
来自 200.2.2.1 的回复: 字节=32 时间<1ms TTL=253
来自 200.2.2.1 的回复: 字节=32 时间<1ms TTL=253
来自 200.2.2.1 的回复: 字节=32 时间<1ms TTL=253
来自 200.2.2.1 的回复: 字节=32 时间<1ms TTL=253
200.2.2.1 的 Ping 统计信息:
数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
最短 = 0ms，最长 = 0ms，平均 = 0ms
在Device上，选择“监控 > 会话列表”，查看NAT的会话信息。
图-3 会话列表
