本举例是在M9000-X06的E9671版本上进行配置和验证的。
如下图所示，企业分支使用IPsec VPN接入企业总部，通过在分支Device A上配置IPsec智能选路功能，实现IPsec隧道在Link 1和Link 2两条链路上动态切换，具体需求如下：
Device A首先使用Link1与总部建立IPsec隧道。
当基于Link1建立的IPsec隧道丢包严重或时延过高时，能自动切换到Link2建立新的IPsec隧道。

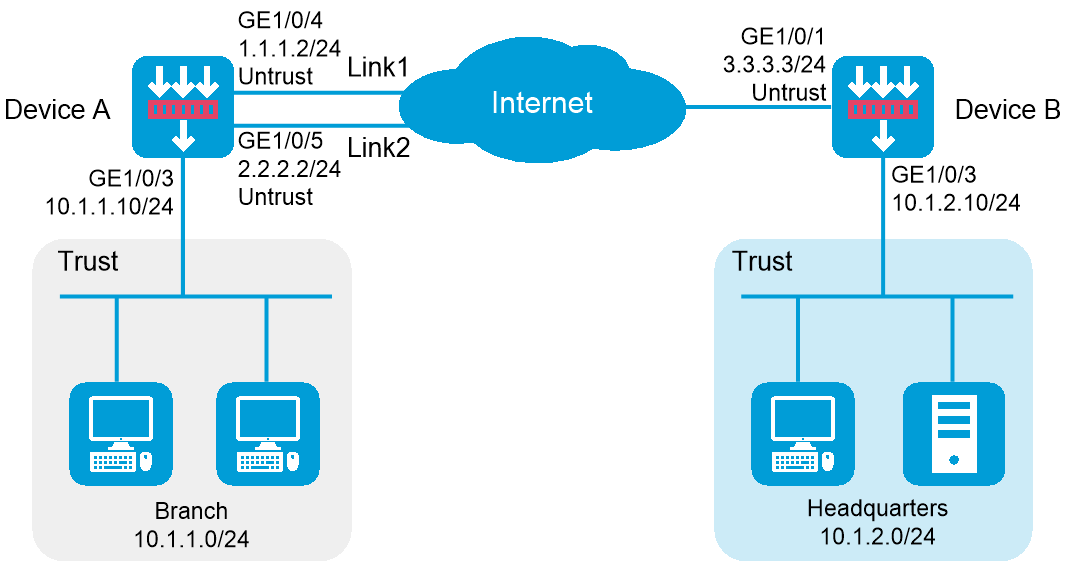

图-1 配置IPsec智能选路功能组网图
若指定的对端主机名由DNS服务器来解析，则本端按照DNS服务器通知的域名解析有效期，在该有效期超时之后向DNS服务器查询主机名对应的最新的IP地址；若指定的对端主机名由本地配置的静态域名解析来解析，则更改此主机名对应的IP地址之后，需要在IPsec策略中重新指定的对端主机名，才能使得本端解析到更新后的对端IP地址。
为保证IPsec对等体上能够成功建立SA，建议两端设备上用于IPsec的ACL配置为镜像对称，即保证两端定义的要保护的数据流范围的源和目的尽量对称。若IPsec对等体上的ACL配置非镜像，那么只有在一端的ACL规则定义的范围是另外一端的子集时，且仅当保护范围小（细粒度）的一端向保护范围大（粗粒度）的一端发起的协商才能成功。
如果IPsec策略下没有配置本端身份，则默认使用高级配置中的全局本端身份。
可对IPsec安全提议进行修改，但对已协商成功的IPsec SA，新修改的安全提议并不起作用，即仍然使用原来的安全提议，只有新协商的SA使用新的安全提议。若要使修改对已协商成功的IPsec SA生效，则需要首先清除掉已有的IPsec SA。
在IPsec隧道的两端，IPsec安全提议所采用的封装模式要一致。
当IKE协商IPsec SA时，如果接口上的IPsec策略下未配置IPsec SA的生存周期，将采用全局的IPsec SA生存周期与对端协商。如果IPsec策略下配置了IPsec SA的生存周期，则优先使用策略下的配置值与对端协商。
IKE为IPsec协商建立IPsec SA时，采用本地配置的生存时间和对端提议的IPsec SA生存时间中较小的一个。
配置接口的IP地址
# 选择“网络 > 接口 > 接口”，进入接口配置页面。
# 单击接口GE1/0/4右侧的<编辑>按钮，配置如下。
安全域：Untrust
选择“IPv4地址”页签，配置IP地址/掩码：1.1.1.2/24，网关：1.1.1.3
其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
# 按照同样的步骤配置接口GE1/0/5，配置如下。
安全域：Untrust
选择“IPv4地址”页签，配置IP地址/掩码：2.2.2.2/24，网关：2.2.2.3
其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
# 按照同样的步骤配置接口GE1/0/3，配置如下。
安全域：Trust
选择“IPv4地址”页签，配置IP地址/掩码：10.1.1.10/24
其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
配置安全策略
# 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。
# 新建安全策略，并进行如下配置：
名称：trust-untrust
源安全域：Trust
目的安全域：Untrust
类型：IPv4
动作：允许
源IPv4地址：10.1.1.0/24
目的IPv4地址：10.1.2.0/24
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
# 按照同样的步骤新建安全策略，配置如下。
名称：untrust-trust
源安全域：Untrust
目的安全域：Trust
类型：IPv4
动作：允许
源IPv4地址：10.1.2.0/24
目的IPv4地址：10.1.1.0/24
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
# 按照同样的步骤新建安全策略，配置如下。
名称：local-untrust
源安全域：Local
目的安全域：Untrust
类型：IPv4
动作：允许
源IPv4地址：1.1.1.2,2.2.2.2
目的IPv4地址：3.3.3.3
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
# 按照同样的步骤新建安全策略，配置如下。
名称：untrust-local
源安全域：Untrust
目的安全域：Local
类型：IPv4
动作：允许
源IPv4地址：3.3.3.3
目的IPv4地址：1.1.1.2,2.2.2.2
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。

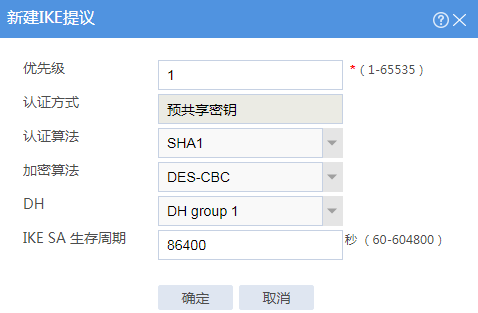

新建IKE提议
# 选择“网络 > VPN > IPsec > IKE提议”，进入IKE提议页面。
# 单击<新建>按钮，进入新建IKE提议页面，进行如下操作：
设置优先级为1。
选择认证方式为预共享密钥。
设置认证算法为SHA1。
设置加密算法为DES-CBC。
其它配置均使用缺省值。
# 单击<确定>按钮，完成新建IKE提议配置。
图-2 新建IKE提议
配置IPsec策略
# 选择“网络 > VPN > IPsec > 策略”，进入IPsec策略配置页面。
# 单击<新建>按钮，进入新建IPsec策略页面。

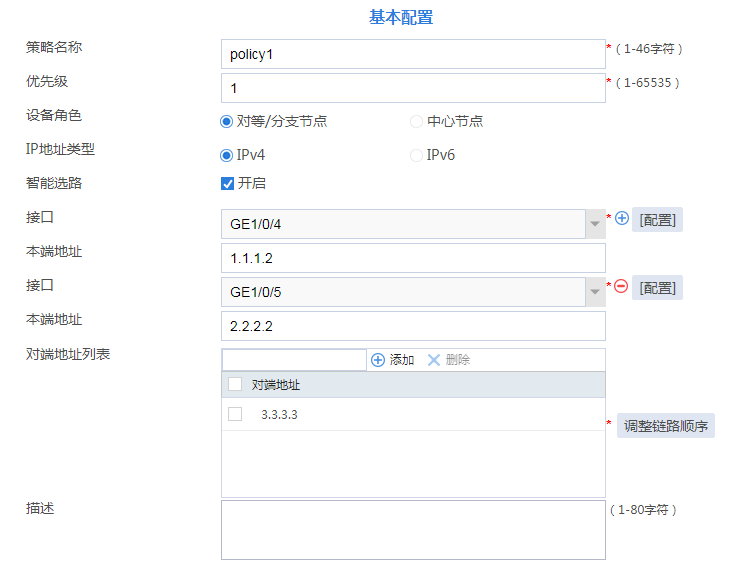

在基本配置区域进行如下配置：
设置策略名称为policy1。
设置优先级为1。
选择设备角色为对等/分支节点。
选择IP地址类型为IPv4。
开启智能选路功能。
选择接口GE1/0/4、GE1/0/5。
图-3 基本配置
在IKE策略区域进行如下配置：
选择协商模式为主模式。
选择认证方式为预共享密钥。
输入预共享密钥。
选择IKE提议为1（预共享密钥；SHA1；DES-CBC；DH group 1）。
设置本端ID为IPv4地址0.0.0.0。
设置对端ID为IPv4地址3.3.3.3。
图-4 IKE策略

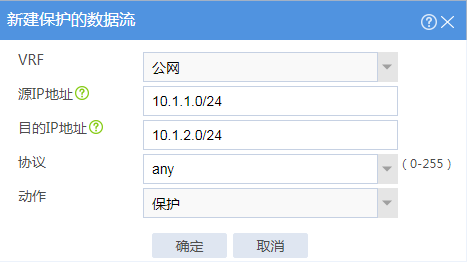

在保护的数据流区域，单击<新建>按钮，进入新建保护的数据流页面，进行如下操作：
设置源IP地址为10.1.1.0/24。
设置目的IP地址为10.1.2.0/24。
单击<确定>按钮，完成配置。
图-5 新建保护的数据流
在高级配置区域进行如下配置：
选择IPsec封装模式为隧道模式。
选择IPsec安全协议为ESP。
其它配置均使用缺省值。
图-6 高级配置
# 单击<确定>按钮，完成新建IPsec策略。
配置接口的IP地址
# 选择“网络 > 接口 > 接口”，进入接口配置页面。
# 单击接口GE1/0/1右侧的<编辑>按钮，配置如下。
安全域：Untrust
选择“IPv4地址”页签，配置IP地址/掩码：3.3.3.3/24，网关：3.3.3.4
其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
# 按照同样的步骤配置接口GE1/0/3，配置如下。
安全域：Trust
选择“IPv4地址”页签，配置IP地址/掩码：10.1.2.10/24
其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
配置安全策略
# 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。
# 新建安全策略，并进行如下配置：
名称：trust-untrust
源安全域：Trust
目的安全域：Untrust
类型：IPv4
动作：允许
源IPv4地址：10.1.2.0/24
目的IPv4地址：10.1.1.0/24
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
# 按照同样的步骤新建安全策略，配置如下。
名称：untrust-trust
源安全域：Untrust
目的安全域：Trust
类型：IPv4
动作：允许
源IPv4地址：10.1.1.0/24
目的IPv4地址：10.1.2.0/24
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
# 按照同样的步骤新建安全策略，配置如下。
名称：local-untrust
源安全域：Local
目的安全域：Untrust
类型：IPv4
动作：允许
源IPv4地址：3.3.3.3
目的IPv4地址：1.1.1.2,2.2.2.2
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
# 按照同样的步骤新建安全策略，配置如下。
名称：untrust-local
源安全域：Untrust
目的安全域：Local
类型：IPv4
动作：允许
源IPv4地址：1.1.1.2,2.2.2.2
目的IPv4地址：3.3.3.3
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
新建IKE提议
# 选择“网络 > VPN > IPsec > IKE提议”，进入IKE提议页面。
# 单击<新建>按钮，进入新建IKE提议页面，进行如下操作：
设置优先级为1。
选择认证方式为预共享密钥。
设置认证算法为SHA1。
设置加密算法为DES-CBC。
其它配置均使用缺省值。
# 单击<确定>按钮，完成新建IKE提议配置。
图-7 新建IKE提议
配置IPsec策略
# 选择“网络 > VPN > IPsec > 策略”，进入IPsec策略配置页面。
# 单击<新建>按钮，进入新建IPsec策略页面。
在基本配置区域进行如下配置：
设置策略名称为policy1。
设置优先级为1。
选择设备角色为中心分支。
选择IP地址类型为IPv4。
选择接口GE1/0/1。
图-8 基本配置

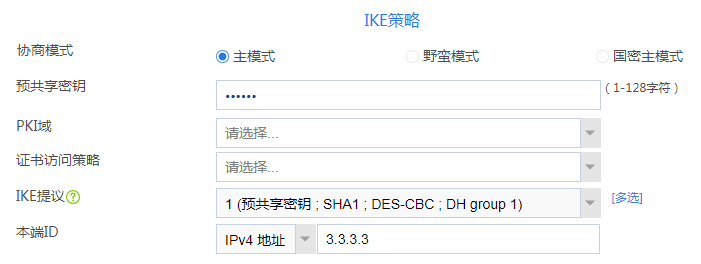

在IKE策略区域进行如下配置：
选择协商模式为主模式。
选择认证方式为预共享密钥。
输入预共享密钥。
选择IKE提议为1（预共享密钥；SHA1；DES-CBC；DH group 1）。
设置本端ID为IPv4地址3.3.3.3。
图-9 IKE策略
在高级配置区域进行如下配置：
选择IPsec封装模式为隧道模式。
选择IPsec安全协议为ESP。
其它配置均使用缺省值。
图-10 高级配置
# 单击<确定>按钮，完成新建IPsec策略。
Device A和Device B可以相互访问。
在Device A上查看IPsec隧道信息如下。
# 选择“网络 > VPN > IPsec > 监控”，可以看到当前建立的IPsec隧道。点击隧道列表右侧的“详情”图标，可以看到详细的隧道信息，IPsec SA和统计信息。
图-11 Device A的IPsec隧道详细信息
在Device A上可以自动或手动进行链路智能切换。

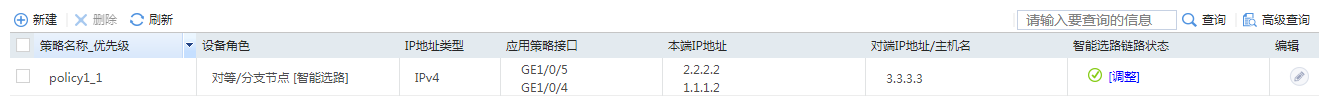

# 选择“网络 > VPN > IPsec > 策略”，可以看到已创建的IPsec策略已开启IPsec智能选路功能，该功能会实时地自动探测链路的时延、丢包率，动态切换到满足通信质量要求的链路上建立IPsec隧道。
图-12 IPsec策略

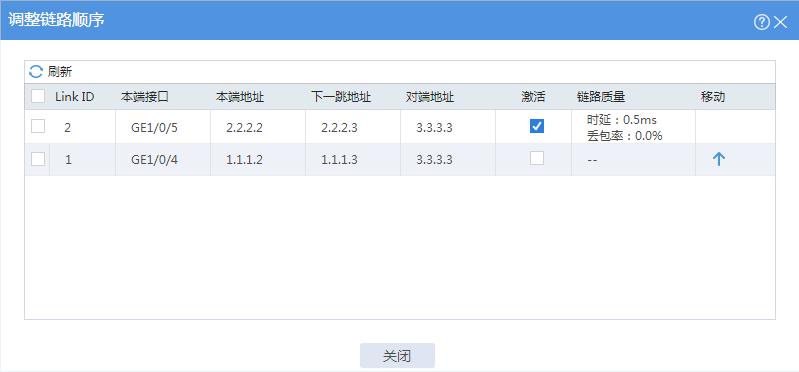

# 单击智能选路链路状态中的“调整”按钮，进入“调整链路顺序”页面，可以勾选“激活”单选框手动切换链路。
图-13 调整链路顺序
在Device B上查看IPsec隧道信息如下。
# 选择“网络 > VPN > IPsec > 监控”，可以看到当前建立的IPsec隧道。点击隧道列表右侧的“详情”图标，可以看到详细的隧道信息，IPsec SA和统计信息。
图-14 Device B的IPsec隧道详细信息
