本举例是在M9000-X06的E9671版本上进行配置和验证的。

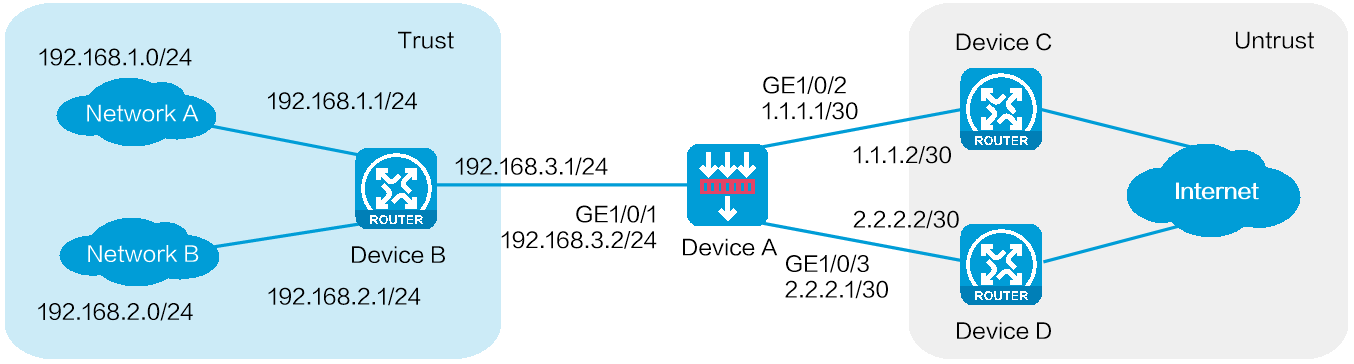

如下图所示，公司在网络出口部署了一台安全网关Device A，内网侧包含网络A（192.168.1.0/24）和网络B（192.168.2.0/24），外网侧租用了由不同运营商提供的线路A和线路B：其中线路A的接入设备为Device C，接入点IP地址为1.1.1.2/30；线路B的接入设备为Device D，接入点IP地址为2.2.2.2/30。需要实现如下需求：
网络A的用户访问外网时，优先使用线路A；网络B的用户访问外网时，优先使用线路B。
当线路A和B中的任何一条线路出现故障时，内网用户访问外网的流量还可以通过另外一条正常的线路进行转发。
配置接口的IP地址和安全域
# 选择“网络 > 接口 > 接口”，进入接口配置页面。
# 单击接口GE1/0/1右侧的<编辑>按钮，配置如下。
安全域：Trust
选择“IPv4地址”页签，配置IP地址/掩码：192.168.3.2/24
其他配置项使用缺省值
# 按照同样的步骤配置接口GE1/0/2，配置如下。
安全域：Untrust
选择“IPv4地址”页签，配置IP地址/掩码：1.1.1.1/30
其他配置项使用缺省值
# 按照同样的步骤配置接口GE1/0/3，配置如下。
安全域：Untrust
选择“IPv4地址”页签，配置IP地址/掩码：2.2.2.1/30
其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
配置路由
本举例仅以静态路由为例，若实际组网中需采用动态路由，请配置对应的动态路由协议。
# 选择“网络 > 路由 > 静态路由 > IPv4静态路由”，单击<新建>按钮，进入新建IPv4静态路由页面。
# 新建访问网络A的IPv4静态路由，并进行如下配置：
目的IP地址：192.168.1.0
掩码长度：24
下一跳IP地址：192.168.3.1
其他配置项使用缺省值
# 单击<确定>按钮，完成静态路由的配置。
# 新建访问网络B的IPv4静态路由，并进行如下配置：
目的IP地址：192.168.2.0
掩码长度：24
下一跳IP地址：192.168.3.1
其他配置项使用缺省值
# 单击<确定>按钮，完成静态路由的配置。
配置安全策略
# 选择“策略 > 安全策略 > 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。
# 新建安全策略secpolicy，并进行如下配置：
名称：secpolicy
源安全域：Trust
目的安全域：Untrust
类型：IPv4
动作：允许
源IPv4地址：192.168.1.0/24、192.168.2.0/24
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略secpolicy的配置。
配置ACL
# 选择“对象 > ACL > IPv4”，进入IPv4 ACL配置页面。
# 单击<新建>按钮，创建用于匹配网络A内用户访问外网流量的ACL，配置如下图所示。

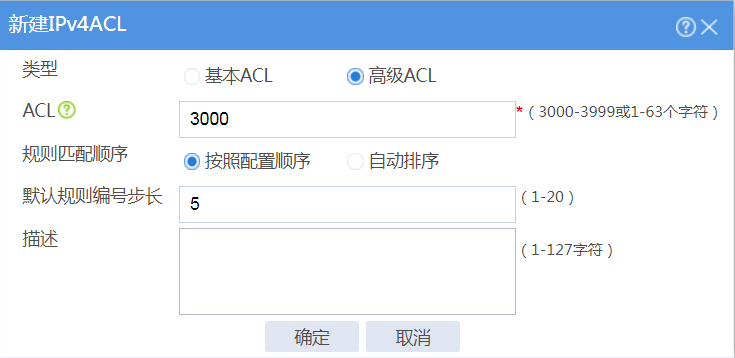

图-2 新建编号为3000的ACL
# 单击<确定>按钮，继续添加规则，配置如下图所示。

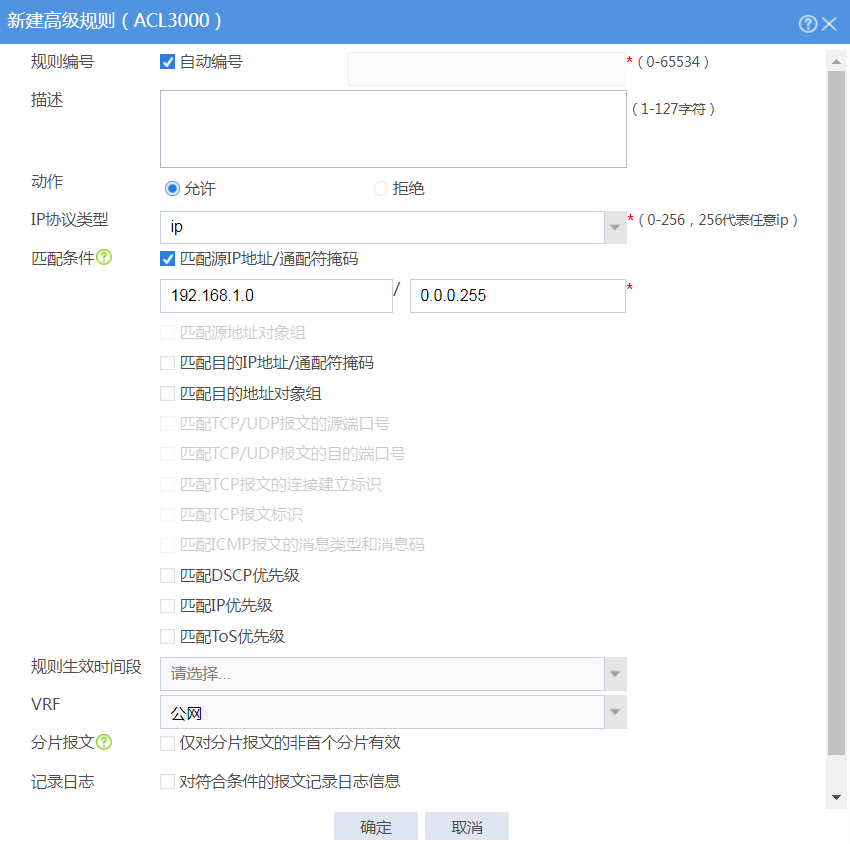

图-3 为编号为3000的ACL添加规则

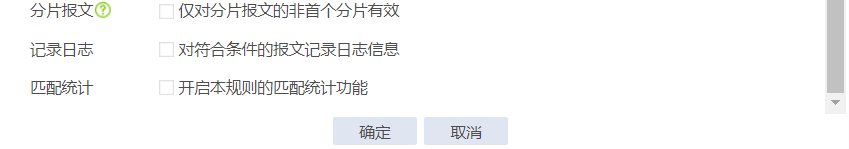

图-4 为编号为3000的ACL添加规则
# 单击<确定>按钮，完成ACL 3000的配置。
# 再次单击<新建>按钮，创建用于匹配网络B内用户访问外网流量的ACL，配置如下图所示。
图-5 新建编号为3001的ACL
# 单击<确定>按钮，继续添加规则，配置如下图所示。
图-6 为编号为3001的ACL添加规则

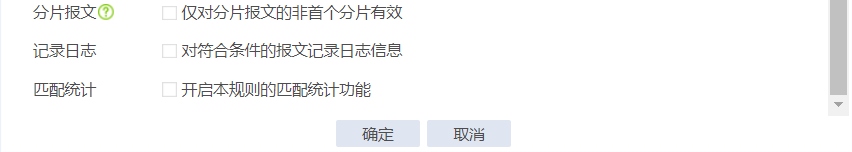

图-7 为编号为3001的ACL添加规则
# 单击<确定>按钮，完成ACL配置。
配置策略路由
# 选择“网络 > 路由 > 策略路由 > IPv4策略路由”，进入IPv4策略路由配置页面。
# 单击<新建>按钮，新建IPv4策略路由，配置如下图所示。

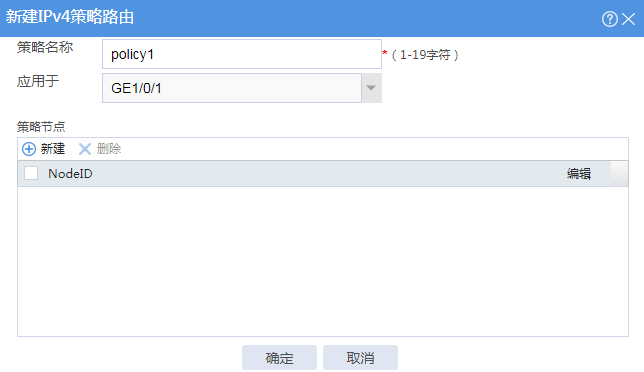

图-8 新建IPV4策略路由
# 单击<新建>按钮，新建编号为5的策略节点，用于指导网络A内用户访问外网流量的转发，配置如下图所示。

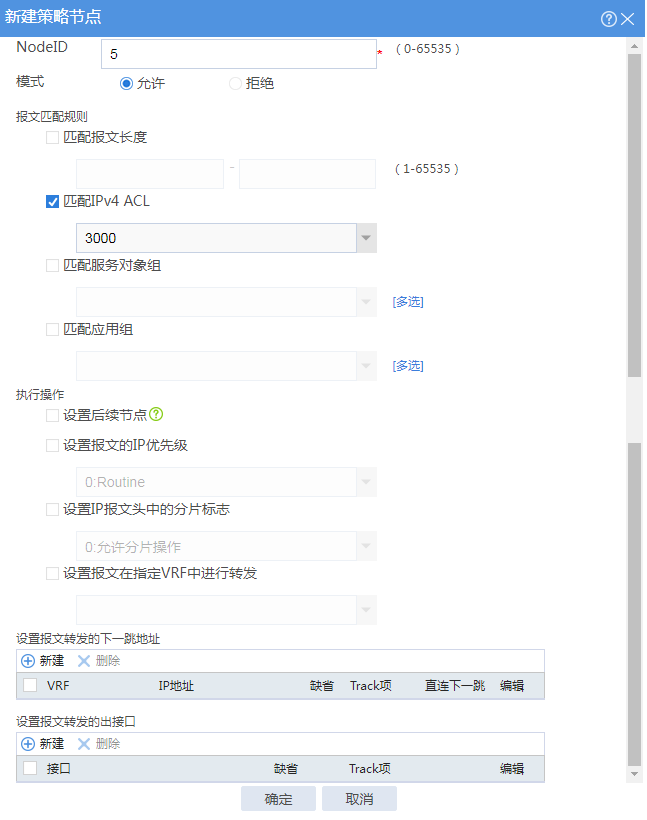

图-9 新建编号为5的策略节点
# 单击“设置报文转发的下一跳地址”下方的<新建>按钮，配置报文转发的下一跳地址，配置如下图所示。

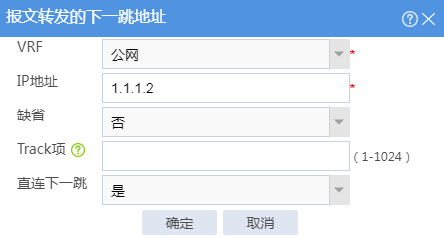

图-10 设置报文转发的下一跳地址
# 单击<确定>按钮，完成下一跳地址配置。
# 单击<确定>按钮，完成策略节点配置。
# 再次单击<新建>按钮，新建编号为10的策略节点，用于指导网络B内用户访问外网流量的转发，配置如下图所示。
图-11 新建编号为10的策略节点
# 单击“设置报文转发的下一跳地址”下方的<确定>按钮，配置报文转发的下一跳地址，配置如下图所示。
图-12 设置报文转发的下一跳地址
# 单击<确定>按钮，完成下一跳地址配置。
# 单击<确定>按钮，完成策略节点配置。
# 单击<确定>按钮，完成IPv4策略路由配置。
# 配置静态路由，确保内网用户访问外网的报文能被转发到Device A的接口GE1/0/1上，配置步骤略。
在客户端的CMD窗口输入tracert 3.3.3.3命令，跟踪网络A内的主机访问外网IP地址3.3.3.3的路由，发现3号跃点为线路A的接入点IP地址1.1.1.2
最多通过30个跃点跟踪到3.3.3.3的路由
1 1 ms 1 ms 1 ms 192.168.1.1
2 2 ms 2 ms 2 ms 192.168.3.2
3 4 ms 7 ms 6 ms 1.1.1.2
4 5 ms 5 ms 4 ms 3.3.3.3
跟踪完成。
在客户端的CMD窗口输入tracert 3.3.3.3命令，跟踪网络B内的主机访问外网IP地址3.3.3.3的路由，发现3号跃点为线路B的接入点IP地址2.2.2.2
最多通过30个跃点跟踪到3.3.3.3的路由
1 1 ms 1 ms 1 ms 192.168.2.1
2 2 ms 2 ms 2 ms 192.168.3.2
3 5 ms 6 ms 5 ms 2.2.2.2
4 6 ms 4 ms 5 ms 3.3.3.3
跟踪完成。
