CLI方式：基于AD单点登录的用户身份识别与管理典型配置

使用版本

本举例是在M9000-AI-E8的R9071版本上进行配置和验证的。

本举例中的LDAP服务器是在Microsoft Windows Server 2008 R2的Active Directory中进行配置的。

本举例的AD单点登录软件使用的软件版本为V001R003。

组网需求

如下图所示，用户将用户名和密码发送给AD（Active Directory）服务器进行认证，认证通过后，AD服务器将用户的身份信息（如用户名、IP地址等）同步给Device，使Device能够获得用户名和IP地址的对应关系。

用户通过AD服务器的认证后，即可直接访问网络资源（设备安全策略中对该用户配置了放行策略），而无需Device再次认证。

具体需求如下：

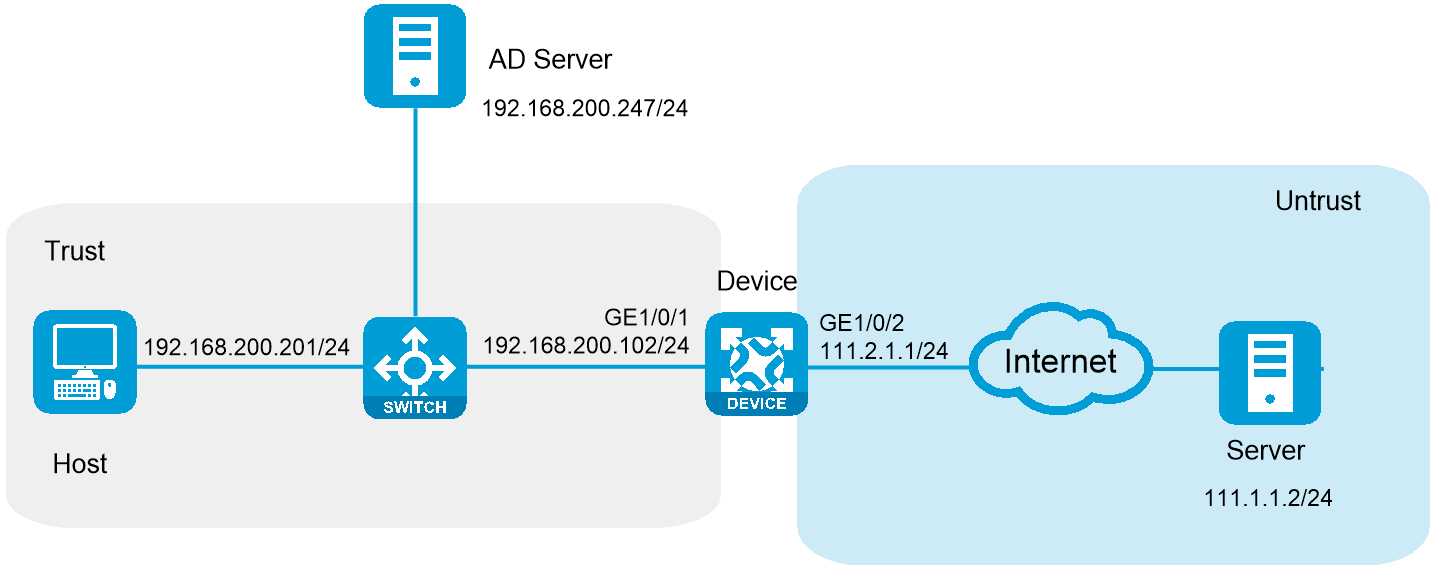

图-1 AD单点登录组网图



配置步骤

配置AD单点登录服务

说明

本文档假设您已了解LDAP特性，并安装好了AD单点登录服务软件及相关软件、插件和脚本。

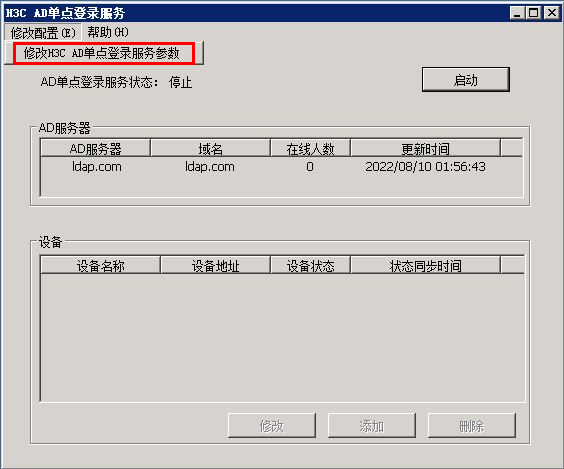

  1. 打开H3C AD单点登录服务软件。单击左上角的修改配置，选择“修改H3C AD单点登录服务参数”，如下图所示。

图-2 AD单点登录服务

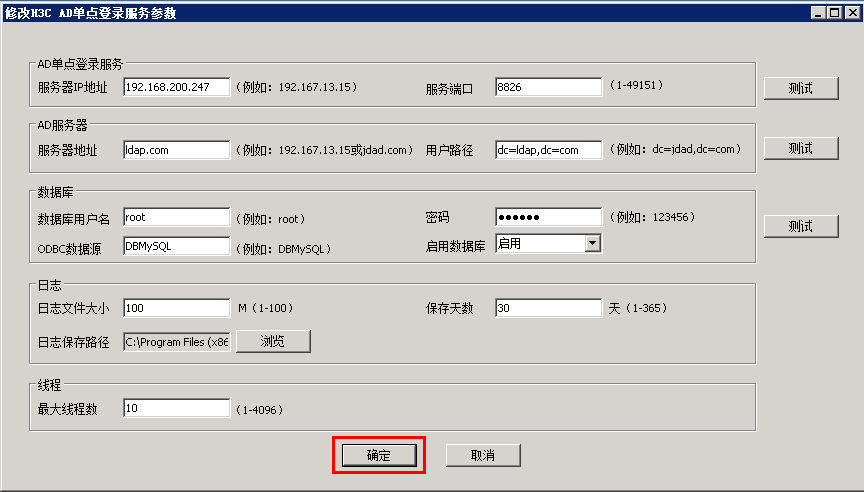

  1. 配置AD单点登录服务参数，如下图所示。配置完成后单击<确定>按钮。

图-3 配置AD单点登录服务参数

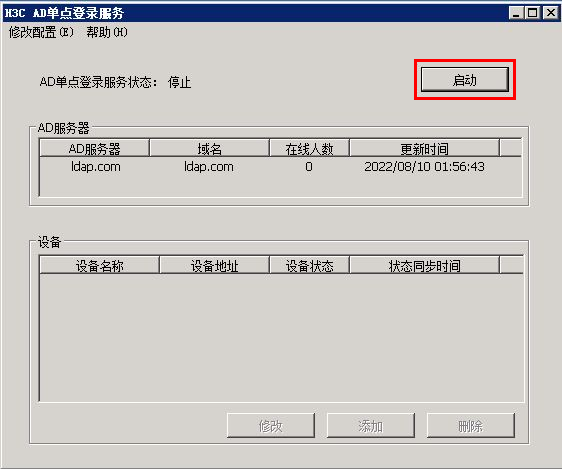

  1. 单击<启动>按钮启动服务。

图-4 启动AD单点登录服务

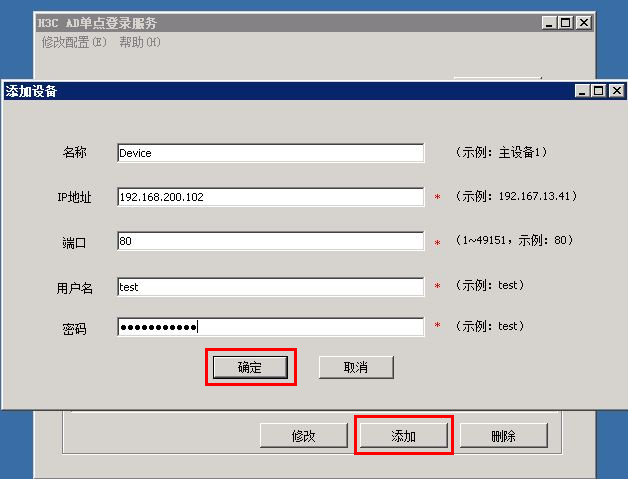

  1. 单击<添加>按钮，进入<添加设备>页面，具体配置参数如下图所示，单击<确定>按钮，完成添加设备。

注意

添加的用户test必须是Device上创建好的超级管理员用户。



图-5 添加设备

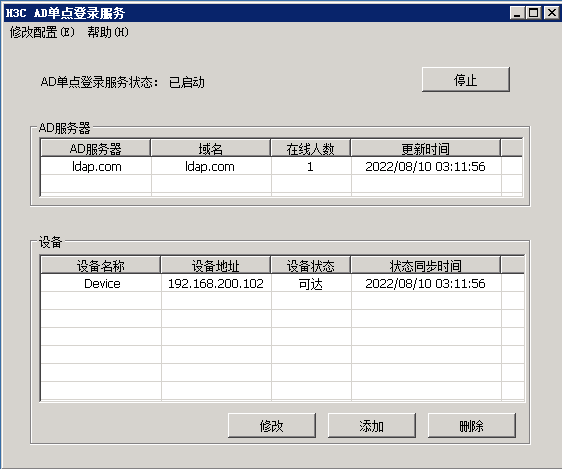

  1. 添加成功后，设备状态为先为不可达，待设备相关配置完成后，设备状态将转换为可达，如下图所示。

图-6 查看设备状态



配置Device

  1. 配置接口IP地址

# 根据组网图中规划的信息，配置各接口的IP地址，具体配置步骤如下。

<Device> system-view

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] ip address 192.168.200.102 255.255.255.0

[Device-GigabitEthernet1/0/1] quit

请参考以上步骤配置其他接口的IP地址，具体配置步骤略。

  1. 配置安全域

[Device] security-zone name trust

[Device-security-zone-Trust] import interface gigabitethernet 1/0/1

[Device-security-zone-Trust] quit

[Device] security-zone name untrust

[Device-security-zone-Untrust] import interface gigabitethernet 1/0/2

[Device-security-zone-Untrust] quit

  1. 配置静态路由

本举例仅以静态路由方式配置路由信息。实际组网中，请根据具体情况选择相应的路由配置方式。

# 请根据组网图中规划的信息，配置静态路由。本举例假设设备到达外网服务器111.1.1.2/24的下一跳为111.2.1.2，实际使用中请以具体组网情况为准，具体配置步骤如下。

[Device] ip route-static 111.1.1.2 24 111.2.1.2

  1. 配置安全策略放行Trust与Local安全域、Untrust与Trust安全域之间的流量，用于设备与AD Server互通，以及放通用户访问Server的流量。

# 配置名称为userlocalout1的安全策规则，使Device可以向AD Server发送报文，具体配置步骤如下。

[Device] security-policy ip

[Device-security-policy-ip] rule name userlocalout1

[Device-security-policy-ip-1-userlocalout1] source-zone local

[Device-security-policy-ip-1-userlocalout1] destination-zone trust

[Device-security-policy-ip-1-userlocalout1] source-ip-host 192.168.200.102

[Device-security-policy-ip-1-userlocalout1] destination-ip-host 192.168.200.247

[Device-security-policy-ip-1-userlocalout1] action pass

[Device-security-policy-ip-1-userlocalout1] quit

# 配置名称为userlocalin1的安全策略规则，使AD Server可以向Device发送报文，具体配置步骤如下。

[Device-security-policy-ip] rule name userlocalin1

[Device-security-policy-ip-2-userlocalin1] source-zone trust

[Device-security-policy-ip-2-userlocalin1] destination-zone local

[Device-security-policy-ip-2-userlocalin1] source-ip-host 192.168.200.247

[Device-security-policy-ip-2-userlocalin1] destination-ip-host 192.168.200.102

[Device-security-policy-ip-2-userlocalin1] action pass

[Device-security-policy-ip-2-userlocalin1] quit

# 配置名称为trust-untrust的安全策规则，使用户可以访问Server，具体配置步骤如下。

[Device-security-policy-ip] rule name trust-untrust

[Device-security-policy-ip-3-untrust-trust] source-zone trust

[Device-security-policy-ip-3-untrust-trust] destination-zone untrust

[Device-security-policy-ip-3-untrust-trust] source-ip-subnet 192.168.200.201

[Device-security-policy-ip-3-untrust-trust] destination-ip-host 111.1.1.2

[Device-security-policy-ip-3-untrust-trust] user test1 domain ldap.com

[Device-security-policy-ip-3-untrust-trust] action pass

[Device-security-policy-ip-3-untrust-trust] quit

# 配置名称为untrust-trust的安全策略规则，使Server可以向用户发送报文，具体配置步骤如下。

[Device-security-policy-ip] rule name untrust-trust

[Device-security-policy-ip-4-trust-untrust] source-zone untrust

[Device-security-policy-ip-4-trust-untrust] destination-zone trust

[Device-security-policy-ip-4-trust-untrust] source-ip-host 111.1.1.2

[Device-security-policy-ip-4-trust-untrust] destination-ip-subnet 192.168.200.201

[Device-security-policy-ip-4-trust-untrust] action pass

[Device-security-policy-ip-4-trust-untrust] quit

[Device-security-policy-ip] quit

  1. 配置用户身份识别

# 创建超级管理员test，配置用户导入策略，并开启用户身份识别功能。

[Device] local-user test class manage

[Device-luser-network-test] authorization-attribute user-role network-admin

[Device-luser-network-test] authorization-attribute user-role network-operator

[Device-luser-network-test] service-type http https

[Device-luser-network-test] password simple Admin!123456

[Device-luser-network-test] quit

  1. 配置设备SNMP功能

[Device] snmp-agent

[Device] snmp-agent community write private

[Device] snmp-agent community read public

[Device] snmp-agent sys-info version all

SNMPv1 and SNMPv2c are insecure because they transmit the community string and d

ata in plaintext form.

[Device] snmp-agent target-host trap address udp-domain 192.168.200.201 params securityname public v2c

  1. 配置LDAP，用于认证用户

[Device] ldap server ldap

[Device-ldap-server-ldap] ip 192.168.200.247

[Device-ldap-server-ldap] login-dn cn=administrator,cn=users,dc=ldap,dc=com

[Device-ldap-server-ldap] login-password simple admin!123456

[Device-ldap-server-ldap] search-base-dn dc=ldap,dc=com

[Device-ldap-server-ldap] user-parameters user-name-format with-domain

[Device-ldap-server-ldap] quit

[Device] ldap attribute-map ldap

[Device-ldap-attr-map-ldap] map ldap-attribute memberof prefix cn= delimiter , aaa-attribute user-group

[Device-ldap-attr-map-ldap] quit

[Device] ldap scheme ldap

[Device-ldap-ldap] authentication-server ldap

[Device-ldap-ldap] attribute-map ldap

[Device-ldap-ldap] quit

  1. 配置用户导入策略

# 配置用户导入策略，并开启用户身份识别功能。

[Device] user-identity enable

[Device] user-identity user-account auto-import policy policy1

[Device-identity-user-impt-policy-polic1] account-update-interval 1

[Device-identity-user-impt-policy-polic1] ldap-scheme ldap

[Device-identity-user-impt-policy-polic1] quit

  1. 开启NETCONF、RESTful、HTTP、HTTPS服务

[Device] netconf soap http enable

[Device] netconf soap https enable

[Device] restful http enable

[Device] restful https enable

[Device] ip http enable

[Device] ip https enable

验证配置

  1. 在已加入域ldap.com的PC上，使用域用户test1登录，如下图所示。

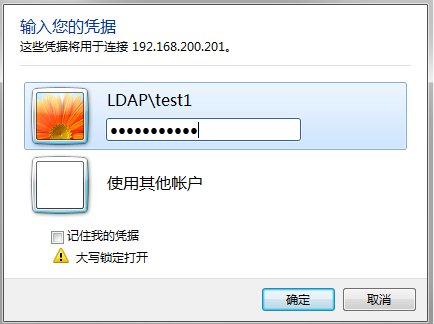

图-7 输入用户凭证



  1. 域用户test1登录成功后，查看AD服务器在线人数，如下图所示。

图-8 AD单点登录服务

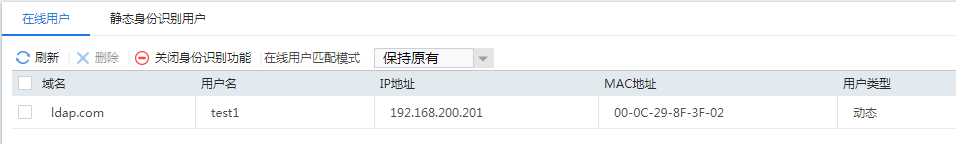

  1. 登录Device的Web页面，选择“对象 > 用户 > 用户管理 > 在线用户”，进入在线用户页面，查看Device上的在线用户，如下图所示。

图-9 在线用户

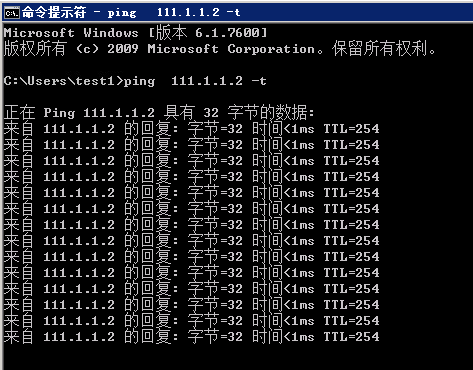

  1. 在test1用户登录的PC上Ping外网地址111.1.1.2，可以Ping通，表示用户test1可以访问外网111.1.1.2，满足组网需求，如下图所示。

图-10 命令行



  1. 登录Device的Web页面，选择“策略 > 安全策略 > 安全策略”，进入安全策略页面，查看安全策略，安全策略中仅放行LDAP域用户test1的报文，如下图所示：

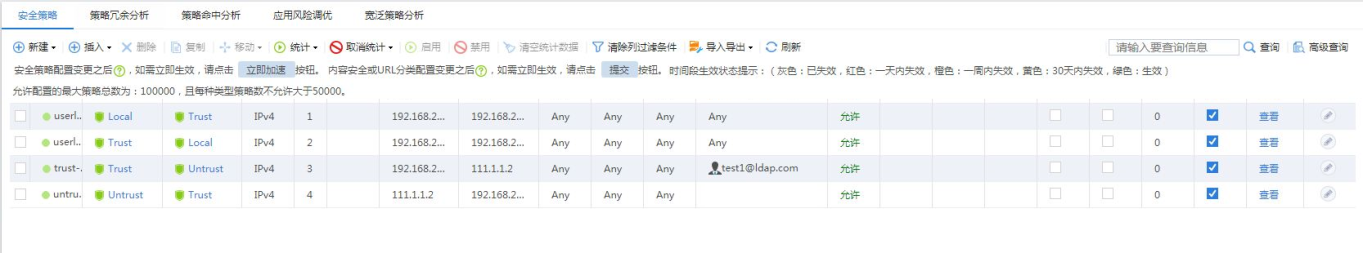

图-11 安全策略

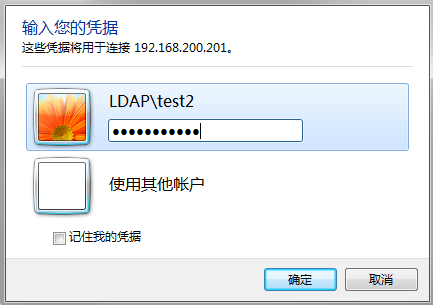

  1. 在已加入域ldap.com的PC上用域用户test2登录，如下图所示。

图-12 域账号登录



  1. 域用户test2登录成功后，查看AD服务器的在线人数，如下图所示。

图-13 AD单点登录服务



  1. 登录Device的Web页面，选择“对象 > 用户 > 用户管理 > 在线用户”，进入在线用户页面，查看Device上的在线用户，如下图所示。

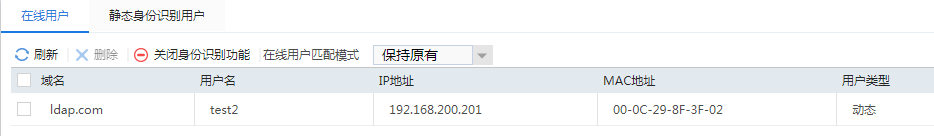

图-14 在线用户



  1. 在PC上Ping外网地址111.1.1.2，无法Ping通，表示用户test2不可以访问外网，满足组网需求，如下图所示。

图-15 命令行



  1. 登录Device的Web页面，选择“策略 > 安全策略 > 安全策略”，进入安全策略页面，查看安全策略，如下图所示。策略中仅放行用户test1的报文，所以域用户test2的报文被丢弃，不能访问外网。

图-16 安全策略



  1. 如需域用户test2也可以访问外网111.1.1.2，可在安全策略中加入test2域用户，如下图所示。

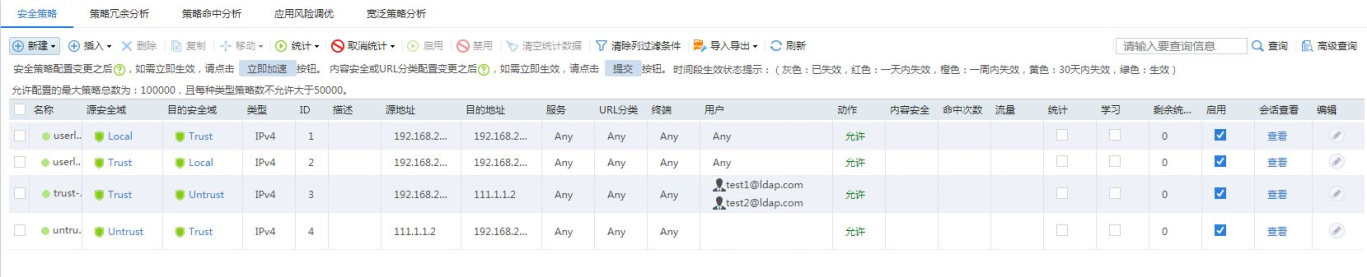

图-17 安全策略



  1. 再次在PC上Ping外网地址111.1.1.2，可以Ping通，表示用户test2也可以访问外网，如下图所示。

图-18 命令行



配置文件

#

interface GigabitEthernet1/0/1

 ip address 192.168.200.102 255.255.255.0

#

interface GigabitEthernet1/0/2

 ip address 111.2.1.1 255.255.255.0

#

security-zone name Trust

 import interface GigabitEthernet1/0/1

#

security-zone name Untrust

 import interface GigabitEthernet1/0/2

#

 ip route-static 111.1.1.2 24 111.2.1.2

#

 snmp-agent

 snmp-agent community write private

 snmp-agent community read public

 snmp-agent sys-info version all

 snmp-agent target-host trap address udp-domain 192.168.200.201 params securityn

ame public v2c

#

ldap server ldap

 login-dn cn=administrator,cn=users,dc=ldap,dc=com

 search-base-dn dc=ldap,dc=com

 ip 192.168.200.247

 login-password cipher $c$3$2+rcrU5+NSBl/J0LF+0J3dTgDchtsjq7Kv/fNbs=

 user-parameters user-name-format with-domain

#

ldap scheme ldap

 authentication-server ldap

 attribute-map ldap

#

ldap attribute-map ldap

 map ldap-attribute memberof prefix cn= delimiter , aaa-attribute user-group

#

local-user test class manage

 password hash $h$6$VbQ64tb4EzB/JDUA$4rtTet6SdxU6DD2WfRCKRYlu8blOFlfC23sFaVp7ebe

h8fLRmDUFQp4hSb73b/vTLGY8cvVRtRyMlIZhvNqR0w==

 service-type http https

 authorization-attribute user-role network-admin

 authorization-attribute user-role network-operator

#

 netconf soap http enable

 netconf soap https enable

 restful http enable

 restful https enable

#

 ip http enable

 ip https enable

#

 user-identity enable

 user-identity user-account auto-import policy policy1

#

user-identity user-import-policy policy1

 account-update-interval 1

 ldap-scheme ldap

#

security-policy ip

 rule 1 name userlocalout1

  action pass

  source-zone Local

  destination-zone Trust

  source-ip-host 192.168.200.102

  destination-ip-host 192.168.200.247

 rule 2 name userlocalin1

  action pass

  source-zone Trust

  destination-zone Local

  source-ip-host 192.168.200.247

  destination-ip-host 192.168.200.102

 rule 3 name trust-untrust

  action pass

  source-zone Trust

  destination-zone Untrust

  source-ip-host 192.168.200.201

  destination-ip-host 111.1.1.2

  user test1 domain ldap.com

  user test2 domain ldap.com

 rule 4 name untrust-trust

  action pass

  source-zone Untrust

  destination-zone Trust

  source-ip-host 111.1.1.2

  destination-ip-host 192.168.200.201

#
