本举例是在M9000-AI-E8的R9071版本上进行配置和验证的。
如下图所示：
某公司内部对外提供Web服务，Web服务器地址为10.110.10.2/24。
该公司在内网有一台DNS服务器，IP地址为10.110.10.3/24，用于解析Web服务器的域名。
该公司拥有两个外网IP地址：202.38.1.2和202.38.1.3。
需要实现，外网主机可以通过域名访问内网的Web服务器。

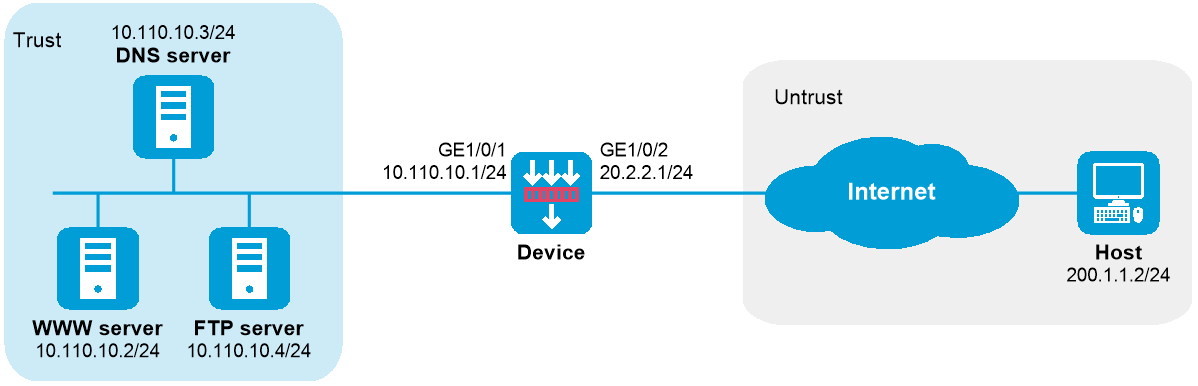

图-1 外网用户通过域名访问内网服务器配置组网图（地址不重叠）
外网主机通过域名访问Web服务器，首先需要通过访问内网DNS服务器获取Web服务器的IP地址，因此需要通过配置NAT内部服务器将DNS服务器的内网IP地址和DNS服务端口映射为一个外网地址和端口。
DNS服务器回应给外网主机的DNS报文载荷中携带了Web服务器的内网IP地址，因此需要将DNS报文载荷中的内网IP地址转换为一个外网IP地址。外网地址分配可以通过出方向动态地址转换功能实现，转换载荷信息可以通过DNS ALG功能实现。
# 配置接口IP地址、路由、安全域及域间策略保证网络可达，具体配置步骤略。
# 开启DNS协议的ALG功能。
<Device> system-view
[Device] nat alg dns
# 配置ACL 2000，允许对内部网络中10.110.10.2的报文进行地址转换。
[Device] acl basic 2000
[Device-acl-ipv4-basic-2000] rule permit source 10.110.10.2 0
[Device-acl-ipv4-basic-2000] quit
# 创建地址组1。
[Device] nat address-group 1
# 添加地址组成员202.38.1.3。
[Device-address-group-1] address 202.38.1.3 202.38.1.3
[Device-address-group-1] quit
# 在接口GigabitEthernet1/0/2上配置NAT内部服务器，允许外网主机使用地址202.38.1.2访问内网DNS服务器。
[Device] interface gigabitethernet 1/0/2
[Device-GigabitEthernet1/0/2] nat server protocol udp global 202.38.1.2 inside 10.110.10.3 dns
# 在接口GigabitEthernet1/0/2上配置出方向动态地址转换，允许使用地址组1中的地址对DNS应答报文载荷中的内网地址进行转换，并在转换过程中不使用端口信息，以及允许反向地址转换。
[Device-GigabitEthernet1/0/2] nat outbound 2000 address-group 1 no-pat reversible
[Device-GigabitEthernet1/0/2] quit
# 以上配置完成后，外网Host能够通过域名访问内网Web server。通过查看如下显示信息，可以验证以上配置成功。
[Device] display nat all
NAT address group information:
Totally 1 NAT address groups.
Address group ID: 1
Port range: 1-65535
Address information:
Start address End address
202.38.1.3 202.38.1.3
Exclude address information:
Start address End address
--- ---
NAT outbound information:
Totally 1 NAT outbound rules.
Interface: GigabitEthernet1/0/2
ACL: 2000
Address group ID: 1
Port-preserved: N NO-PAT: Y Reversible: Y
Config status: Active
NAT internal server information:
Totally 1 internal servers.
Interface: GigabitEthernet1/0/2
Protocol: 17(UDP)
Global IP/port: 202.38.1.2/53
Local IP/port : 10.110.10.3/53
Rule name : ServerRule_1
NAT counting : 0
Config status : Active
NAT logging:
Log enable : Disabled
Flow-begin : Disabled
Flow-end : Disabled
Flow-active : Disabled
Port-block-assign : Disabled
Port-block-withdraw : Disabled
Alarm : Disabled
NO-PAT IP usage : Disabled
NAT mapping behavior:
Mapping mode : Address and Port-Dependent
ACL : ---
Config status: Active
NAT ALG:
DNS : Enabled
FTP : Enabled
H323 : Disabled
ICMP-ERROR : Enabled
ILS : Disabled
MGCP : Disabled
NBT : Disabled
PPTP : Enabled
RTSP : Enabled
RSH : Disabled
SCCP : Disabled
SCTP : Disabled
SIP : Disabled
SQLNET : Disabled
TFTP : Disabled
XDMCP : Disabled
Static NAT load balancing: Disabled
NAT link-switch recreate-session: Disabled
NAT configuration-for-new-connection: Disabled
# 通过以下显示命令，可以看到Host访问Web server时生成NAT会话信息。
[Device] display nat session verbose
Slot 1:
Initiator:
Source IP/port: 200.1.1.2/1694
Destination IP/port: 202.38.1.3/8080
DS-Lite tunnel peer: -
VPN instance/VLAN ID/Inline ID: -/-/-
Protocol: TCP(6)
Inbound interface: GigabitEthernet1/0/2
Source security zone: Untrust
Responder:
Source IP/port: 10.110.10.2/8080
Destination IP/port: 200.1.1.2/1694
DS-Lite tunnel peer: -
VPN instance/VLAN ID/Inline ID: -/-/-
Protocol: TCP(6)
Inbound interface: GigabitEthernet1/0/1
Source security zone: Trust
State: TCP_ESTABLISHED
Application: HTTP
Rule ID: -/-/-
Rule name:
Start time: 2017-06-15 14:53:29 TTL: 3597s
Initiator->Responder: 7 packets 308 bytes
Responder->Initiator: 5 packets 312 bytes
Total sessions found: 1
#
nat address-group 1
address 202.38.1.3 202.38.1.3
#
interface GigabitEthernet1/0/1
ip address 10.110.10.1 255.255.255.0
#
interface GigabitEthernet1/0/2
ip address 20.2.2.1 255.255.255.0
nat outbound 2000 address-group 1 no-pat reversible
nat server protocol udp global 202.38.1.2 53 inside 10.110.10.3 53
#
security-zone name Trust
import interface GigabitEthernet1/0/1
#
security-zone name Untrust
import interface GigabitEthernet1/0/2
#
acl basic 2000
rule 0 permit source 10.110.10.2 0
#
security-policy ip
rule 0 name trust-untrust
action pass
source-zone trust
destination-zone untrust
rule 1 name untrust-trust
action pass
source-zone untrust
destination-zone trust
