CLI方式：外网用户通过外网地址访问内网服务器典型配置

使用版本

本举例是在M9000-AI-E8的R9071版本上进行配置和验证的。

组网需求

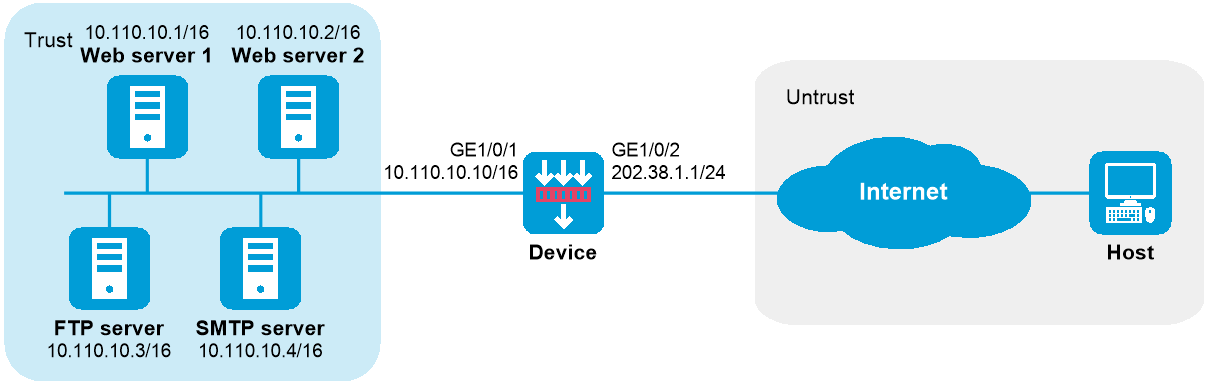

如下图所示，某公司内部对外提供Web、FTP和SMTP服务，而且提供两台Web服务器。公司内部网址为10.110.0.0/16。其中，内部FTP服务器地址为10.110.10.3/16，内部Web服务器1的IP地址为10.110.10.1/16，内部Web服务器2的IP地址为10.110.10.2/16，内部SMTP服务器IP地址为10.110.10.4/16。公司拥有202.38.1.1至202.38.1.3三个公网IP地址。需要实现如下功能：

图-1 外网用户通过外网地址访问内网服务器配置组网图

‌

配置步骤

# 配置接口IP地址、路由、安全域及域间策略保证网络可达，具体配置步骤略。

# 进入接口GigabitEthernet1/0/2。

<Device> system-view

[Device] interface gigabitethernet 1/0/2

# 配置内部FTP服务器，允许外网主机使用地址202.38.1.1、端口号21访问内网FTP服务器。

[Device-GigabitEthernet1/0/2] nat server protocol tcp global 202.38.1.1 21 inside 10.110.10.3 ftp

# 配置内部Web服务器1，允许外网主机使用地址202.38.1.1、端口号80访问内网Web服务器1。

[Device-GigabitEthernet1/0/2] nat server protocol tcp global 202.38.1.1 80 inside 10.110.10.1 http

# 配置内部Web服务器2，允许外网主机使用地址202.38.1.1、端口号8080访问内网Web服务器2。

[Device-GigabitEthernet1/0/2] nat server protocol tcp global 202.38.1.1 8080 inside 10.110.10.2 http

# 配置内部SMTP服务器，允许外网主机使用地址202.38.1.1以及SMTP协议定义的端口访问内网SMTP服务器。

[Device-GigabitEthernet1/0/2] nat server protocol tcp global 202.38.1.1 smtp inside 10.110.10.4 smtp

[Device-GigabitEthernet1/0/2] quit

验证配置

# 以上配置完成后，外网Host能够通过NAT地址访问各内网服务器。通过查看如下显示信息，可以验证以上配置成功。

[Device] display nat all

NAT internal server information:

  Totally 4 internal servers.

  Interface: GigabitEthernet1/0/2

    Protocol: 6(TCP)

    Global IP/port: 202.38.1.1/21

    Local IP/port : 10.110.10.3/21

    Rule name     : ServerRule_1

    NAT counting  : 0

    Config status : Active



  Interface: GigabitEthernet1/0/2

    Protocol: 6(TCP)

    Global IP/port: 202.38.1.1/25

    Local IP/port : 10.110.10.4/25

    Rule name     : ServerRule_4

    NAT counting  : 0

    Config status : Active



  Interface: GigabitEthernet1/0/2

    Protocol: 6(TCP)

    Global IP/port: 202.38.1.1/80

    Local IP/port : 10.110.10.1/80

    Rule name     : ServerRule_2

    NAT counting  : 0

    Config status : Active



  Interface: GigabitEthernet1/0/2

    Protocol: 6(TCP)

    Global IP/port: 202.38.1.1/8080

    Local IP/port : 10.110.10.2/80

    Rule name     : ServerRule_3

    NAT counting  : 0

    Config status : Active



NAT logging:

  Log enable          : Disabled

  Flow-begin          : Disabled

  Flow-end            : Disabled

  Flow-active         : Disabled

  Port-block-assign   : Disabled

  Port-block-withdraw : Disabled

  Alarm               : Disabled

  NO-PAT IP usage     : Disabled



NAT mapping behavior:

  Mapping mode : Address and Port-Dependent

  ACL          : ---

  Config status: Active



NAT ALG:

  DNS        : Enabled

  FTP        : Enabled

  H323       : Disabled

  ICMP-ERROR : Enabled

  ILS        : Disabled

  MGCP       : Disabled

  NBT        : Disabled

  PPTP       : Enabled

  RTSP       : Enabled

  RSH        : Disabled

  SCCP       : Disabled

  SCTP       : Disabled

  SIP        : Disabled

  SQLNET     : Disabled

  TFTP       : Disabled

  XDMCP      : Disabled



Static NAT load balancing:     Disabled



NAT link-switch recreate-session: Disabled



NAT configuration-for-new-connection: Disabled

# 通过以下显示命令，可以看到Host访问FTP server时生成NAT会话信息。

[Device] display nat session verbose

Slot 1:

Initiator:

  Source      IP/port: 202.38.1.2/52802

  Destination IP/port: 202.38.1.1/21

  DS-Lite tunnel peer: -

  VPN instance/VLAN ID/Inline ID: -/-/-

  Protocol: TCP(6)

  Inbound interface: GigabitEthernet1/0/2

  Source security zone: Untrust

Responder:

  Source      IP/port: 10.110.10.3/21

  Destination IP/port: 202.38.1.2/52802

  DS-Lite tunnel peer: -

  VPN instance/VLAN ID/Inline ID: -/-/-

  Protocol: TCP(6)

  Inbound interface: GigabitEthernet1/0/1

  Source security zone: Trust

State: TCP_ESTABLISHED

Application: FTP

Rule ID: -/-/-

Rule name:

Start time: 2017-05-21 11:13:39  TTL: 3597s

Initiator->Responder:            7 packets        313 bytes

Responder->Initiator:            6 packets        330 bytes



Total sessions found: 1

配置文件

#

interface GigabitEthernet1/0/1

 ip address 10.110.10.10 255.255.0.0

#

interface GigabitEthernet1/0/2

 ip address 202.38.1.1 255.255.255.0

 nat server protocol tcp global 202.38.1.1 21 inside 10.110.10.3 21

 nat server protocol tcp global 202.38.1.1 25 inside 10.110.10.4 25

 nat server protocol tcp global 202.38.1.1 80 inside 10.110.10.1 80

 nat server protocol tcp global 202.38.1.1 8080 inside 10.110.10.2 80

#

security-zone name Trust

 import interface GigabitEthernet1/0/1

#

security-zone name Untrust

 import interface GigabitEthernet1/0/2

#

security-policy ip

 rule 0 name trust-untrust

  action pass

  source-zone trust

  destination-zone untrust

 rule 1 name untrust-trust

  action pass

  source-zone untrust

  destination-zone trust

#
