Web方式:基于ISP的出方向链路负载均衡典型配置

使用版本

本举例是在M9000-X06E9671版本上进行配置和验证的。

组网需求

如下图所示,某企业为了满足业务流量快速转发和链路冗余备份的需求,分别从三个运营商ISP_AISP_BISP_C处租用了链路link-alink-blink-c。通过配置出方向链路负载均衡实现:

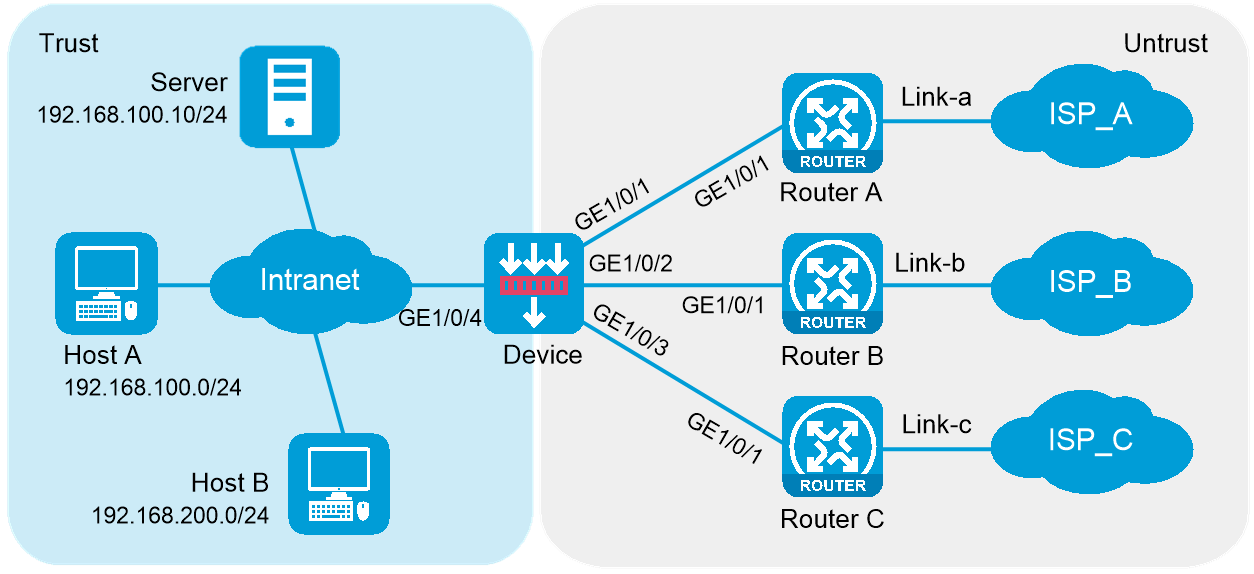

图-1 基于ISP的出方向链路负载均衡配置组网图



设备

接口

IP地址

设备

接口

IP地址

Device

GE1/0/1

30.1.1.1/24

Router A

GE1/0/1

30.1.1.2/24

Device

GE1/0/2

20.1.1.1/24

Router B

GE1/0/1

20.1.1.2/24

Device

GE1/0/3

10.1.1.124

Router C

GE1/0/1

10.1.1.2/24

Device

GE1/0/4

192.168.100.82/24









配置步骤

  1. 配置接口的IP地址和安全域

# 选择“网络 > 接口 > 接口”,进入接口配置页面。

# 单击接口GE1/0/1右侧的<编辑>按钮,配置如下。

# 单击<确定>按钮,完成接口IP地址和安全域的配置。

# 按照同样的步骤配置接口GE1/0/2,配置如下。

# 单击<确定>按钮,完成接口IP地址和安全域的配置。

# 按照同样的步骤配置接口GE1/0/3,配置如下。

# 单击<确定>按钮,完成接口IP地址和安全域的配置。

# 按照同样的步骤配置接口GE1/0/4,配置如下。

# 单击<确定>按钮,完成接口IP地址和安全域的配置。

  1. 配置路由

本举例仅以静态路由为例,若实际组网中需采用动态路由,请配置对应的动态路由协议。

# 选择“网络 > 路由 > 静态路由 > IPv4静态路由”,单击<新建>按钮,进入新建IPv4静态路由页面。

# 新建IPv4静态路由,并进行如下配置:

# 单击<确定>按钮,完成静态路由的配置。

# 按照同样的步骤配置IPv4静态路由,配置如下。

# 按照同样的步骤配置IPv4静态路由,配置如下。

  1. 配置安全策略

# 选择“策略 > 安全策略> 安全策略”,单击<新建>按钮,选择新建策略,进入新建安全策略页面。

# 新建安全策略Trust-to-Unrust,并进行如下配置:

# 单击<确定>按钮,完成安全策略的配置。

# 按照同样的步骤配置安全策略Local-to-Untrust,配置如下。

  1. 配置ICMP类型的健康检测模板

# 选择“对象 > 健康检测”,进入健康检测模板配置页面。

# 单击<新建>按钮,配置如下。

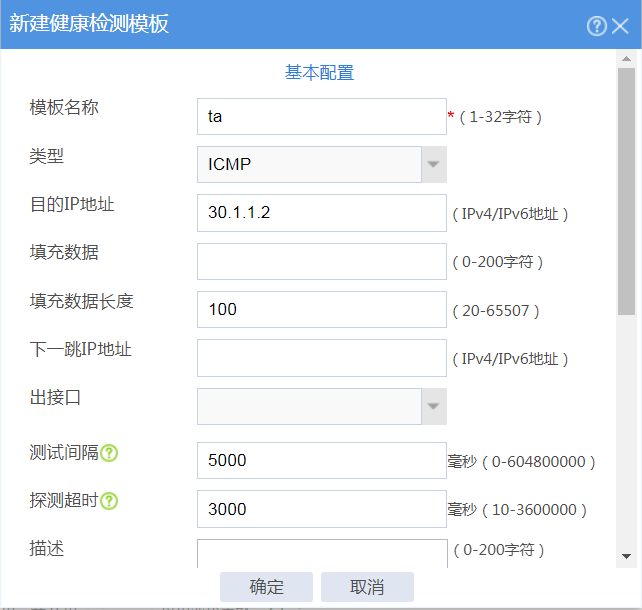

图-2 健康检测模板ta配置



# 单击<确定>按钮,完成健康检测模板ta配置。

# 按照同样的步骤配置健康检测模板tb,配置如下。

图-3 健康检测模板tb配置



# 单击<确定>按钮,完成健康检测模板tb配置。

# 按照同样的步骤配置健康检测模板tc,配置如下。

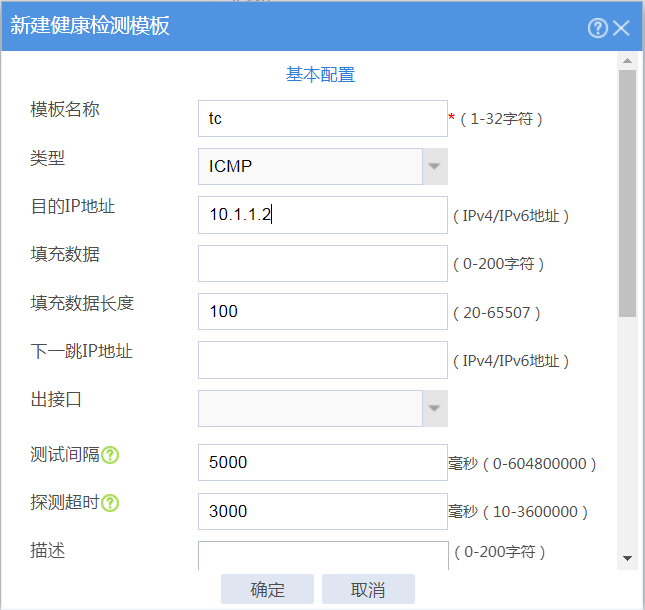

图-4 健康检测模板tc配置



# 单击<确定>按钮,完成健康检测模板tc配置。

  1. 配置NAT出方向地址转换

# 选择“策略 > 接口NAT > IPv4 > NAT出方向动态转换(基于对象组)”,进入NAT出方向动态转换(基于对象组)配置页面。

# 单击<新建>按钮,配置如下。

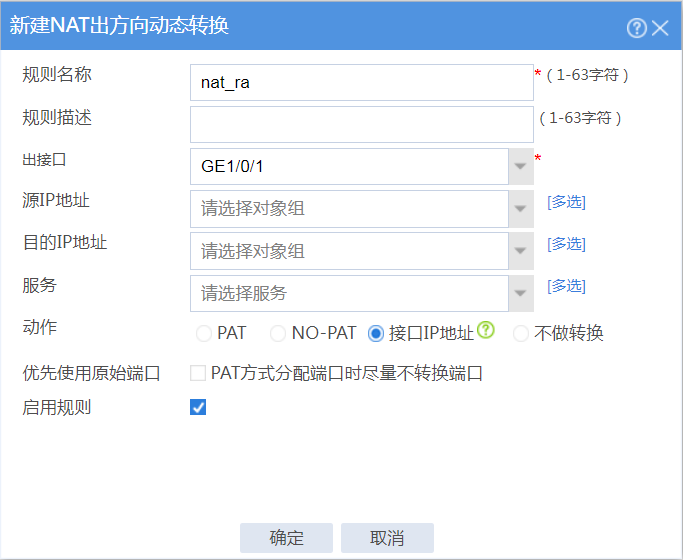

图-5 NAT出方向地址转换规则nat_ra配置



# 单击<确定>按钮,完成NAT出方向地址转换规则nat_ra的配置。

# 按照同样的步骤配置NAT出方向地址转换规则nat_rb,配置如下。

图-6 NAT出方向地址转换规则nat_rb配置



# 单击<确定>按钮,完成NAT出方向地址转换规则nat_rb的配置。

# 按照同样的步骤配置NAT出方向地址转换规则nat_rc,配置如下。

图-7 NAT出方向地址转换规则nat_rc配置



# 单击<确定>按钮,完成NAT出方向地址转换规则nat_rc的配置。

  1. 配置链路

# 选择“对象 > 负载均衡 > 链路”,进入链路配置页面。

# 单击<新建>按钮,配置如下。

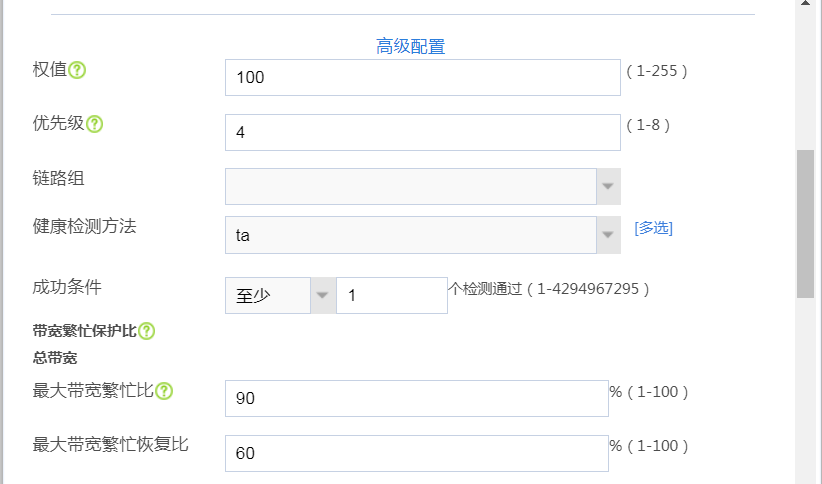

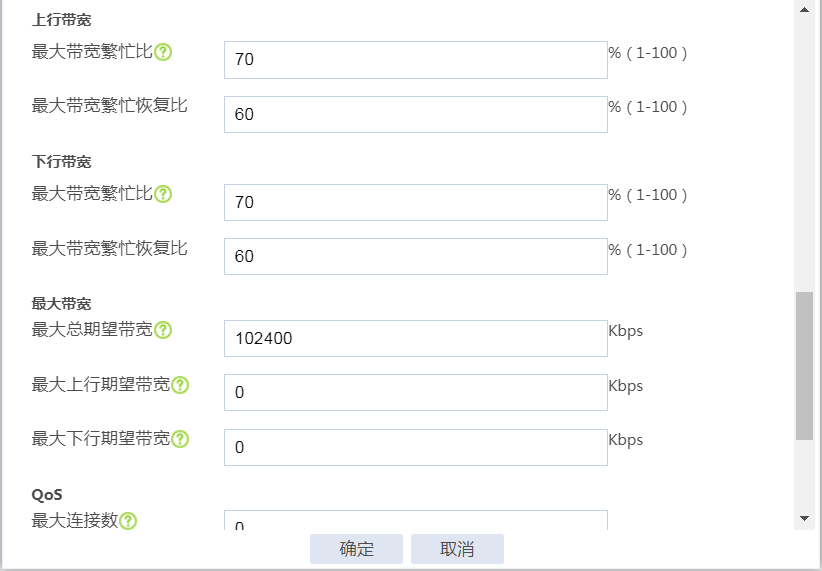

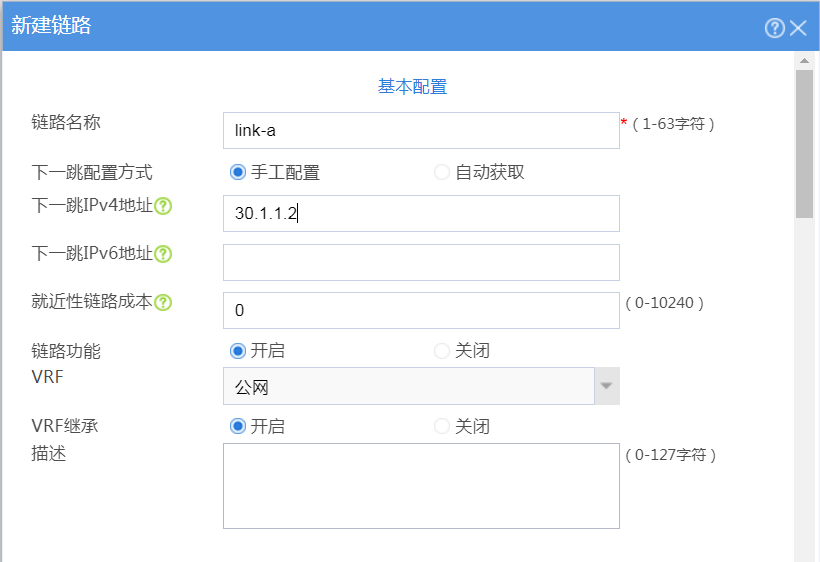

图-8 链路link-a配置



# 单击<确定>按钮,完成链路link-a配置。

# 按照同样的步骤配置链路link-b,配置如下。

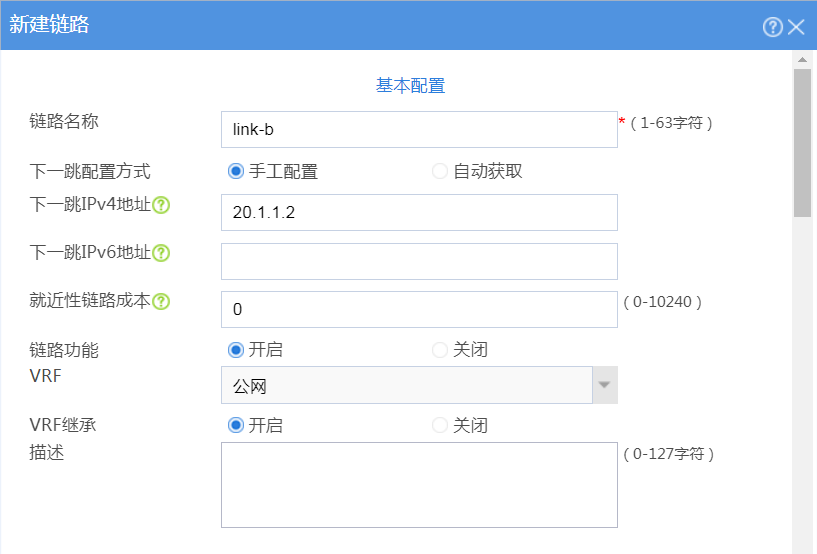

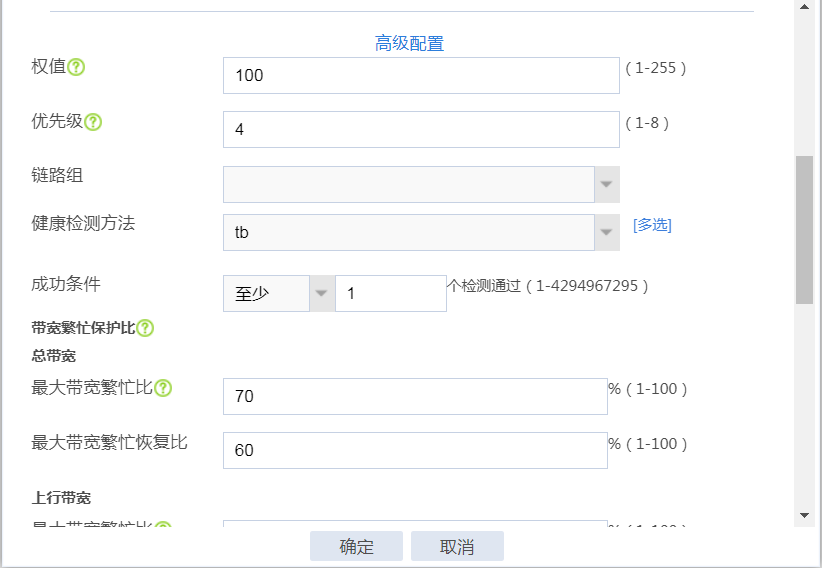

图-9 链路link-b配置



# 单击<确定>按钮,完成链路link-b配置。

# 按照同样的步骤配置链路link-c,配置如下。

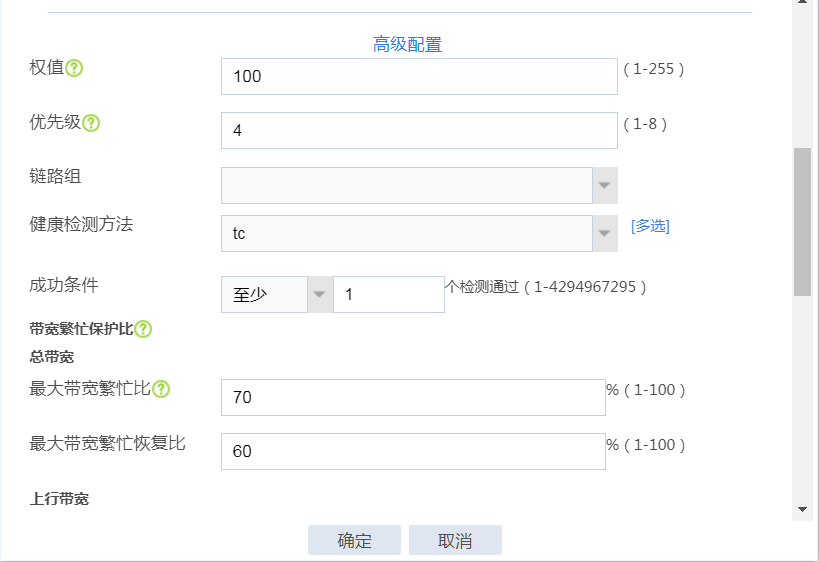

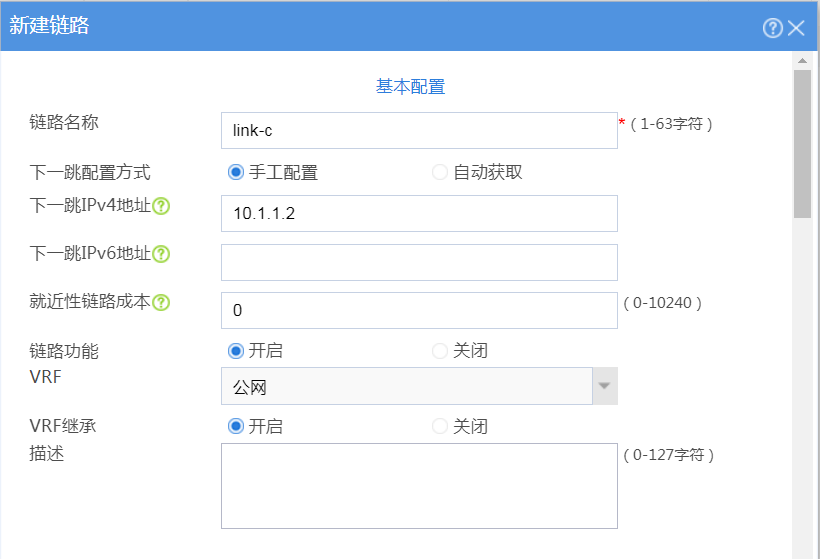

图-10 链路link-c配置



# 单击<确定>按钮,完成链路link-c配置。

  1. 配置链路组

# 选择“策略 > 链路负载均衡 > 出链路负载均衡 > 链路组”,进入链路组配置页面。

# 单击<新建>按钮,配置如下。

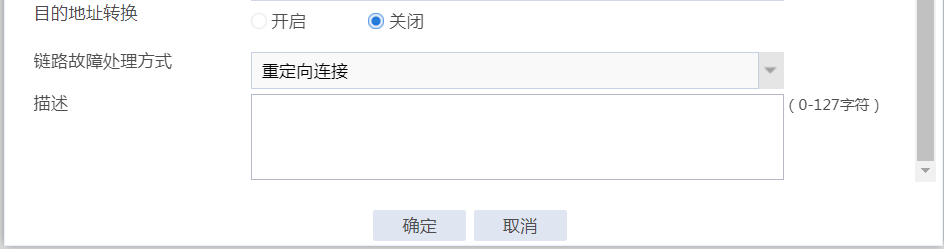

图-11 链路组link-group-a配置



# 单击<确定>按钮,完成链路组link-group-a配置。

# 按照同样的步骤配置链路组link-group-b,配置如下。

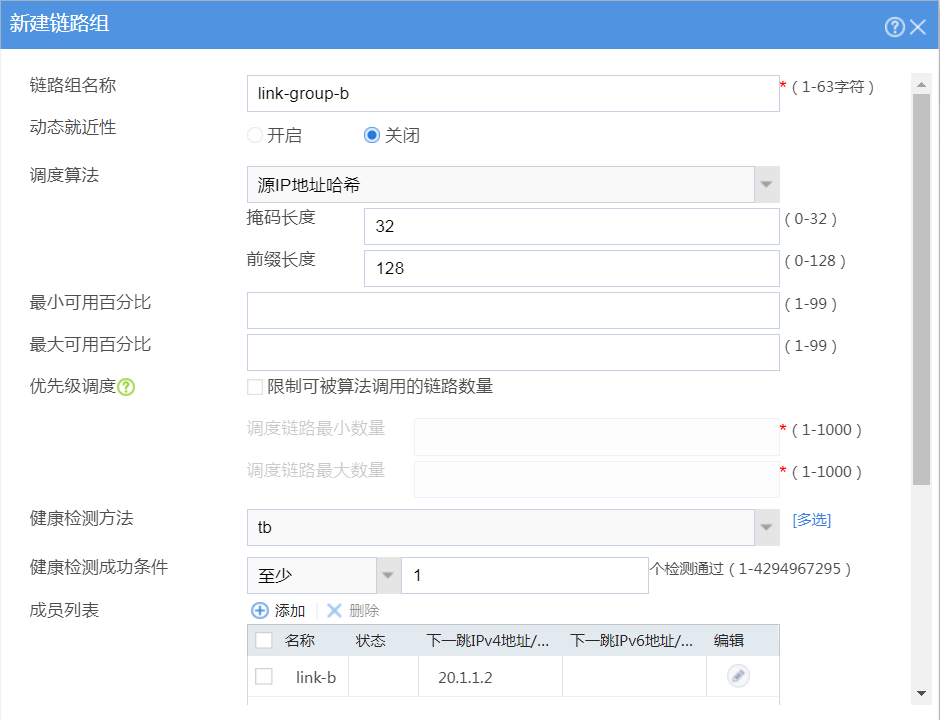

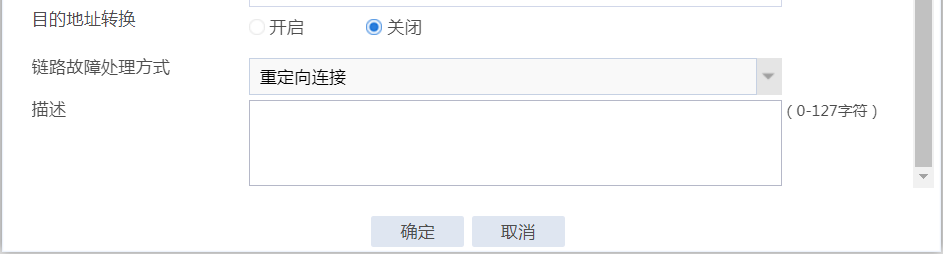

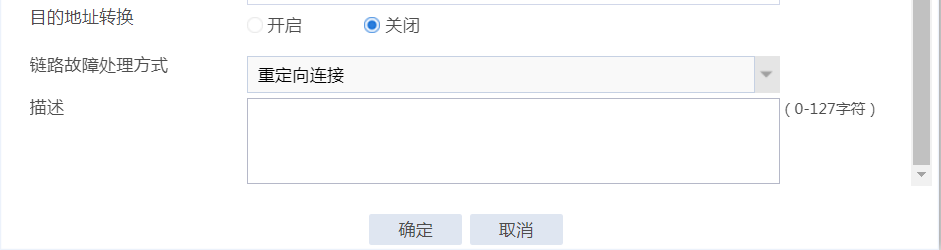

图-12 链路组link-group-b配置



# 单击<确定>按钮,完成链路组link-group-b配置。

# 按照同样的步骤配置链路组link-group-c,配置如下。

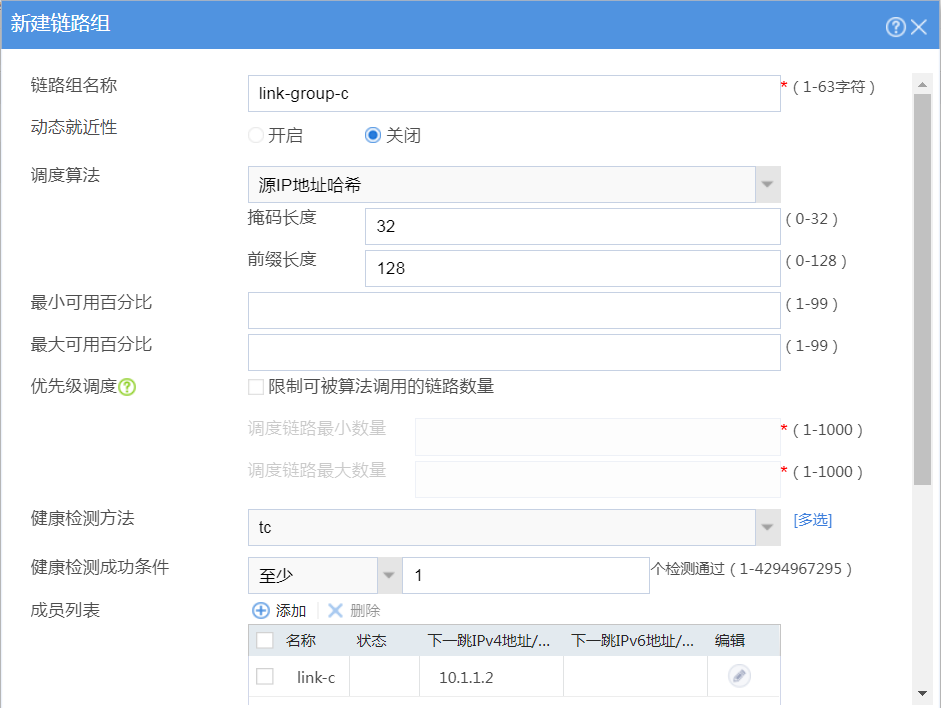

图-13 链路组link-group-c配置



# 单击<确定>按钮,完成链路组link-group-c配置。

  1. 导入ISP文件

# 选择“对象 > 负载均衡 > ISP”,进入ISP地址段配置页面。

# 选择ISP文件lbispinfo.tp

# 单击<导入按钮>按钮,导入的ISP信息如下。

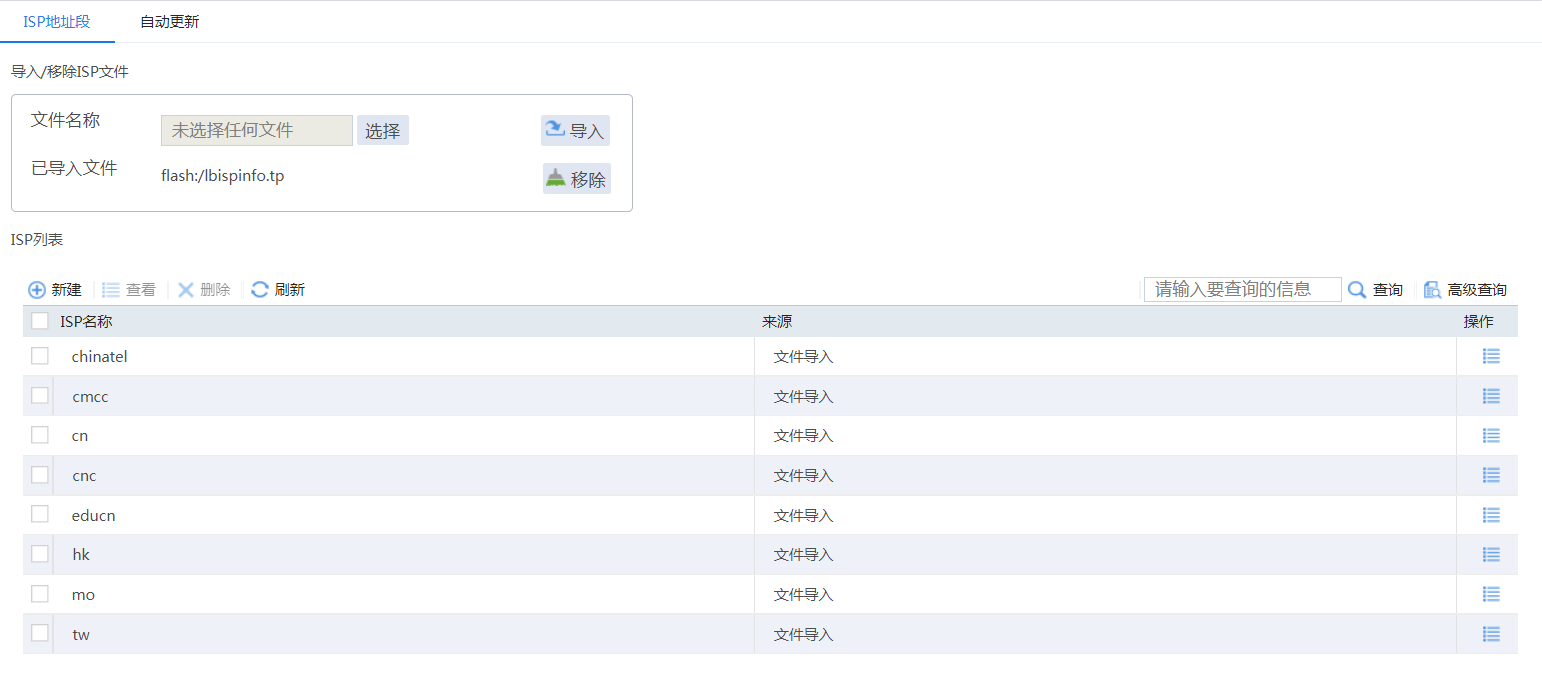

图-14 ISP文件导入



  1. 配置流量特征

# 选择“策略 > 链路负载均衡 > 出链路负载均衡 > 流量特征”,进入流量特征配置页面。

# 单击<新建>按钮,配置如下。

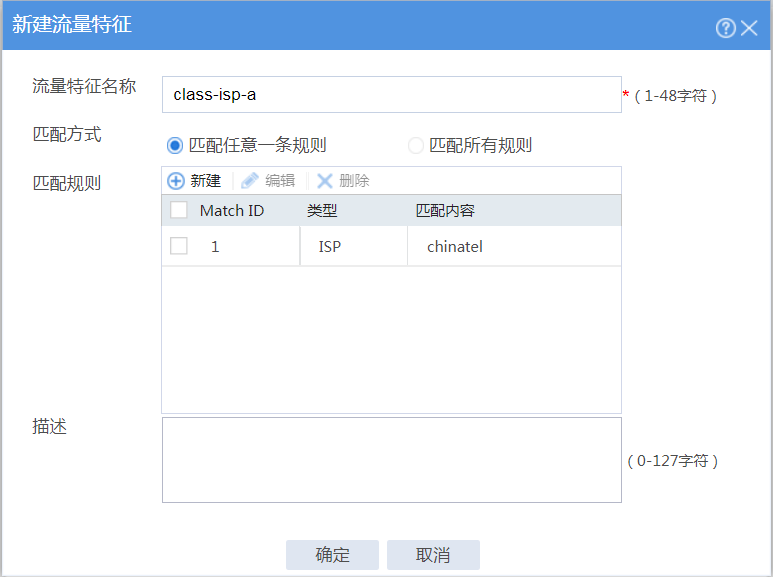

图-15 流量特征class-isp-a配置



# 单击<确定>按钮,完成流量特征class-isp-a配置。

# 按照同样的步骤配置流量特征class-isp-b,配置如下。

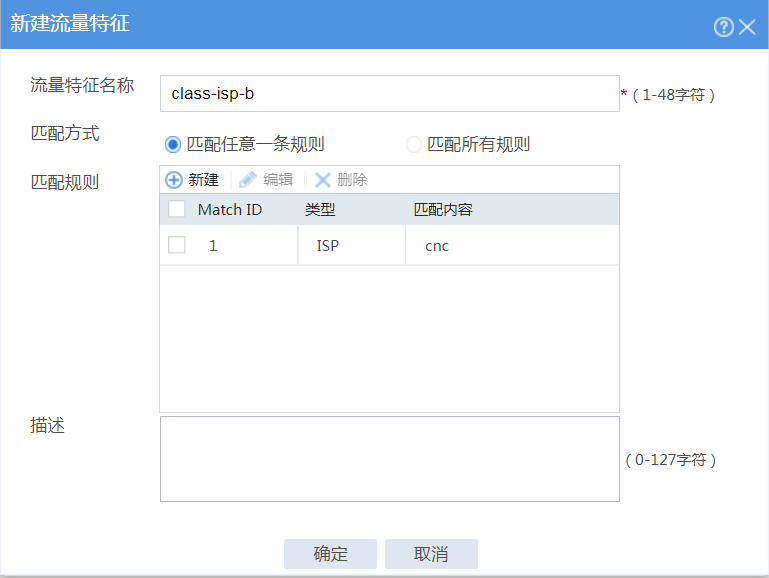

图-16 流量特征class-isp-b配置



# 单击<确定>按钮,完成流量特征class-isp-b配置。

# 按照同样的步骤配置流量特征class-isp-c,配置如下。

图-17 流量特征class-isp-c配置



# 单击<确定>按钮,完成流量特征class-isp-c配置。

# 按照同样的步骤配置流量特征class-finance,配置如下。

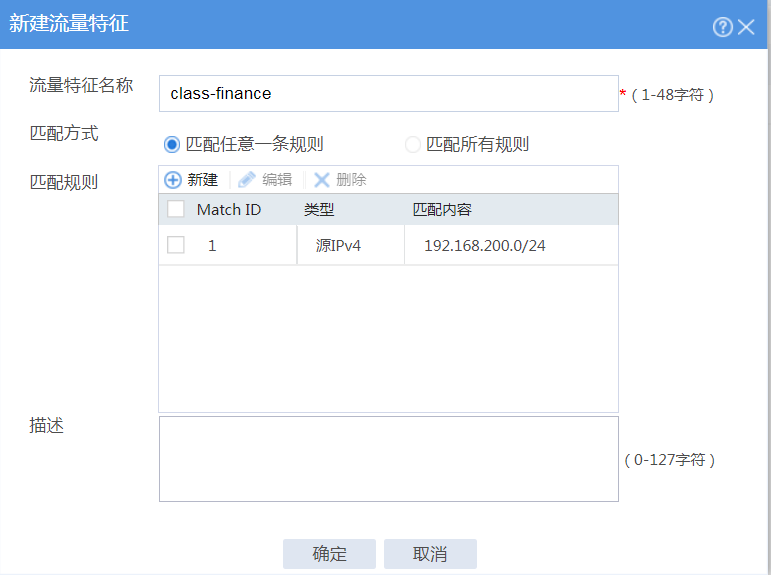

图-18 流量特征class-finance配置



# 单击<确定>按钮,完成流量特征class-finance配置。

  1. 配置IPv4选路策略

# 选择“策略 > 链路负载均衡 > 出链路负载均衡 > IPv4选路策略”,进入IPv4选路策略配置页面。

# 开启“负载均衡服务”和“带宽繁忙保护功能”,配置如下。

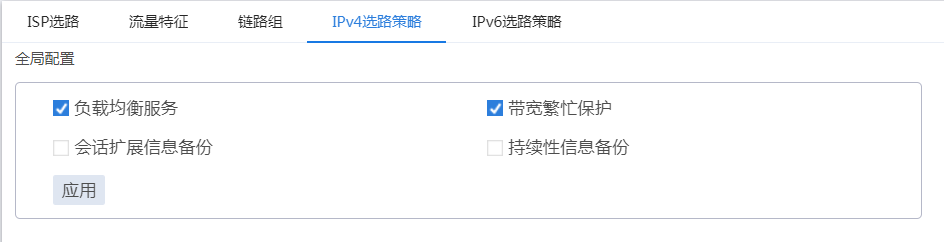

图-19 IPv4选路策略全局配置



# 单击<新建>按钮,新建匹配流量特征class-financeIPv4选路策略,配置如下。

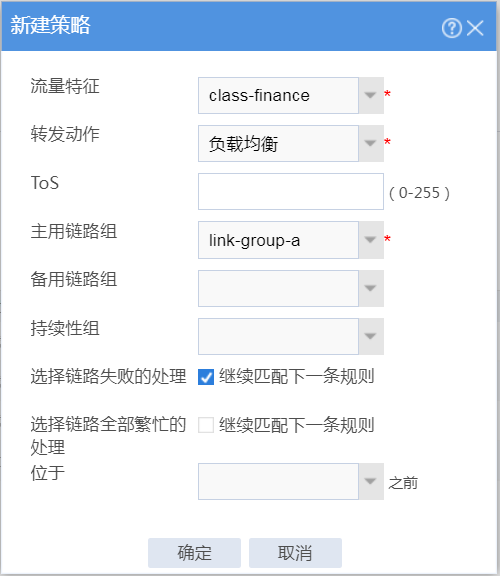

图-20 匹配流量特征class-financeIPv4选路策略配置



# 单击<确定>按钮,完成匹配流量特征class-financeIPv4选路策略的配置。

# 按照同样的步骤配置匹配流量特征class-isp-aIPv4选路策略,配置如下。

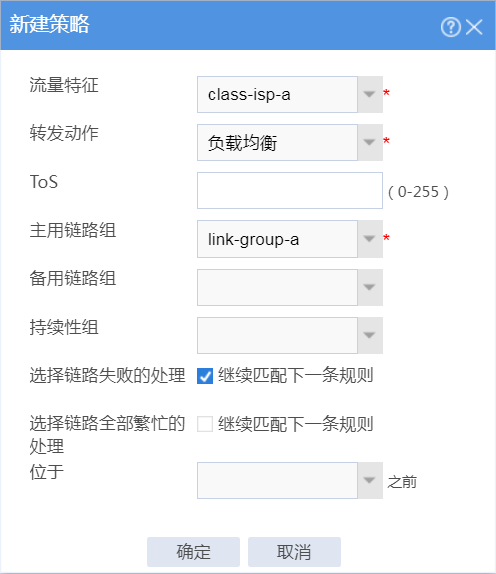

图-21 匹配流量特征class-isp-aIPv4选路策略配置



# 单击<确定>按钮,完成匹配流量特征class-isp-aIPv4选路策略的配置。

# 按照同样的步骤配置匹配流量特征class-isp-bIPv4选路策略,配置如下。

图-22 匹配流量特征class-isp-bIPv4选路策略配置



# 单击<确定>按钮,完成匹配流量特征class-isp-bIPv4选路策略的配置。

# 按照同样的步骤配置匹配流量特征class-isp-cIPv4选路策略,配置如下。

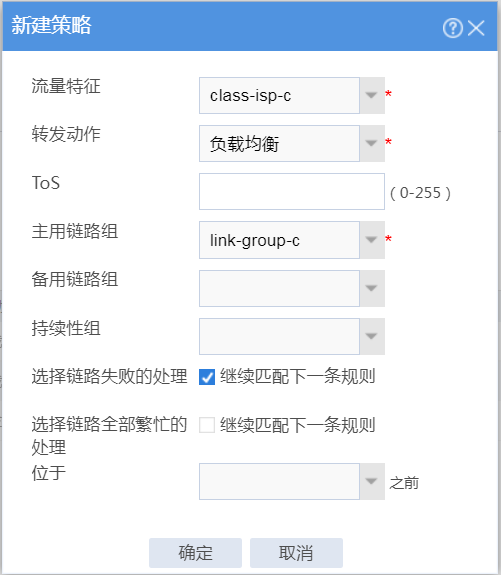

图-23 匹配流量特征class-isp-cIPv4选路策略配置



# 单击<确定>按钮,完成匹配流量特征class-isp-cIPv4选路策略的配置。

# IPv4选路策略配置完成后,显示如下。

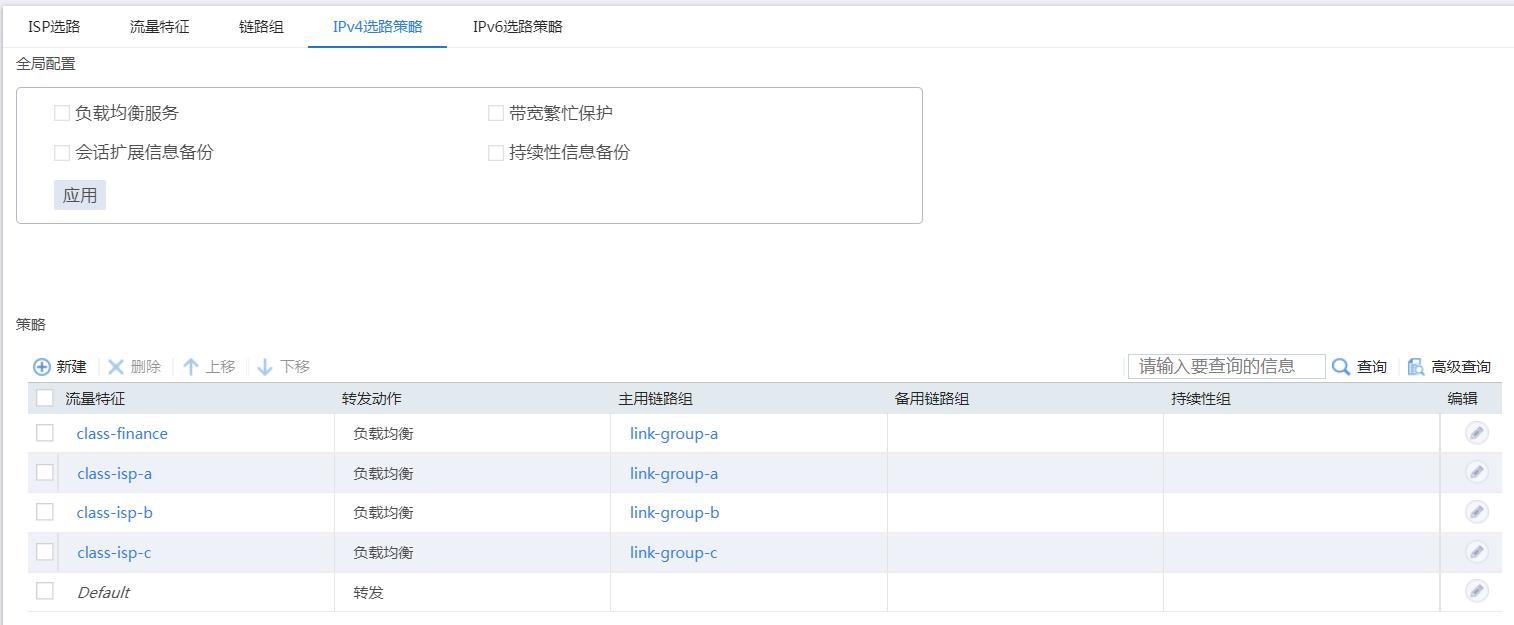

图-24 显示IPv4选路策略



验证配置

# 选择“监控 > 统计 > 出链路负载均衡 > 链路统计”,进入链路统计页面。

# 来自财务部门192.168.200.0/24网段的流量匹配流量特征class-finance,走链路组link-group-a,查看链路link-a有流量统计显示如下。

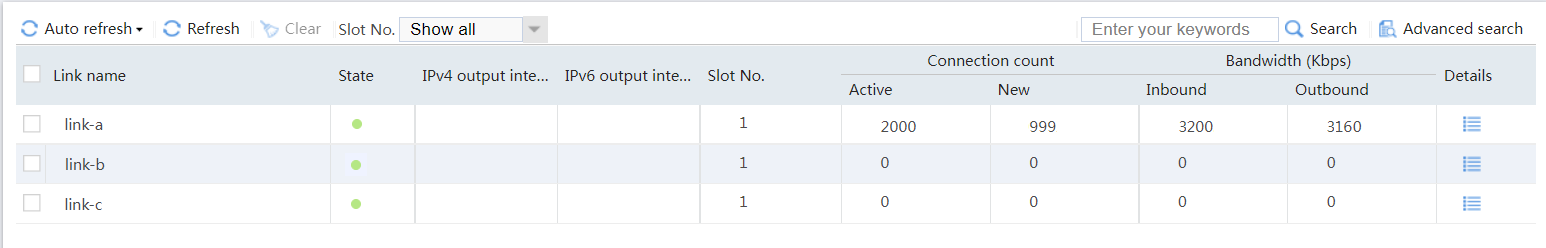

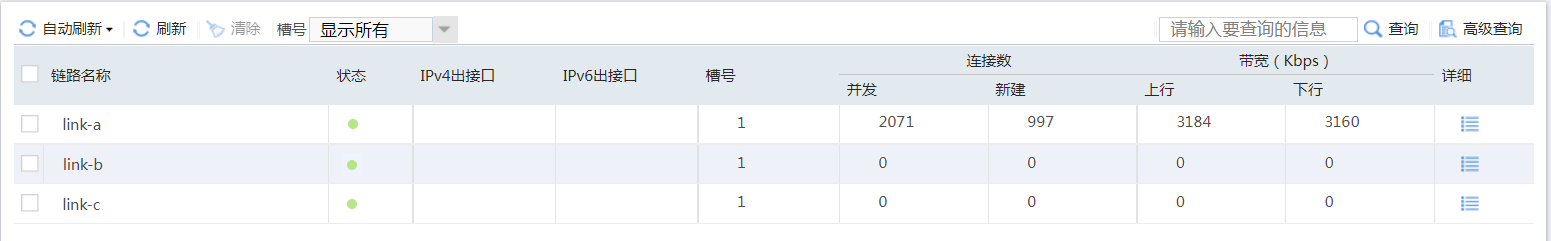

图-25 来自财务部门192.168.200.0/24网段的流量统计



# 访问ISP-A的流量匹配流量特征class-isp-a,走链路组link-group-a,查看链路link-a有流量统计显示如下。

图-26 访问ISP_A的流量统计



# 访问ISP-B的流量匹配流量特征class-isp-b,走链路组link-group-b,查看链路link-b有流量统计显示如下。

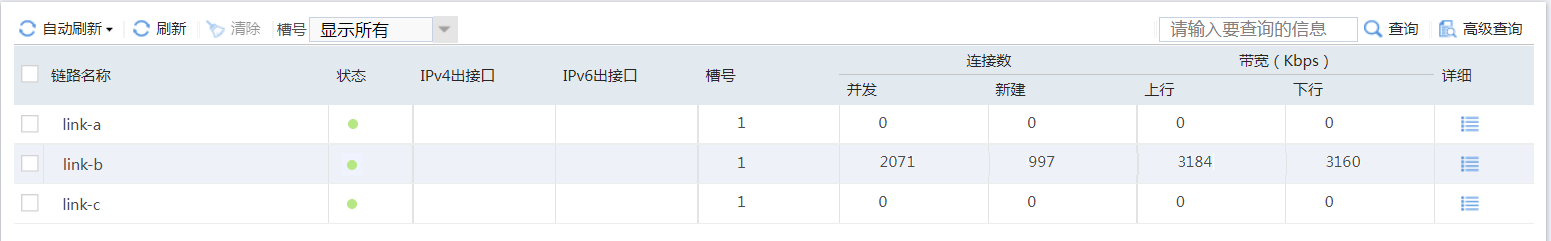

图-27 访问ISP_B的流量统计



# 访问ISP-C的流量匹配流量特征class-isp-c,走链路组link-group-c,查看链路link-c有流量统计显示如下

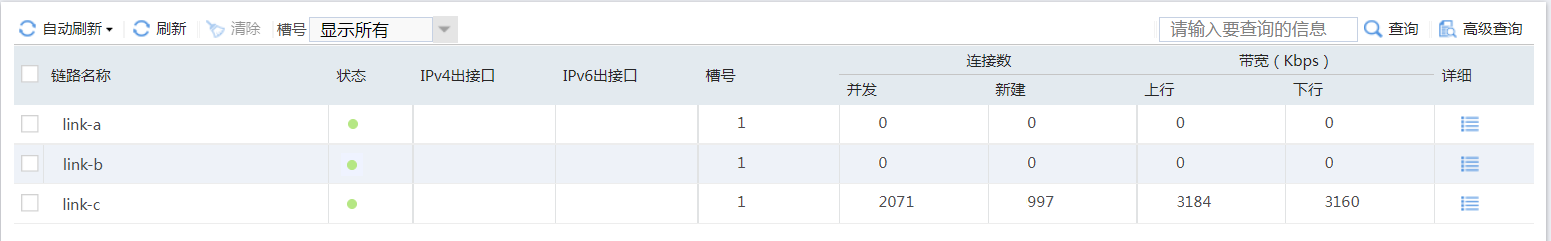

图-28 访问ISP_C的流量统计
