本举例是在M9000-X06的E9671版本上进行配置和验证的。
如下图所示，企业从两个运营商ISP 1和ISP 2处分别租用了带宽相同的两条链路Link 1和Link 2。属于ISP 1的DNS服务器的IP地址为10.1.2.100，属于ISP 2的DNS服务器的IP地址为20.1.2.100。
当内网用户通过域名www.example.com访问外网的Web服务器Web Server A和Web Server B时，使上网流量均匀地分布在不同的链路上

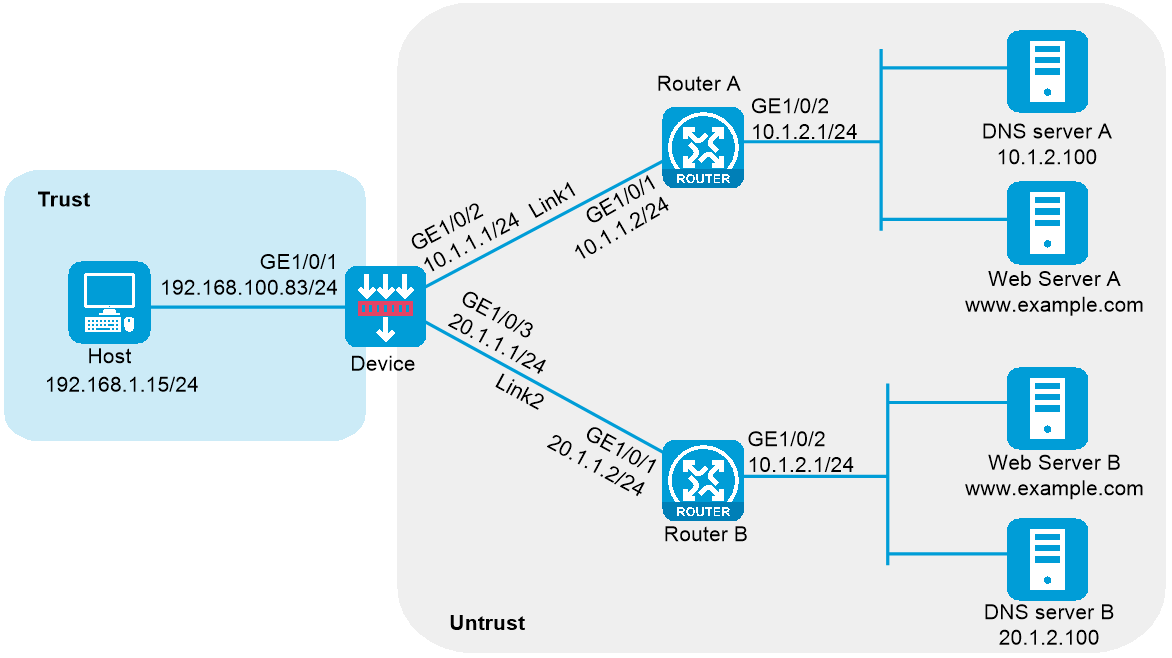

图-1 DNS透明代理配置组网图
配置本功能时，企业内网不能部署DNS服务器，否则DNS请求报文会被转发到内网DNS服务器上进行域名解析，不会通过设备做DNS透明代理。
配置接口的IP地址和安全域
# 选择“网络 > 接口 > 接口”，进入接口配置页面。
# 单击接口GE1/0/1右侧的<编辑>按钮，配置如下。
安全域：Trust
选择“IPv4地址”页签，IP地址/掩码长度：192.168.100.83/24
其他配置项使用缺省值
# 按照同样的步骤配置接口GE1/0/2，配置如下。
安全域：Untrust
选择“IPv4地址”页签，配置IP地址/掩码长度：10.1.1.1/24
其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
# 按照同样的步骤配置接口GE1/0/3，配置如下。
安全域：Untrust
选择“IPv4地址”页签，配置IP地址/掩码长度：20.1.1.1/24
其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
配置安全策略
# 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。
# 新建安全策略Trust-to-Unrust，并进行如下配置：
名称：Trust-to-Unrust
类型：IPv4
源安全域：Trust
源IPv4地址：192.168.100.0/24
目的安全域：Untrust
动作：允许
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
# 按照同样的步骤配置安全策略Local-to-Untrust，配置如下。
名称：Local-to-Untrust
类型：IPv4
源安全域：Local
目的安全域：Untrust
目的IPv4地址：10.1.1.0/24,20.1.1.0/24
动作：允许
其他配置项使用缺省值
配置ICMP类型的健康检测模板
# 选择“对象 > 健康检测”，进入健康检测模板配置页面。
# 单击<新建>按钮，配置如下。

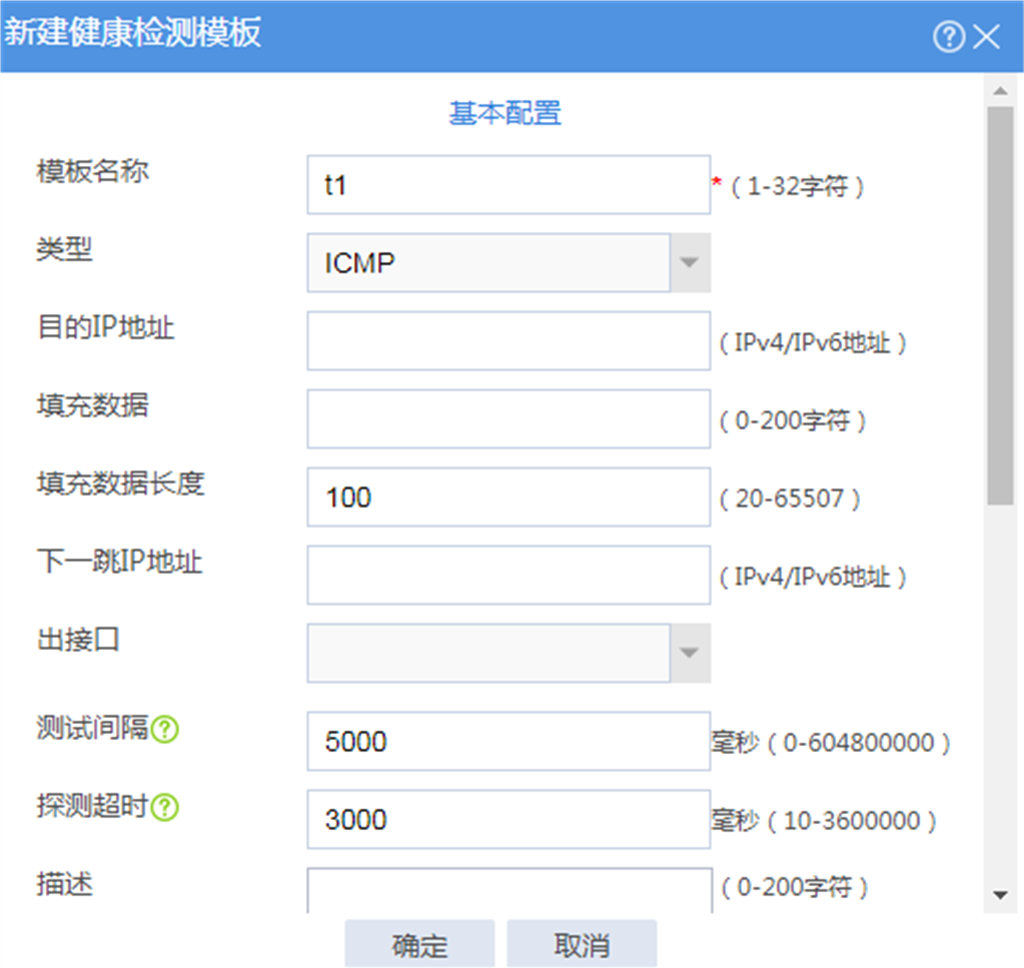

图-2 健康检测模板t1配置
# 单击<确定>按钮，完成健康检测模板t1配置。
配置链路
# 选择“对象 > 负载均衡 > 链路”，进入链路配置页面。
# 单击<新建>按钮，配置如下。

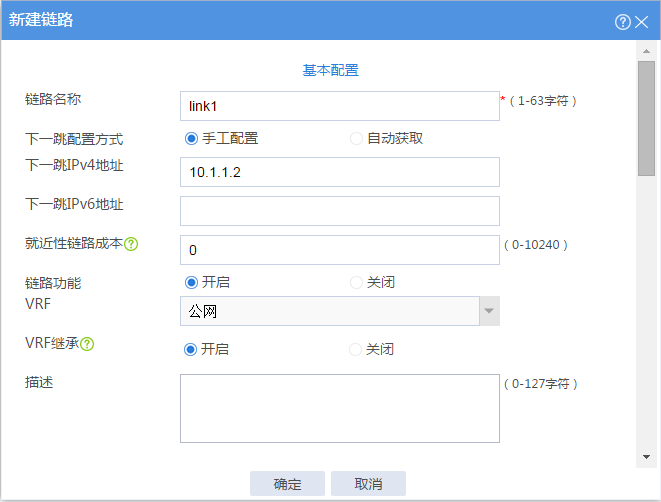

图-3 链路Link1配置
# 单击<确定>按钮，完成链路Link1配置。
# 按照同样的步骤配置链路Link2，配置如下。
图-4 链路Link2配置
# 单击<确定>按钮，完成链路Link2配置。
配置DNS服务器
# 选择“策略 > 链路负载均衡 > DNS透明代理 > DNS服务器”，进入DNS服务器配置页面。
# 单击<新建>按钮，配置如下。

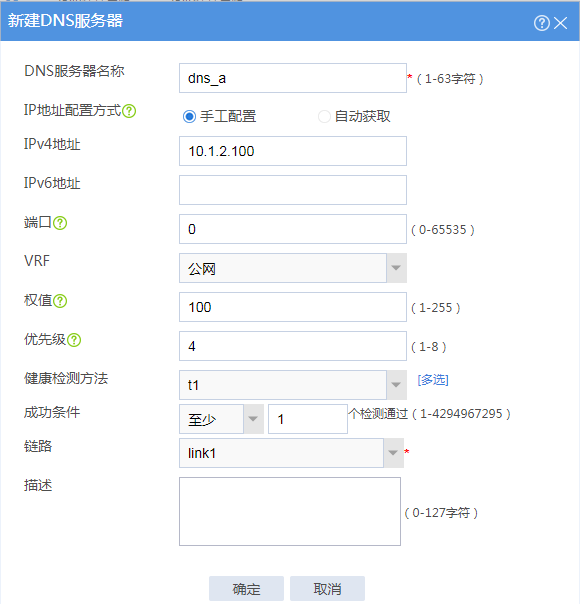

图-5 DNS服务器dns_a配置
# 单击<确定>按钮，完成DNS服务器dns_a的配置。
# 按照同样的步骤配置DNS服务器dns_b，配置如下。

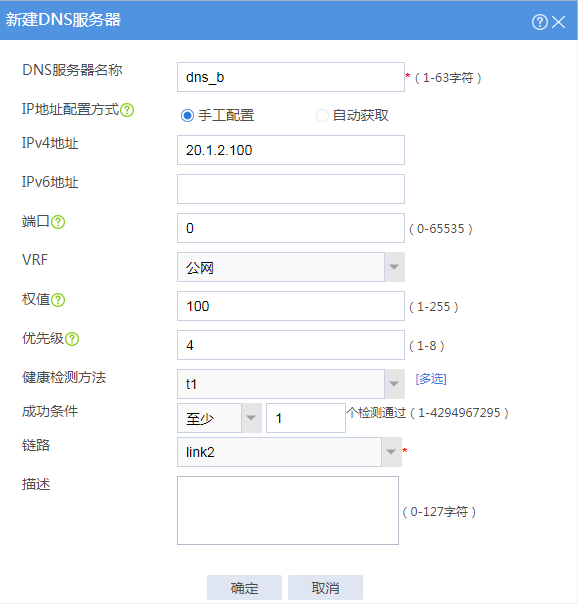

图-6 DNS服务器dns_b配置
# 单击<确定>按钮，完成DNS服务器dns_b的配置。
配置DNS服务器池
# 选择“策略 > 链路负载均衡 > DNS透明代理 > DNS服务器池”，进入DNS服务器池配置页面。
# 单击<新建>按钮，配置如下。

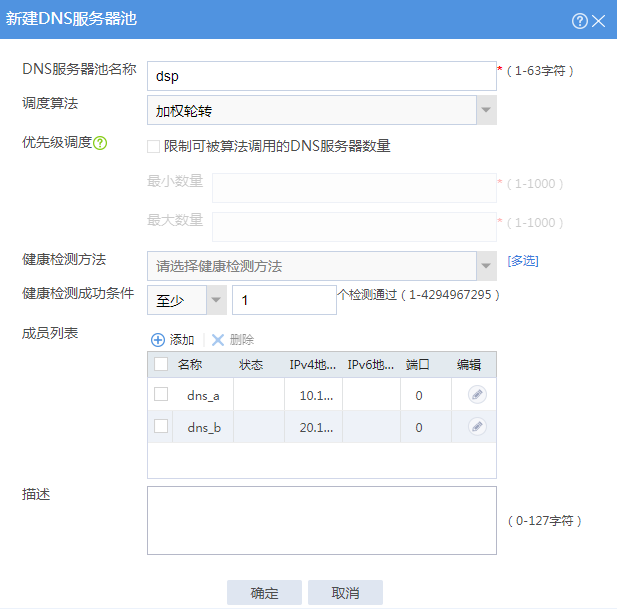

图-7 DNS服务器池dsp配置
# 单击<确定>按钮，完成DNS服务器池dsp的配置。
配置IPv4代理策略
# 选择“策略 > 链路负载均衡 > DNS透明代理 > IPv4代理策略”，进入IPv4代理策略配置页面。
# 开启“DNS透明代理功能”，配置如下，完成后单击<应用>。

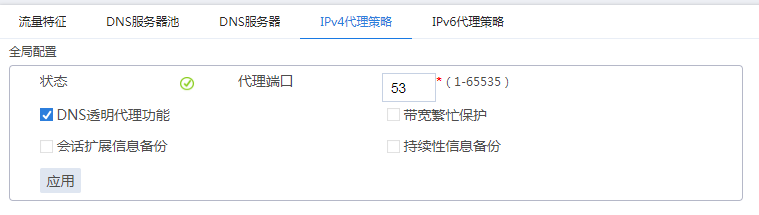

图-8 IPv4代理策略全局配置
# 选中缺省IPv4代理策略“Default”，单击<编辑>按钮，配置如下。

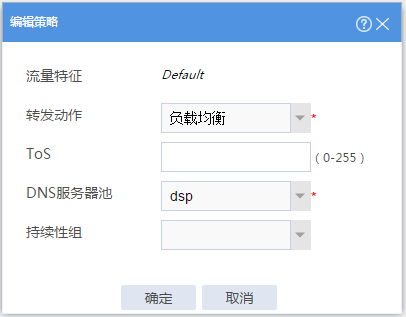

图-9 缺省IPv4代理策略配置
# 单击<确定>按钮，完成缺省IPv4代理策略的配置。
# 在Client host上通过浏览器访问www.example.com时，Device会使DNS请求均匀地分布在dns_a和dns_b上。
# 选择“监控 > 统计 > DNS透明代理统计 > DNS服务器统计”，进入DNS服务器统计页面。显示如下。

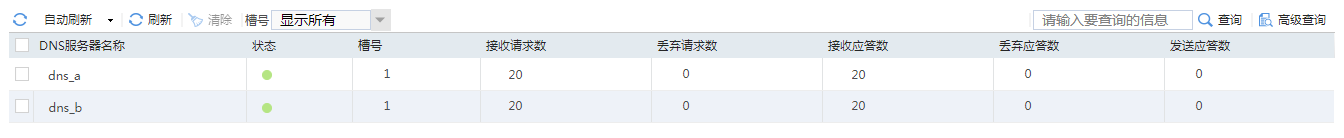

图-10 DNS服务器流量统计
# 选择“监控 > 统计 > DNS透明代理统计 > DNS服务器池统计”，进入DNS服务器池统计页面。显示如下。

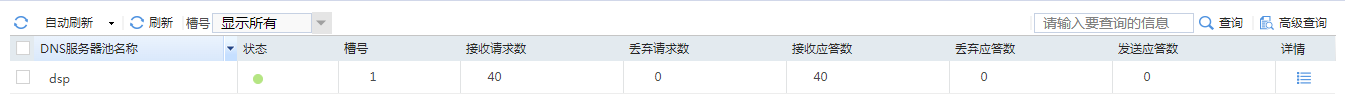

图-11 DNS服务器池流量统计
