本举例是在F100-C-A6-WL的R9660版本上进行配置和验证的。
如下图所示，Device分别通过Management安全域和Untrust安全域与局域网和Internet相连。现在需要配置无线功能，使内网用户可通过无线接入设备访问Internet。
当搜索无线网络时，搜索不到对应的SSID，请先检查设备上是否配置了隐藏SSID功能。
设备默认将Vlan-interface1加入了Management安全域并设置了IP地址/掩码长度为192.168.20.1/24，并已配置了基础的DHCP和DNS功能，管理员可直接使用缺省配置。如果默认配置不满足当前组网需求，管理员也可根据实际组网情况，参考缺省配置进行修改（缺省配置可通过执行display default-configuration命令查看）。
配置各接口IP地址并将接口加入对应的安全域
# 选择“网络 > 接口 > 接口“，单击GE1/0/2右侧的<编辑>按钮，进入修改接口设置页面，配置如下。
安全域：Untrust
选择“IPv4地址”页签，配置IP地址/掩码长度：20.1.1.1/24
其他的配置项保持默认情况即可
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
设备缺省已将Vlan-interface1加入了Management安全域并设置了IP地址/掩码长度为192.168.20.1/24，如需修改，请根据实际组网需求并参考上述步骤进行配置。
配置路由
本举例仅以静态路由为例，若实际组网中需采用动态路由，请配置对应的动态路由协议。
请根据组网图中规划的信息，配置静态路由，本举例假设到达外网Web Server的下一跳IP地址为20.1.1.2，实际使用中请以具体组网情况为准，具体配置步骤如下。
# 选择“网络 > 路由 > 静态路由 > IPv4静态路由”，单击<新建>按钮，进入新建IPv4静态路由页面。
# 新建IPv4静态路由，并进行如下配置：
目的IP地址：5.5.5.0
掩码长度：24
下一跳IP地址：20.1.1.2
其他配置项使用缺省值
# 单击<确定>按钮，完成静态路由的配置。
配置安全策略
为了保证内网用户可通过设备访问Internet，需要放行Vlan-interface1所在安全域Management和Untrust安全域之间的报文。
# 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。
# 新建安全策略，并进行如下配置：
名称：test-a
源安全域：Management
目的安全域：Untrust
类型：IPv4
动作：允许
源IPv4地址：192.168.20.0/24
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
如果将Vlan-interface1添加到了其他安全域（非Management安全域），为了保证Vlan-interface1可以通过DHCP服务获取IP地址，则需要单独创建一个安全策略，放行Vlan-interface1所属安全域与Local安全域之间的报文。
配置无线功能

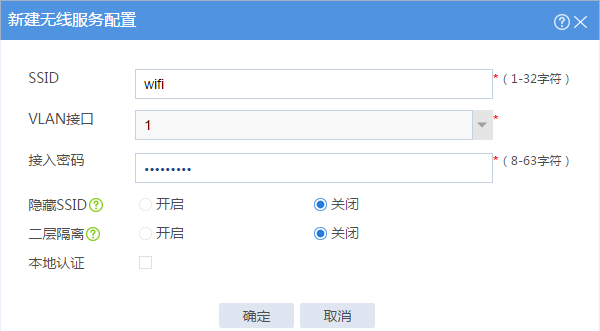

# 选择“网络 > 无线 > 无线配置”，进入无线配置页面。
# 单击<新建>按钮，进入新建无线服务配置页面，配置如下：
SSID：wifi
VLAN接口：1
接入密码：123456789
其他的配置项保持默认情况即可
图-2 配置无线功能
# 单击<确定>按钮，完成无线功能配置。
配置DHCP地址池，为无线接入用户分配IP地址
# 设备缺省已配置DHCP相关功能，可通过执行display default-configuration命令查看具体参数。如需修改，可参考缺省配置并根据实际组网环境进行修改。
配置DNS功能
# 设备缺省已配置DNS功能，可通过执行display default-configuration命令查看具体参数。如需修改，可参考缺省配置并根据实际组网环境进行修改。
以上配置完成后，内网用户可通过无线接入设备访问Internet。管理员可到“网络 > 无线 > 无线信息”页面查看在线无线终端信息、无线终端统计信息、信噪比分布和速率分布等内容。
