Web方式:IPsec基础组网典型配置

使用版本

本举例是在F5000-AI160E8371版本上进行配置和验证的。

组网需求

如下图所示,在Device ADevice B之间建立一条IPsec隧道,对Host A所在的子网与Host B所在的子网之间的数据流进行安全保护。具体要求如下:

图-1 使用IPsec保护子网之间的用户流量组网图



注意事项

若指定的对端主机名由DNS服务器来解析,则本端按照DNS服务器通知的域名解析有效期,在该有效期超时之后向DNS服务器查询主机名对应的最新的IP地址;若指定的对端主机名由本地配置的静态域名解析来解析,则更改此主机名对应的IP地址之后,需要在IPsec策略中重新指定的对端主机名,才能使得本端解析到更新后的对端IP地址。

为保证IPsec对等体上能够成功建立SA,建议两端设备上用于IPsecACL配置为镜像对称,即保证两端定义的要保护的数据流范围的源和目的尽量对称。若IPsec对等体上的ACL配置非镜像,那么只有在一端的ACL规则定义的范围是另外一端的子集时,且仅当保护范围小(细粒度)的一端向保护范围大(粗粒度)的一端发起的协商才能成功。

如果IPsec策略下没有配置本端身份,则默认使用高级配置中的全局本端身份。

可对IPsec安全提议进行修改,但对已协商成功的IPsec SA,新修改的安全提议并不起作用,即仍然使用原来的安全提议,只有新协商的SA使用新的安全提议。若要使修改对已协商成功的IPsec SA生效,则需要首先清除掉已有的IPsec SA

IPsec隧道的两端,IPsec安全提议所采用的封装模式要一致。

IKE协商IPsec SA时,如果接口上的IPsec策略下未配置IPsec SA的生存周期,将采用全局的IPsec SA生存周期与对端协商。如果IPsec策略下配置了IPsec SA的生存周期,则优先使用策略下的配置值与对端协商。

IKEIPsec协商建立IPsec SA时,采用本地配置的生存时间和对端提议的IPsec SA生存时间中较小的一个。

配置步骤

Device A的配置

  1. 配置接口的IP地址

# 选择“网络 > 接口 > 接口”,进入接口配置页面。

# 单击接口GE1/0/13右侧的<编辑>按钮,配置如下。

# 单击<确定>按钮,完成接口IP地址和安全域的配置。

# 按照同样的步骤配置接口GE1/0/12,配置如下。

# 单击<确定>按钮,完成接口IP地址和安全域的配置。

  1. 配置路由

本举例仅以静态路由为例,若实际组网中需采用动态路由,请配置对应的动态路由协议。

# 选择“网络 > 路由 > 静态路由 > IPv4静态路由”,单击<新建>按钮,进入新建IPv4静态路由页面。

# 新建IPv4静态路由,并进行如下配置:

# 单击<确定>按钮,完成静态路由的配置。

# 按照同样的步骤新建IPv4静态路由,配置如下。

# 单击<确定>按钮,完成静态路由的配置。

  1. 配置安全策略

# 选择“策略 > 安全策略> 安全策略”,单击<新建>按钮,选择新建策略,进入新建安全策略页面。

# 新建安全策略,并进行如下配置:

# 单击<确定>按钮,完成安全策略的配置。

# 按照同样的步骤新建安全策略,配置如下。

# 单击<确定>按钮,完成安全策略的配置。

# 按照同样的步骤新建安全策略,配置如下。

# 单击<确定>按钮,完成安全策略的配置。

# 按照同样的步骤新建安全策略,配置如下。

# 单击<确定>按钮,完成安全策略的配置。

  1. 新建IKE提议

# 选择“网络 > VPN > IPsec > IKE提议”,进入IKE提议页面。

# 单击<新建>按钮,进入新建IKE提议页面,进行如下操作:

# 单击<确定>按钮,完成新建IKE提议配置。

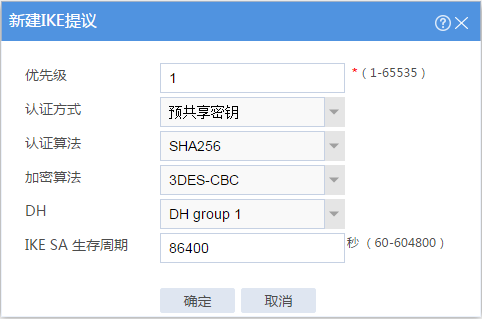

图-2 新建IKE提议



  1. 配置IPSec策略

# 选择“网络 > VPN > IPsec > 策略”,进入IPsec策略配置页面。

# 单击<新建>按钮,进入新建IPsec策略页面。

在基本配置区域进行如下配置:

图-3 基本配置

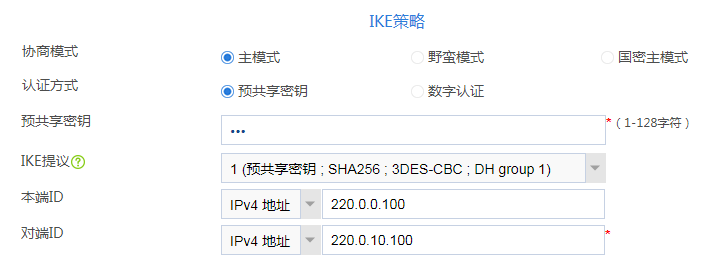

IKE策略区域进行如下配置:



在保护的数据流区域,单击<新建>按钮,进入新建保护的数据流页面,进行如下操作:

单击<确定>按钮,完成配置。

图-4 新建保护的数据流



在触发模式选择区域,选择IPsec协商的触发模式为流量触发。

在高级配置区域进行如下配置:

# 单击<确定>按钮,完成新建IPsec策略。

Device B的配置

  1. 配置接口的IP地址

# 选择“网络 > 接口 > 接口”,进入接口配置页面。

# 单击接口GE2/0/13右侧的<编辑>按钮,配置如下。

# 单击<确定>按钮,完成接口IP地址和安全域的配置。

# 按照同样的步骤配置接口GE2/0/12,配置如下。

# 单击<确定>按钮,完成接口IP地址和安全域的配置。

  1. 配置路由

本举例仅以静态路由为例,若实际组网中需采用动态路由,请配置对应的动态路由协议。

# 选择“网络 > 路由 > 静态路由 > IPv4静态路由”,单击<新建>按钮,进入新建IPv4静态路由页面。

# 新建IPv4静态路由,并进行如下配置:

# 单击<确定>按钮,完成静态路由的配置。

# 按照同样的步骤新建IPv4静态路由,配置如下。

# 单击<确定>按钮,完成静态路由的配置。

  1. 配置安全策略

# 选择“策略 > 安全策略> 安全策略”,单击<新建>按钮,选择新建策略,进入新建安全策略页面。

# 新建安全策略,并进行如下配置:

# 单击<确定>按钮,完成安全策略的配置。

# 按照同样的步骤新建安全策略,配置如下。

# 单击<确定>按钮,完成安全策略的配置。

# 按照同样的步骤新建安全策略,配置如下。

# 单击<确定>按钮,完成安全策略的配置。

# 按照同样的步骤新建安全策略,配置如下。

# 单击<确定>按钮,完成安全策略的配置。

  1. 新建IKE提议

# 选择“网络 > VPN > IPsec > IKE提议”,进入IKE提议页面。

# 单击<新建>按钮,进入新建IKE提议页面,进行如下操作:

# 单击<确定>按钮,完成新建IKE提议配置。

图-5 新建IKE提议



  1. 配置IPSec策略

# 选择“网络 > VPN > IPSec > 策略”,进入IPSec策略配置页面。

# 单击<新建>按钮,进入新建IPsec策略页面。

在基本配置区域进行如下配置:

图-6 基本配置



IKE策略区域进行如下配置:

图-7 IKE策略



在保护的数据流区域,单击<新建>按钮,进入新建保护的数据流页面,进行如下操作:

单击<确定>按钮,完成配置。

图-8 新建保护的数据流



在触发模式选择区域,选择IPsec协商的触发模式为流量触发。

在高级配置区域进行如下配置:

# 单击<确定>按钮,完成新建IPsec策略。

验证配置

  1. Device ADevice B可以相互访问。

  1. Device A上查看IPSec隧道信息如下。

# 选择“网络 > VPN > IPSec > 监控”,可以看到当前建立的IPSec隧道。点击隧道列表右侧的“详情”图标,可以看到详细的隧道信息,IPSec SA和统计信息。

图-9 Device AIPsec隧道详细信息



  1. Device B上查看IPSec隧道信息如下。

# 选择“网络 > VPN > IPSec > 监控”,可以看到当前建立的IPSec隧道。点击隧道列表右侧的“详情”图标,可以看到详细的隧道信息,IPSec SA和统计信息。

图-10 Device BIPsec隧道详细信息
