CLI方式：跨三层MAC学习典型配置

使用版本

本举例是在F5000-AI160的E8371版本上进行配置和验证的。

组网需求

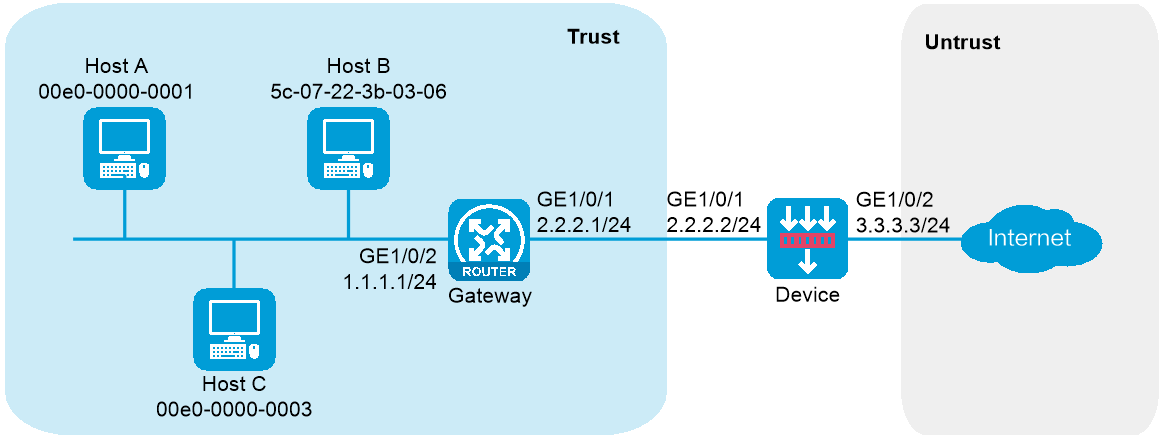

图-1 跨三层MAC学习基础配置组网图

‌

配置步骤

配置Gateway

  1. 配置接口IP地址、路由从而保证网络路由可达，具体配置步骤略。

  1. 在Gateway上配置SNMP Agent支持SNMPv2本、只读团体名为public，以明文方式配置团体名并以密文方式保存到配置文件中。

<Gateway> system-view

[Gateway] snmp-agent sys-info version v2c

[Gateway] snmp-agent community read simple public

配置Device

  1. 配置接口IP地址

# 根据组网图中规划的信息，配置各接口的IP地址，具体配置步骤如下。

<Device> system-view

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] ip address 2.2.2.2 255.255.255.0

[Device-GigabitEthernet1/0/1] quit

请参考以上步骤配置其他接口的IP地址，具体配置步骤略。

  1. 配置静态路由

本举例仅以静态路由方式配置路由信息。实际组网中，请根据具体情况选择相应的路由配置方式。

# 请根据组网图中规划的信息，配置静态路由，本举例假设到Internet下一跳IP地址为3.3.3.1，实际使用中请以具体组网情况为准，具体配置步骤如下。

[Device] ip route-static 1.1.1.0 24 2.2.2.1

[Device] ip route-static 0.0.0.0 0 3.3.3.1

  1. 配置接口加入安全域

# 请根据组网图中规划的信息，将接口加入对应的安全域，具体配置步骤如下。

[Device] security-zone name trust

[Device-security-zone-Trust] import interface gigabitethernet 1/0/1

[Device-security-zone-Trust] quit

[Device] security-zone name untrust

[Device-security-zone-Untrust] import interface gigabitethernet 1/0/2

[Device-security-zone-Untrust] quit

  1. 配置安全策略

# 配置名称为rule1的安全策略规则，仅允许Device访问Gateway，以便Device可以学习Gateway上的ARP表项，具体配置步骤如下。

[Device] security-policy ip

[Device-security-policy-ip] rule name rule1

[Device-security-policy-ip-0-rule1] source-zone local

[Device-security-policy-ip-0-rule1] destination-zone trust

[Device-security-policy-ip-0-rule1] source-ip-host 2.2.2.2

[Device-security-policy-ip-0-rule1] destination-ip-host 2.2.2.1

[Device-security-policy-ip-0-rule1] action pass

[Device-security-policy-ip-0-rule1] quit

# 配置名称为rule2的安全策略规则，仅允许内网中的Host A和Host B访问外网，具体配置步骤如下。

[Device-security-policy-ip] rule name rule2

[Device-security-policy-ip-1-rule2] source-zone trust

[Device-security-policy-ip-1-rule2] destination-zone untrust

[Device-security-policy-ip-1-rule2] source-mac groupmac

[Device-security-policy-ip-1-rule2] action pass

[Device-security-policy-ip-1-rule2] quit

# 激活安全策略规则的加速功能，具体配置步骤如下。

[Device-security-policy-ip] accelerate enhanced enable

[Device-security-policy-ip] quit

  1. 配置跨三层MAC学习相关功能

# 开启通过SNMP协议同步ARP表项功能，配置Device从目标三层网络设备获取ARP表项，具体配置步骤如下。

[Device] snmp-server arp-sync enable

[Device] snmp-server arp-sync target-host address 2.2.2.1 community simple public v2c

[Device] snmp-server arp-sync interval 10 timeout 4

  1. 创建MAC地址对象组，将允许通过的主机的MAC地址加入此对象组

# 创建名称为groupmac的MAC地址对象组,创建MAC地址对象00e0-0000-0001和00e0-0000-0002，具体配置步骤如下。

[Device] object-group mac-address groupmac

[Device-obj-grp-mac-groupmac] mac 00e0-0000-0001

[Device-obj-grp-mac-groupmac] mac 00e0-0000-0002

[Device-obj-grp-mac-groupmac] quit

验证配置

  1. 配置完成后，Device通过跨三层MAC学习功能获取到的ARP表项如下所示。

# 显示通过SNMP协议同步的ARP表项。

[Device] display snmp-server arp-sync table

IP Address       MAC Address        Aging(M)

1.1.1.1          00e0-0000-0001     1

1.1.1.2          00e0-0000-0002     1

1.1.1.3          00e0-0000-0003     1

Total:3

  1. 配置完成后，内网中的Host A和Host B可以访问外网，Host C不能访问外网。

配置文件

#

interface GigabitEthernet1/0/1

 ip address 2.2.2.2 255.255.255.0

#

interface GigabitEthernet1/0/2

 ip address 3.3.3.3 255.255.255.0

#

 ip route-static 1.1.1.0 24 2.2.2.1

 ip route-static 0.0.0.0 0 3.3.3.1

#

security-zone name Trust

 import interface GigabitEthernet1/0/1

#

security-zone name Untrust

 import interface GigabitEthernet1/0/2

#

security-policy ip

 rule 1 name rule1

  action pass

  source-zone local

  destination-zone trust

  source-ip-host 2.2.2.2

  destination-ip-host 2.2.2.1

 rule 2 name rule2

  action pass

  source-zone trust

  destination-zone untrust

  source-mac groupmac

#

 snmp-server arp-sync enable

 snmp-server arp-sync interval 10

 snmp-server arp-sync timeout 4

 snmp-server arp-sync target-host address 2.2.2.1 community cipher $c$3$DmibC1al

L//79hB/ErC6LV3sALbd2aoJow== v2c

#

object-group mac groupmac

 0 mac 00e0-0000-0001

 10 mac 00e0-0000-0002

#
