配置vCE虚拟(机)网关的网络

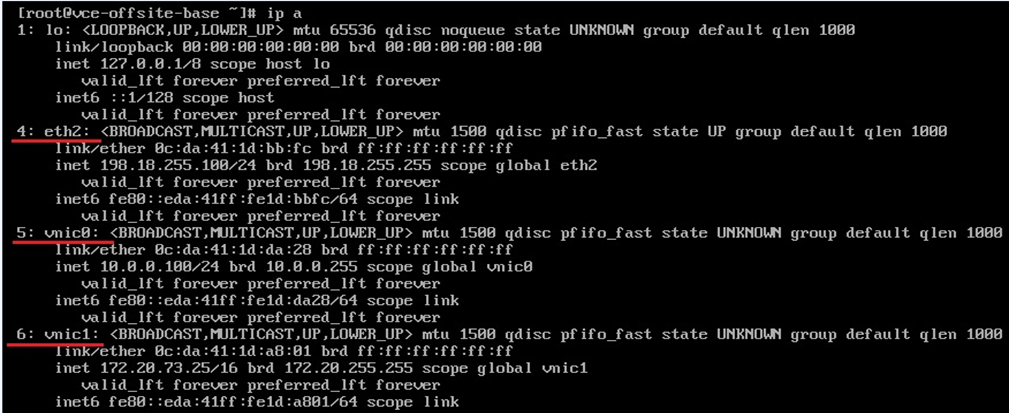

1. 确认vCE虚拟机启动之后存在3张网卡，并确认每张网卡的角色可在UIS标准版的虚拟机概要页面确认网卡eth2、vnic0和vnic1连接的虚拟机交换机名称，3张网卡的角色如下：

• eth2连接的是vswitch0，故eth2应配置为管理口。

• vnic0连接的是vs_bs_test，故vnic0应配置为下行口（即内网口或业务口）。

• vnic1连接的是vs_business，故vnic1应配置为上行口。

图-1 vCE虚拟机网卡

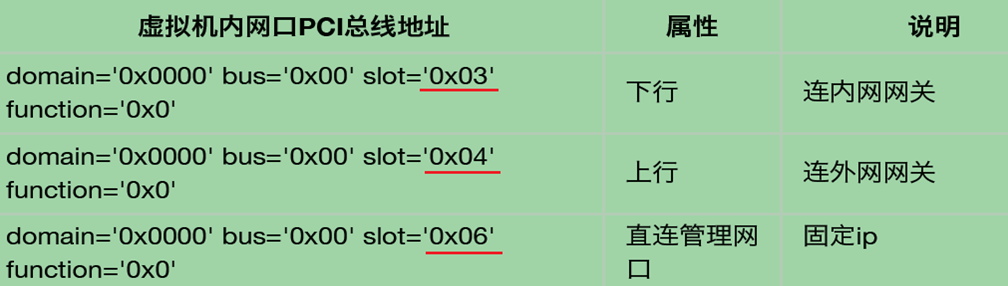

2. 设置vCE虚拟机内网口PCI总线地址。镜像ce-4c4g-base.img制作时其虚拟网卡的驱动程序绑定了PCI总线的slot地址，故vCE虚拟机创建成功后，需配置其网口PCI总线地址与图-2匹配。

图-2 PCI总线地址

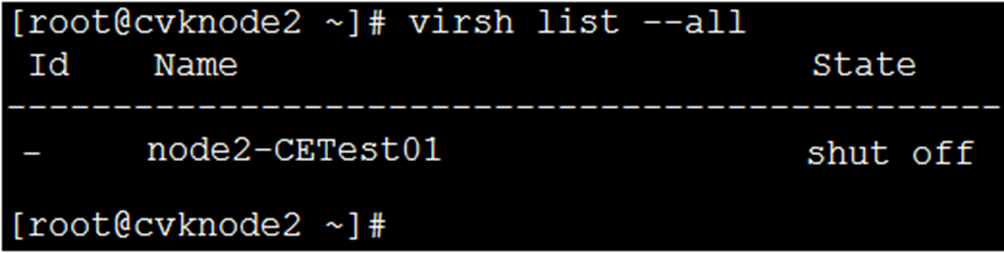

1. 关闭vCE虚拟机，登录宿主机后台，执行命令virsh list --all，如下图所示。

图-3 执行命令

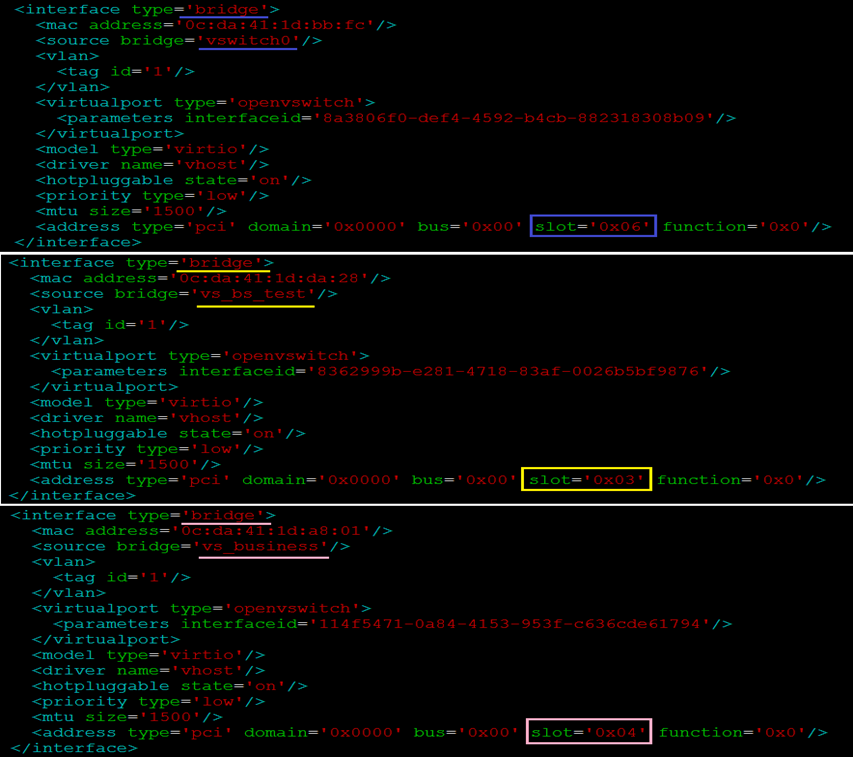

2. 执行命令virsh edit node2-CETest01打开虚拟机的XML文件，更改虚拟机网口的PCI总线地址，然后保存退出。

图-4 修改虚拟机XML文件

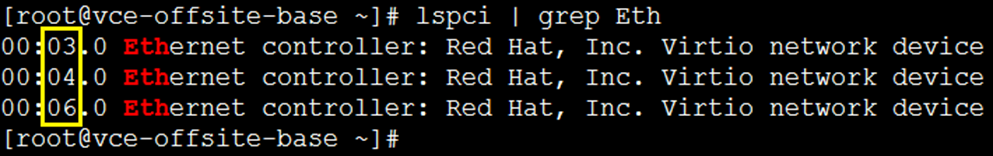

3. 重启并进入虚拟机node2-CETest01，执行命令lspci | grep Eth，确认PCI总线地址如下图所示。

图-5 修改后的PCI总线地址



3. 根据测试环境的实际信息，配置vCE虚拟机3张网卡的地址。

1. vCE虚拟机默认在管理口eth2上启动了webui服务(端口号80)，故通过编辑ifcfg-eth2文件更改了eth2的管理口IP地址后，还需要编辑webui对应的服务脚本。其他2张网卡的地址根据需要设置。

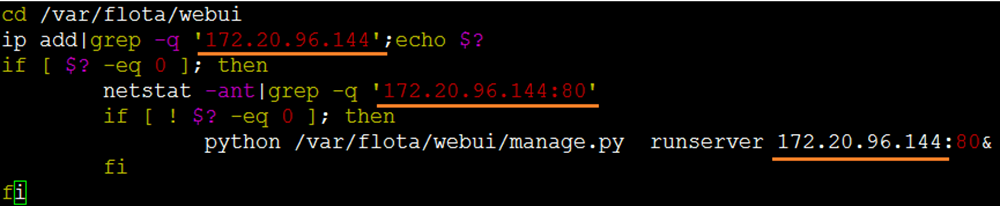

2. 在本次测试中，eth2的IP被设置为172.20.96.144/16。编辑/var/flota/webui/timer.sh文件如下图所示。下图中下划线处均需将IP设置为管理口eth2的地址，在本次测试中为172.20.96.144/16。

图-6 编辑/var/flota/webui/timer.sh文件

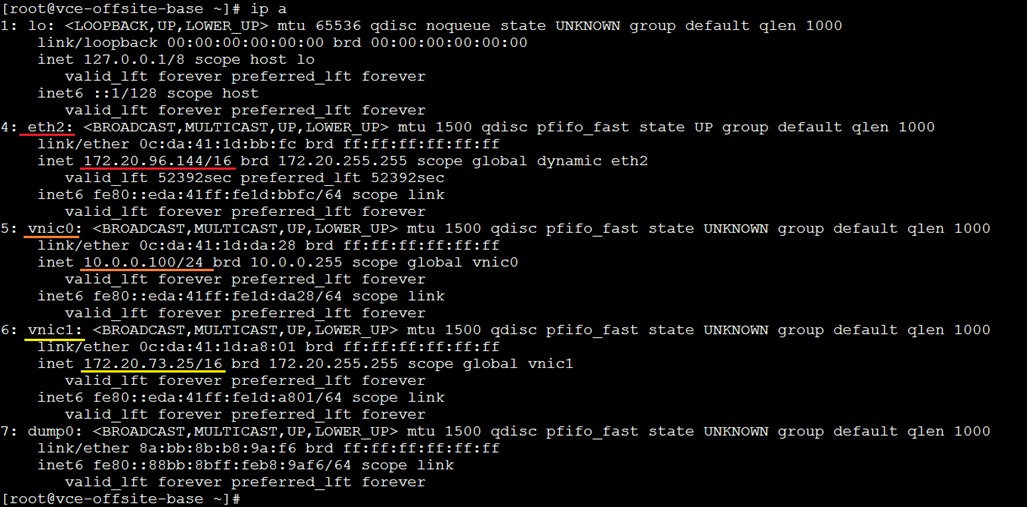

3. vCE虚拟机的下行口vnic0与上行口vnic1的IP地址可根据测试环境的实际情况进行设置。测试人员配置的结果如下图所示。

图-7 下行口与上行口IP地址

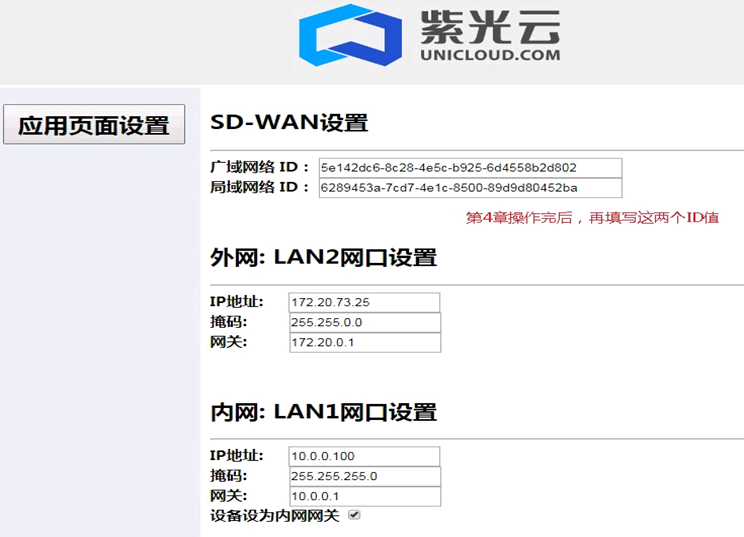

4. 重启vCE虚拟机后，可通过管理口登录vCE虚拟机提供的控制台页面，登录用户名和密码是admin/admin123，如下图所示。图中的广域网络ID与局域网络ID的初始值并无意义，需在网络出口设备配置完成后再填写。

图-8 vCE虚拟机控制台页面
