产品架构

物理架构

UIS云原生引擎容器服务由UIS标准版支撑，产品架构包括UIS标准版、global集群和业务集群三层。

• UIS标准版：提供基础设施运行环境，容器集群无缝对接底层计算、存储和网络资源。

• global集群：UIS标准版创建，运行容器服务所需业务逻辑，组件以微服务形式，容器化部署于global集群中。

• 业务集群：业务集群由global集群创建和管理，包括控制节点和工作节点，运行用户业务工作负载。

图-1 产品物理架构



UIS CSI架构

UIS CSI插件实现了CSI规范，支持容器集群使用虚拟磁盘作为容器存储卷，同时具备以下几大优势。

• 支持文件存储池。

• 支持RDB存储池。

• 支持自动分配，用户不用提前准备卷。

• 支持参数配置。

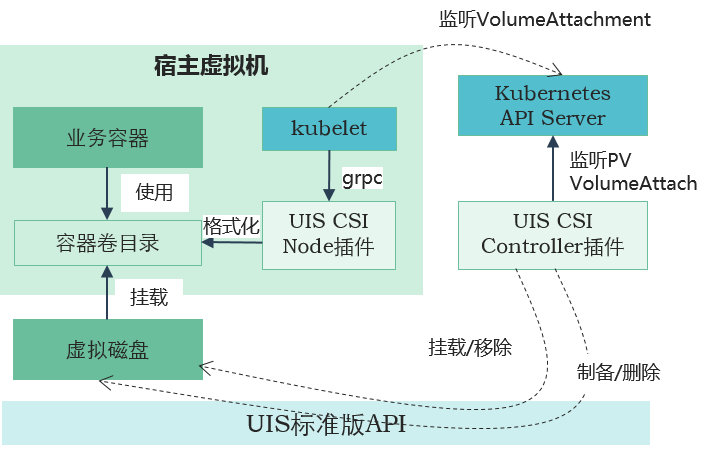

图-2 UIS CSI架构
