云容器引擎
|
|
· 当开启容器时，系统才显示云容器引擎功能。关于开启容器的配置，请参见容器配置。 · 云容器引擎功能需要使用admin操作员，请勿禁用admin操作员。 · ARM架构主机暂不支持云容器引擎功能。 |
云容器引擎提供了云上高可用、可扩展的Kubernetes集群的搭建，整合了计算、网络、存储等。通过云容器引擎您可以一键式创建Kubernetes集群，无需自行搭建Docker和Kubernetes集群，配合故障恢复、自动扩容等能力，使得应用的整个生命周期都可以在云容器引擎内高效完成，简化了用户对集群的管理和对应用的运维。
云容器引擎主要由两部分功能组成：集群和工作负载。
集群
集群（Cluster）是计算、存储和网络资源的集合，Kubernetes利用这些资源运行各种基于容器的应用。集群中各节点区分为控制节点和工作节点两种，控制节点是Cluster的大脑，它的主要职责是调度，即决定将应用调度在哪里运行。工作节点的职责是运行容器应用（Docker）。工作节点由控制节点管理，工作节点负责监控并汇报容器应用的状态，同时根据控制节点的要求管理容器应用的生命周期。

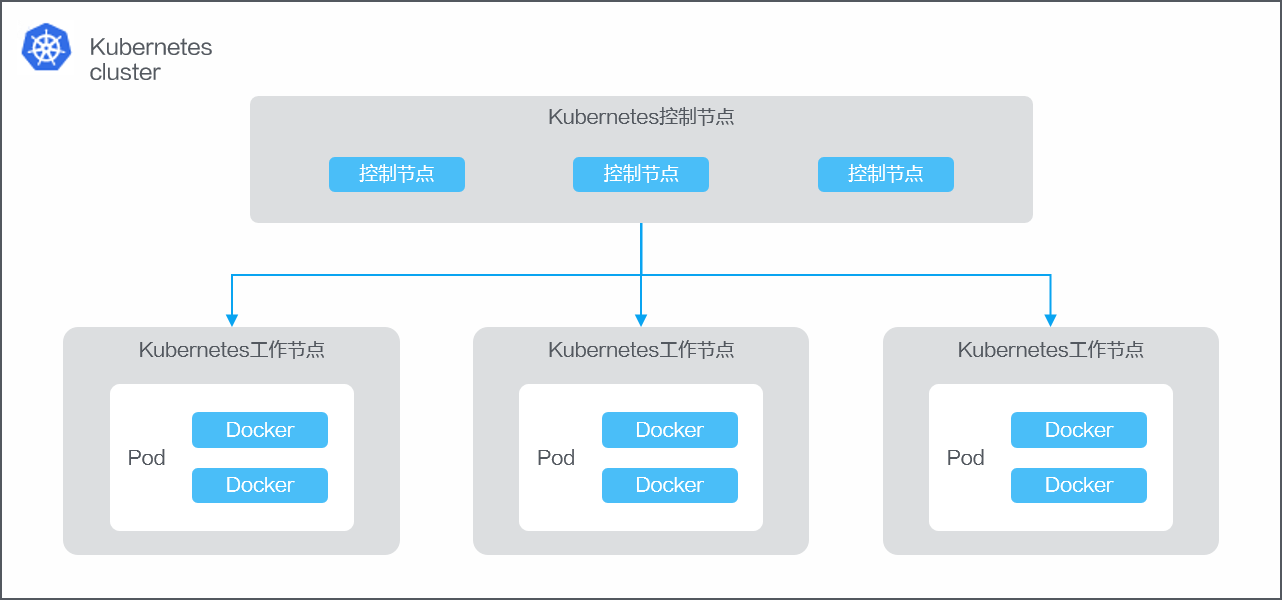

图-1 集群架构图
工作负载
用于展示与管理Kubernetes集群中的工作负载，支持应用中无状态容器、有状态容器、守护进程集、定时任务、普通任务、容器组的管理维护。旨在为用户提供全面的Kubernetes能力集可视化界面，降低容器管理的技术门槛，提供自动化&一键式管理容器的能力。
工作负载由Pods和Controller组成，Pod和Controller都是Kubernetes中的概念。
Pod：Pod是Kubernetes集群中可运行和部署应用或服务的最小单元，是最基本的执行单元。它封装了一组（一个或多个）容器（即应用），同一Pod中的容器共享存储卷和网络栈。
Controller：控制器。Kubernetes通常不会直接创建Pod，而是通过Controller来管理Pod。Controller中定义了Pod的部署特性，比如有几个副本、在什么样的节点上运行等。为了满足不同的业务场景，Kubernetes提供了多种Controller，包括Deployment、ReplicaSet、DaemonSet、StatefulSet、Job等。
无状态Deployment是最常用的Controller，定义一组完全相同的Pod，如Pod名称、副本数、端口等，Deployment控制器会保证集群中的Pod与定义一致，即故障时可以自动恢复。
有状态StatefulSet能够保证Pod的顺序和唯一性，与Deployment一样基于一组完全相同的容器定义，但不同的是，StatefulSet为每个Pod维护一个具有黏性的身份标志，使他们不随重启改变。
守护进程集DaemonSet用于每个节点最多只运行一个Pod副本的场景，确保全部（或者某些）节点上运行一个Pod的副本。当有节点加入集群时，可以自动的向该节点调度一个Pod副本。当有节点从集群移除时，节点上Pod也会被回收。删除DaemonSet将会删除它创建的所有Pod。
普通任务Job用于运行一个或多个Pod，并等待一定数量的Pod成功结束。当Pod成功完成时，Job会进行跟踪，当成功完成的Pod达到指定数量时，Job就成功结束。如果该Pod失败了，Job会重新创建一个Pod。
定时任务CronJob也是Job的定时调度版本，用于运行定时、重复任务，例如定时通知、定时备份等场景。
图-2 工作负载架构图
其他集群管理能力
除以上三种功能外，云容器引擎还提供了例如命名空间管理、配置信息管理、Service配置、后端存储配置、自动扩容等功能，全面覆盖Kubernetes集群的日常维护和管理工作，如下图。
应用是以容器的形态运行的，而Kubernetes的最小调度单位是Pod，一个Pod中存在一个或多个容器，因此，对于Kubernetes的管理本质上是对容器的管理。
图-3 Kubernetes能力集
1. 服务Service
Service是Kubernetes中工作负载提供服务的入口，是一个应用访问另一个应用的方式。Service代表一组Pod，由于Pod IP是随机的，且可能会因重启改变，因此不应该直接访问Pod IP。而集群IP是Service在集群中的具体实现，该IP地址一经创建便不会改变，Kubernetes负责建立和维护Service与Pod的映射关系，因此用户只需要访问Service的IP，无论后端Pod如何变化，对用户都不会有任何影响。
Service提供了以下访问容器服务的方式：
集群外访问：
负载均衡（LoadBalancer）：将各节点IP和端口注册到负载均衡中，请求访问时，通过负载均衡选择合适的节点，然后通过Service端口和容器端口访问对应容器。
节点访问（NodePort）：请求通过节点IP、节点端口、Service端口和容器端口访问对应容器。
集群内访问（ClusterIP）：通过集群IP、Service端口和容器端口访问对应容器。
图-4 Service架构图
2. 存储
存储卷PV(Persistent Volume)、存储卷声明PVC(Persistent Volume Claim)是Kubernetes的存储池管理方案，用于为集群提供存储空间。
PV：后端存储的一块存储空间，云容器引擎的后端存储可以是主机共享存储上的存储卷，也可以是在集群工作节点上划分的一块存储空间。
PVC：对PV的申请说明，在PVC中指定存储资源的容量大小和访问模式（比如只读）等信息，部署应用时选择该PVC，Kubernetes即会自动为应用挂载符合条件的PV。
3. 配置信息
配置项（ConfigMap）和密钥（Secret）组成了Kubernetes的配置系统，将配置与容器分离，使配置信息不随容器的销毁或重启而消失或改变，容器创建后可直接加载使用，以实现最大化的可移植性；同时，通过统一的配置中心，也可以集中式的对配置信息进行管理维护。
配置项：用于定义容器的一些固定配置信息，如日志存储路径、Pod间依赖关系等。
密钥：用于保存敏感数据，如密钥、证书等。
4. 命名空间Namespace
用于实现应用间的逻辑隔离（节点和存储除外），不同命名空间的应用默认不可以互相访问。
