网络规划

1.      基础网络模式

根据组网方案配置UIS云平台的网络自动化信息。

增加UIS标准版站点后，UIS云平台已自动为该类型站点配置了网络自动化信息，云管理员可以选择修改网络出口可用的VLAN范围。



1. 单击顶部导航栏中的[云运维/基础设施/网络规划]菜单项，进入网络规划页面。

2. 单击“网络自动化”页签，进入网络自动化页面，如图-1所示。

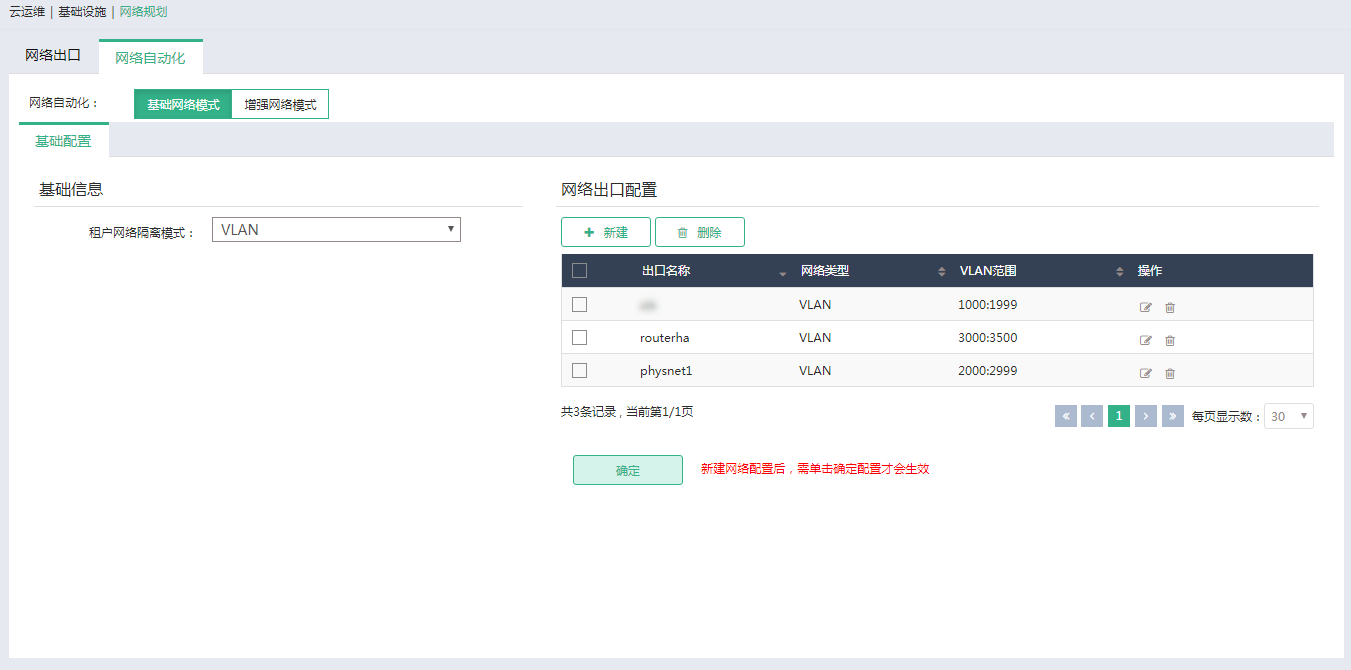

图-1 网络自动化配置



3. 单击右侧“网络出口配置”页面的<新建>按钮，弹出新建网络出口配置界面。

图-2 新建网络出口配置





4. 配置以下参数：

• 网络类型：支持VLAN和FLAT两种类型。

• VLAN：同一个物理网络中，多个虚拟机实例间使用VLAN技术封装隔离。

• Flat：所有虚拟机实例都桥接到同一个虚拟网络，没有网络隔离功能。

• 出口名称：选择已通过计算节点新建的网络出口的名称。

• VLAN范围：为所选网络出口分配可用VLAN范围。

5. 单击<新建>按钮，完成新建网络出口配置操作。

6. 单击“网络自动化配置”页面<确定>按钮，配置生效。

出口列表页签下的网络出口是所有可配置的出口，网络自动化页签下的网络配置是已经配置生效的网络出口。



2.      增强网络模式

配置增强网络模式之前请先确保已在UIS标准版中部署UIS-Sec组件。UIS-Sec组件的部署方式请参见【UIS-Sec安全服务手册】。



1. 单击顶部导航栏中的[云运维/基础设施/网络规划]菜单项，进入网络规划页面。

2. 选择“网络自动化”页签，进入网络自动化页面，选择“网络增强模式”页签，如图-3所示。

图-3 网络自动化配置



3. 单击右侧“网络出口配置”页面的<新建>按钮，弹出新建网络配置界面。

图-4 新建网络出口配置



4. 配置以下参数：

• 网络类型：支持VLAN和Flat类型。

• VLAN：同一个物理网络中，多个虚拟机实例间使用VLAN技术封装隔离。

• Flat：所有虚拟机实例都桥接到同一个虚拟网络，没有网络隔离功能。

• 出口名称：选择已通过计算节点新建的网络出口的名称。

• VLAN范围：为所选网络出口分配可用VLAN范围。

5. 单击<新建>按钮，完成新建网络出口配置操作。

6. 单击“网络自动化配置”页面<确定>按钮，配置生效。
