网络配置

创建裸金属部署网（Provision）

对于裸金属，目前仅支持FLAT网络；FLAT组网每台裸金属必须且只能配置一个管理网，其余都是业务网。

  1. 选择顶部“云服务”页签，单击左侧导航树[网络与安全/网络]菜单项，进入网络页面。

  1. 单击<新建>按钮，弹出新建网络对话框。

  1. 管理网要求名称必须以ironicMagNet为前缀，网络类型需选择FLAT，且必须是共享网络。如创建业务网络，则网名称不要以ironicMagNet为前缀，且不是共享网络。

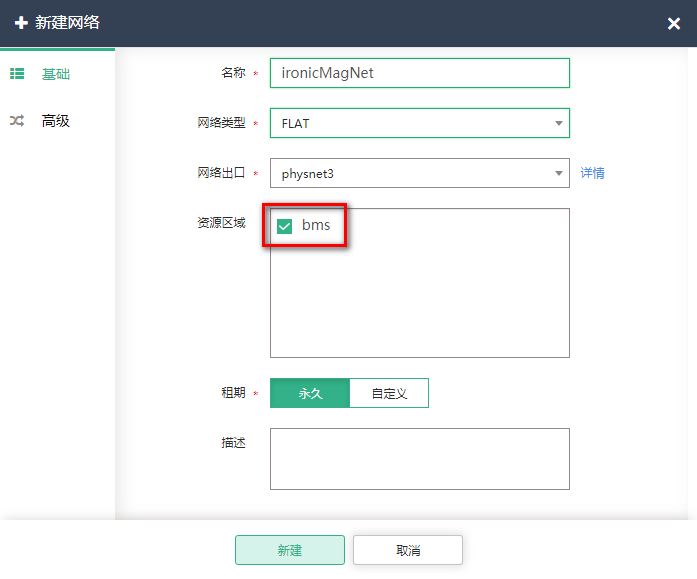

图-1 新建网络



  1. 单击网络名称，进入网络详情页面，单击<新建子网>按钮，弹出新建子网对话框。

  1. 设置参数，此处需在高级页面开启DHCP功能否则无法成功完成裸金属节点部署。点击<新建>按钮，完成新建子网。

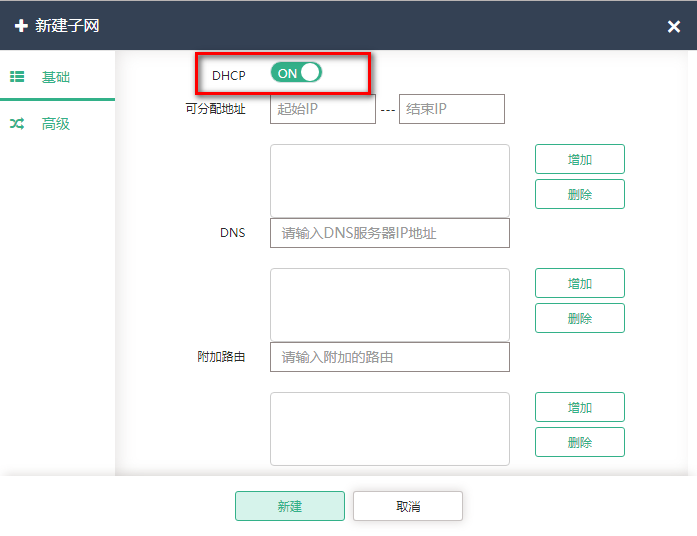

图-2 新建子网



虚拟交换机配置

如果在前期网络规划中，管理网和部署网（Provision网络）可以互通，则无需执行步骤2-4。

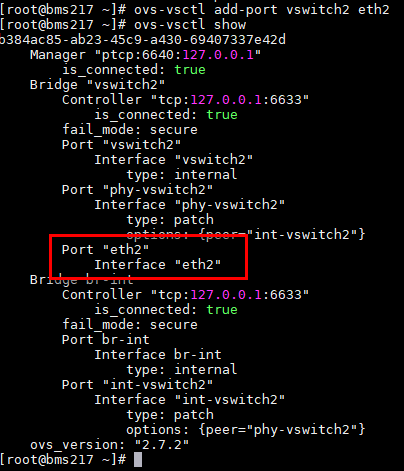

  1. 绑定业务端口。UIS云平台前台完成裸金属管理网络创建后，为了保证裸金属可用域网络出口可以正常使用，需要绑定业务网卡，将部署网卡（Provision）添加到网络出口之上，如下。

#ovs-vsctl add-port vswitch3 eth2

#ovs-vsctl show

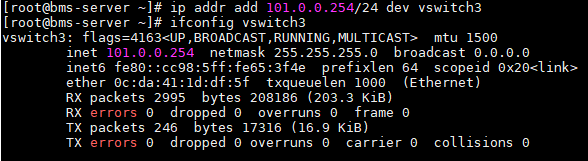

  1. 为网络出口网桥配置部署网段IP。

#ip addr add 101.0.0. 254/24 dev vswitch3

#ifconfig vswitch3



  1. 测试部署网络连通性。

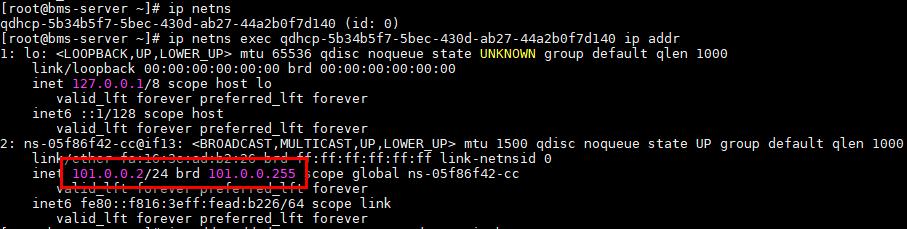

  1. 检查裸金属管理节点是否存在裸金属管理网对应的命名空间，查看其内部IP

#ip netns

qdhcp-5b34b5f7-5bec-430d-ab27-44a2b0f7d140 (id: 0)

#ip netns exec qdhcp-5b34b5f7-5bec-430d-ab27-44a2b0f7d140 ip addr

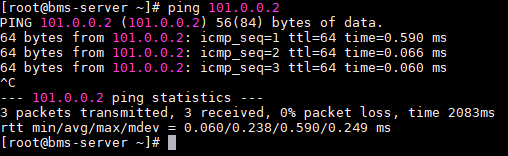

  1. 测试网络连通性

#ping 101.0.0.2

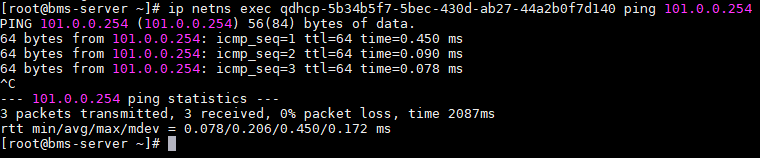

  1. 同样可以在网络命名空间中ping 101.0.0.254。



  1. 修改ironic配置/etc/ironic/ironic.conf，将上述网桥IP写入配置，再重启openstack-ironic-conductor服务。

api_url=http://101.0.0.254:6385

tftp_server=101.0.0.254

systemctl restart openstack-ironic-conductor.service
