虚拟交换机
虚拟交换机是通过软件模拟的，具有实体交换机功能的网络平台，为虚拟机、主机、外部网络提供网络连接。

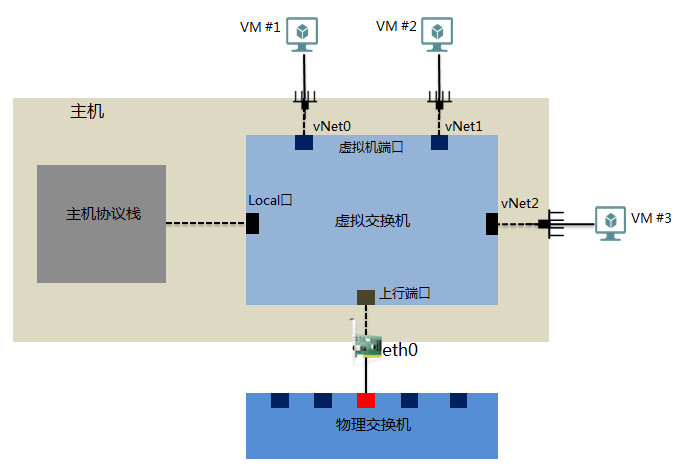

虚拟交换机主要提供三种类型的端口：
虚拟机端口：连接虚拟机的虚拟网卡的端口。
Local口：连接主机协议栈的端口。
上行端口：连接主机的物理网卡的端口。
如果Local口或者虚拟机端口设置了VLAN，那么物理交换机上对应的物理端口需要设置相应的VLAN通过，否则主机或者虚拟机无法与外部网络通信。
主机的虚拟交换机管理包括增加虚拟交换机、修改虚拟交换机、启用虚拟交换机、删除虚拟交换机、设置虚拟交换机的带宽占用比例和虚拟交换机的高级设置功能，如端口镜像管理、DHCP服务配置、NetFlow配置。
|
|
单击<界面定制>按钮，可以调整显示列表的内容和顺序。 |
注意事项
UIS超融合管理平台不允许删除正在被虚拟机使用的虚拟交换机。
修改虚拟交换机的配置有可能会导致网络不通，需要谨慎操作，确保无业务情况下进行修改，且外部网络配置同步调整完成。
虚拟交换机暂停后，虚拟交换机不再提供服务。因此，必须在确保未使用虚拟交换机的前提下执行暂停虚拟交换机的操作，否则会导致业务中断。
修改主机的管理网IP地址可能引起主机与集群的网络不通，影响业务。请谨慎执行该操作，请先停止主机上所有业务、暂停并删除共享存储并从集群删除主机节点，具体方法请联系H3C技术支持。
增加虚拟交换机
选择顶部“云资源”页签，单击左侧导航树[物理主机/物理主机列表]菜单项，进入物理主机列表页面。
选择目标主机，进入主机的概要信息页面。选择“虚拟交换机”页签，进入该主机的虚拟交换机列表页面。
单击<增加>按钮，弹出增加虚拟交换机对话框。
设置相关参数。关于参数的详细介绍，请参见参数说明。
单击<完成>按钮完成操作。
修改虚拟交换机
选择顶部“云资源”页签，单击左侧导航树[物理主机/物理主机列表]菜单项，进入物理主机列表页面。
选择目标主机，进入主机的概要信息页面。选择“虚拟交换机”页签，进入该主机的虚拟交换机列表页面。
选择需要修改的虚拟交换机，单击对应的操作列
图标，弹出修改虚拟交换机对话框。
修改相关参数。关于参数的详细介绍，请参见参数说明。
单击<完成>按钮完成操作。
启用虚拟交换机
选择顶部“云资源”页签，单击左侧导航树[物理主机/物理主机列表]菜单项，进入物理主机列表页面。
选择目标主机，进入主机的概要信息页面。选择“虚拟交换机”页签，进入该主机的虚拟交换机列表页面。
选择需要启用的虚拟交换机，单击对应的操作列
图标，弹出启用虚拟交换机确认对话框。
单击<确定>按钮完成操作。
删除虚拟交换机
选择顶部“云资源”页签，单击左侧导航树[物理主机/物理主机列表]菜单项，进入物理主机列表页面。
选择目标主机，进入主机的概要信息页面。选择“虚拟交换机”页签，进入该主机的虚拟交换机列表页面。
选择需要删除的虚拟交换机，单击对应的操作列
图标，弹出删除虚拟交换机确认对话框。
单击<确定>按钮完成操作。
设置虚拟交换机的带宽占用比例
选择顶部“云资源”页签，单击左侧导航树[物理主机/物理主机列表]菜单项，进入物理主机列表页面。
选择目标主机，进入主机的概要信息页面。选择“虚拟交换机”页签，进入该主机的虚拟交换机列表页面。
选择物理接口复用的虚拟交换机，单击对应的操作列
图标，弹出带宽占比对话框。
设置带宽占用比例，单击<确定>按钮完成操作。
参数说明
网络类型：虚拟交换机的网络类型，默认为业务网络。
管理网络：此类型的虚拟交换机用于传输UIS超融合管理平台与各主机之间控制层数据。
业务网络：此类型的虚拟交换机用于传输虚拟机业务数据。
存储网络：此类型的虚拟交换机用于传输主机与存储服务器之间的数据，且不允许虚拟机连接使用。
备份网络：此类型的虚拟交换机用于传输虚拟机备份到远端服务器时的备份数据，且不允许虚拟机连接使用。一个主机上只允许存在一个此类型虚拟交换机。
迁移网络：此类型的虚拟交换机用于传输虚拟机迁移时的数据，且不允许虚拟机连接使用。一个主机上只允许存在一个此类型的虚拟交换机。
其他网络：此类型的虚拟交换机用于传输上述未提及的其他类型的数据。
转发模式：虚拟机流量的转发模式，默认为VEB。
VEB：Virtual Ethernet Bridge，虚拟以太网桥。在这种模式下，虚拟机与虚拟机之间的流量通过纯软件的方式进行转发。
VLAN ID：虚拟交换机Local口的VLAN ID，单独划分VLAN后，可将主机的网络流量与虚拟机的网络流量进行二层隔离。
启用DPDK：设置DPDK功能，开启后可以提升虚拟机的网络性能。该选项在软件试用版期间和使用UIS标准版增强包License注册后才可见。如果使用UIS标准版License进行软件注册，将不能使用DPDK功能。
MTU：设置虚拟交换机允许通过最大数据包的大小，单位为Byte。默认vswitch0不允许修改MTU的值。
启用组播：设置虚拟交换机的组播功能，开启后虚拟交换机可以实现组播流量的正常转发。默认vswitch0不允许启用组播。
物理接口：选择虚拟交换机使用主机的物理网卡接口。一个物理接口只能被一个虚拟交换机使用。当主机的物理接口都被其他虚拟交换机使用时，物理接口选项不可填。若一个虚拟交换机没有使用物理接口，则连接该虚拟交换机的虚拟机只能彼此进行通信，而无法与外部网络进行通信。选择多个物理接口时，需要配置链路聚合模式和负载分担模式。
IP地址：配置虚拟交换机的IP地址。
子网掩码：配置对应的子网掩码。
网关：配置主机的网关地址，一台主机只能配置一个网关。
链路聚合模式：虚拟交换机使用的物理网卡之间的链路聚合方式，包括静态、动态，推荐使用动态模式。当此参数设置为动态时，物理交换机上需要开启LACP功能。
负载分担模式：虚拟交换机使用的物理网卡之间的负载分担模式，包括高级、基本、主备，默认为高级。当选择两个或两个以上物理接口时，才允许设置此参数。
高级：根据转发报文的以太网类型、IP报文协议、源IP地址、目的IP地址、应用层源端口和目的端口进行负载分担，适用于对负载分担有特殊需求的场景，推荐使用高级负载分担。
基本：根据转发报文的源MAC地址和VLAN Tag进行负载分担。
主备：根据物理网卡主备进行负载分担。当主网卡出现故障，自动使用备网卡进行网络流量的处理。
故障恢复切换：若启用故障恢复切换，当主网卡恢复正常，自动切换回主网卡；若不启用故障恢复切换，当主网卡恢复正常，依然使用备网卡处理，不会自动切换回主网卡。当负载分担模式为“主备”时，需要设置此选项。
主链路选择方式：当负载分担模式为“主备”时，需要设置主链路的选择方式。
速率优先：根据网卡的速率选择主网卡，速率高的作为主网卡。当网卡速率相同时，系统随机选择一个网卡作为主网卡。
手动配置：通过指定网卡的分担优先级选择主网卡，优先级高的作为主网卡。需要设置网卡的分担优先级。
分担优先级：从上往下进行优先级排序，最上面的优先级最高，即作为主网卡。
