配置网络

虚拟交换机是构成虚拟化管理平台网络的关键角色，是指通过软件模拟的、具有实体交换机系统功能的网络平台。虚拟交换机的运行方式与物理以太网交换机十分相似。它检测与其虚拟端口逻辑连接的虚拟机信息，并通过此信息向正确的虚拟机转发流量。虚拟交换机通过绑定主机上的物理网卡，可以实现主机、虚拟机与外部物理网络的连接。

将主机添加到主机池或集群后，需要配置主机的虚拟交换机。管理平台网络中包括了管理网、存储网和业务网，分别对应管理虚拟交换机、存储虚拟交换机和业务虚拟交换机。安装完管理平台软件后，默认配置了管理网虚拟交换机“vswitch0”，存储虚拟交换机和业务虚拟交换机需要根据规划手动配置。

在集群[cluster]页面，选择[虚拟交换机]页签，单击<增加虚拟交换机>按钮，弹出增加虚拟交换机对话框。

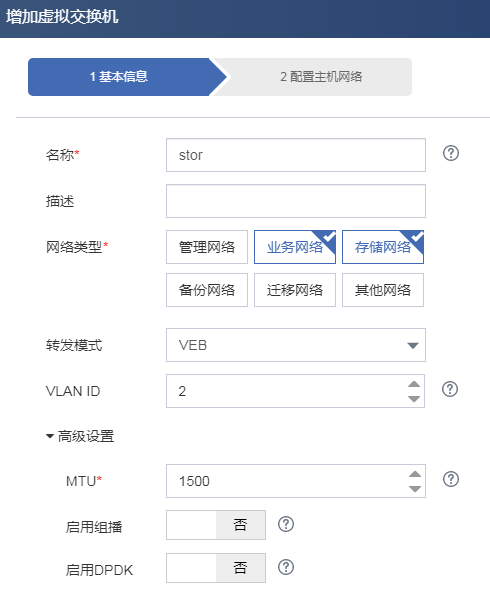

配置基本信息。在“名称”栏输入规划的存储虚拟交换机名称“stor”，“转发模式”栏选择“VEB”时，“VLAN ID”栏根据实际规划配置，然后单击<下一步>按钮。

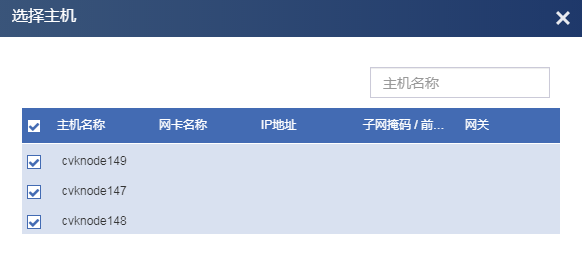

配置主机网络。勾选需要增加虚拟交换机的主机，然后单击<确定>返回配置主机网络对话框。

配置物理接口。单击右侧操作列的配置物理接口图标，在弹出的配置物理接口对话框中，选择规划的存储虚拟交换机的网口，在“IP地址”栏和“子网掩码”栏输入规划的IP地址和子网掩码信息。需要为所有主机都配置物理接口。

一个主机只能配置一个网关。如果配置多个网关，将有可能导致不可预知的问题。

如不需要设置物理接口的链路聚合则直接单击<完成>按钮。

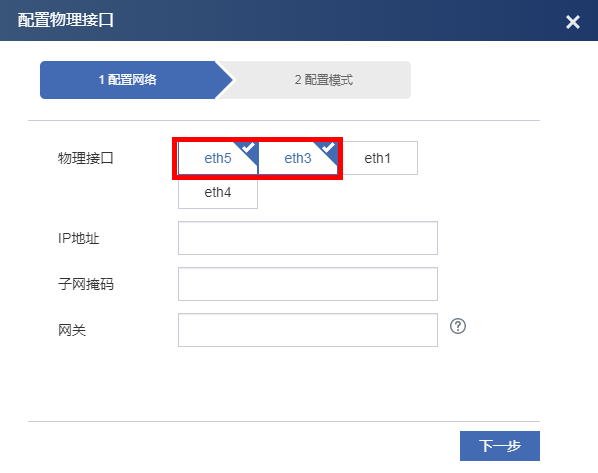

也可以根据规划选择多网卡进行链路聚合模式及负载分担模式设置（可选）。

根据规划选择多个物理接口后，单击<下一步>按钮。

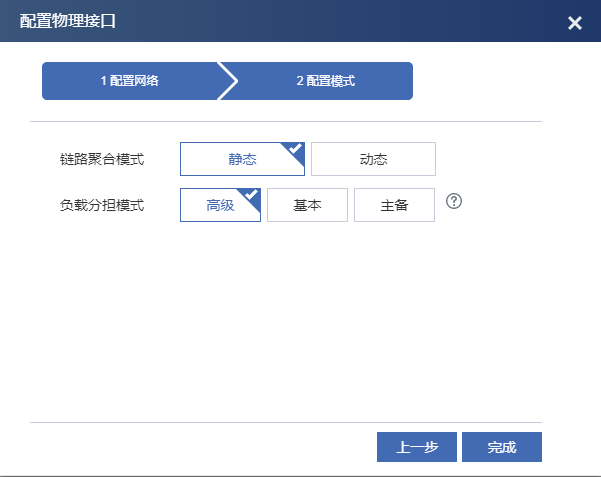

根据需要设置物理接口的配置模式，单击<完成>按钮，完成物理接口配置。

· 与虚拟交换机连接的物理交换机上需要配置相应的链路聚合，否则将有可能导致虚拟化内核平台不可用。

· 如果虚拟交换机配置了“动态链路聚合”，则连接的物理交换机上必须配置动态聚合。

· 如果虚机交换机配置了“静态链路聚合”，且负载分担模式为“基本负载分担”或者“高级负载分担”，则物理交换机上应配置静态聚合；负载分担模式为“主备负载分担”，则物理交换机上不应该配置聚合。
