存储复制容灾配置
基于存储复制的容灾可以针对两种场景：
存储阵列支持SRA（Storage Replication Adapter，存储复制适配器）接口的场景。
存储阵列不支持SRA接口的场景。
|
|
SRA是存储系统与SRM通信的桥梁。它为SRM提供的功能包括存储系统发现、复制LUN卷、故障切换演练、灾难恢复等。当SRM进行计划演练、计划恢复、故障恢复时，SRA可以为SRM提供相应资源，配合SRM自动完成虚拟化环境自动化容灾流程。 |
基于存储复制的容灾，支持对同构云场景的容灾。通过存储阵列的远程复制功能，在生产站点和恢复站点之间进行异步远程数据复制，当生产站点出现故障时，将业务切换到容灾站点。
适用场景
基于存储复制的容灾适用于同构云（H3C CAS CVM）容灾场景，指生产站点与灾备站点是相同版本的CVM管理平台，要保护的生产机为CVM上的虚拟机。
适用于数据中心级的容灾。
灾备等级
RPO为分钟级
RTO为分钟级
软硬件要求
软件版本：E0536及以后版本，企业增强版，需包含SRM组件License。
存储要求：
存储自动化支持：红杉存储、HPE 3PAR存储、HPE Primera存储（E0709及以后版本）、ONEStor存储（E0709及以后版本）。
3PAR版本：最低版本为#default：3.2.2.709，支持远程复制（remote copy）和双活（需Peer Persistence License支持），主备存储服务器版本一致。
HP存储阵列：需支持远端复制功能。
实现机制
在存储阵列层，通过存储远程复制，完成对业务虚拟机数据的备份。业务层通过配置保护组，将保护站点受保护的虚拟机配置同步到灾备站点。灾难发生时，利用备份的存储数据及同步的配置，在灾备站点拉起虚拟机，将业务切换到灾备站点。
存储复制容灾，依赖于存储阵列的复制功能，因此要求保护站点和恢复站点的存储复制技术要一致，且存储阵列上必须有存储复制功能和快照功能的授权。

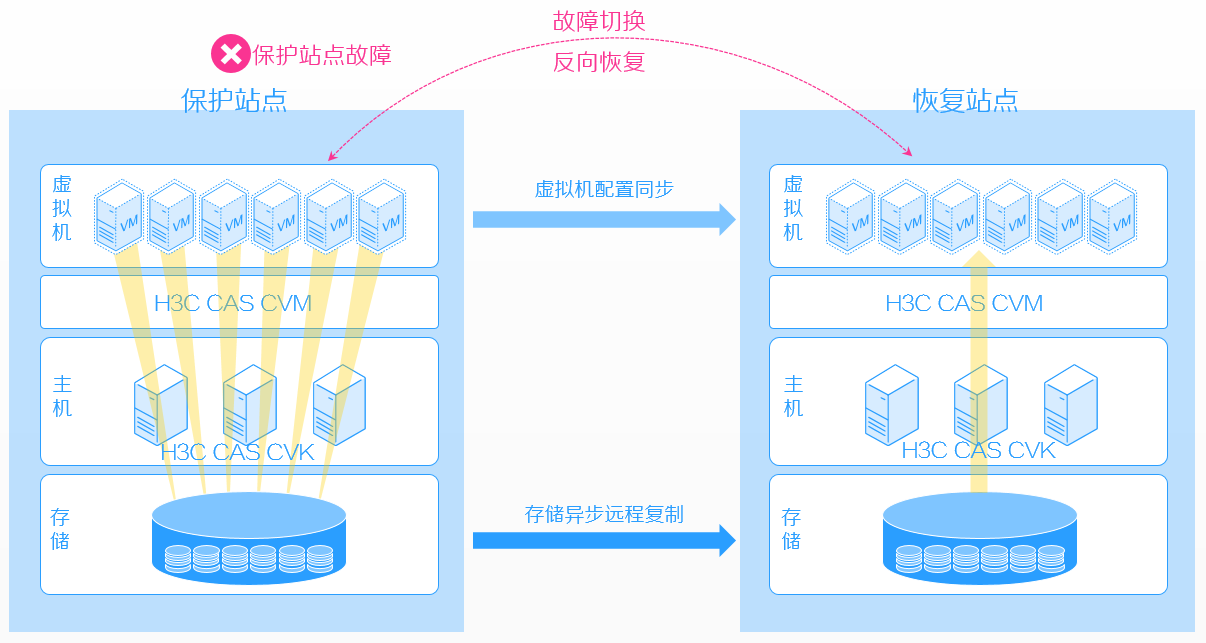

图-1 存储复制容灾实现机制
功能特色
利用存储阵列复制技术，在存储阵列层完成受保护虚拟机数据的复制，减少容灾业务对生产服务器的性能影响。存储阵列支持同步/异步复制模式，可根据客户RPO、RTO需求及场景，选择不同的复制模式。
一键式快速恢复业务：通过管理系统，事先将故障恢复的流程进行演练，可以做到一键式的故障恢复切换，降低故障恢复的RTO。
便捷的管理维护：一站式管理本地站点和远端站点，在某个管理系统进行容灾相关的配置，配置信息会同步到具有容灾关系的管理系统，不需要在多个管理系统之间来回切换即可完成配置。
针对不同存储阵列的卷实现一对多的异地容灾，一个保护站点可以在多个恢复站点进行故障恢复。
实现故障演练：在不影响现有业务正常运行的情况下，可以多次进行无中断的故障演练测试，确保实现可预测的恢复过程及恢复目标。
存储阵列不局限于存储厂家，只需要保护站点和恢复站点的两台存储之间可以实现数据的复制功能和快照功能即可。对于不支持SRA的存储阵列，在进行故障切换的过程中需要通过手工的辅助工作来完成存储环境的准备。
