负载均衡、监听器及实服务器组配置

配置步骤

  1. 创建负载均衡loadbalance1。

  1. 在导航栏中单击“网络服务“页签，在左侧导航树中单击[网络与安全/负载均衡]，进入负载均衡页面。

  1. 单击<新建>按钮，创建负载均衡loadbance1。虚服务网络选择子网网段10.0.0.0/8。

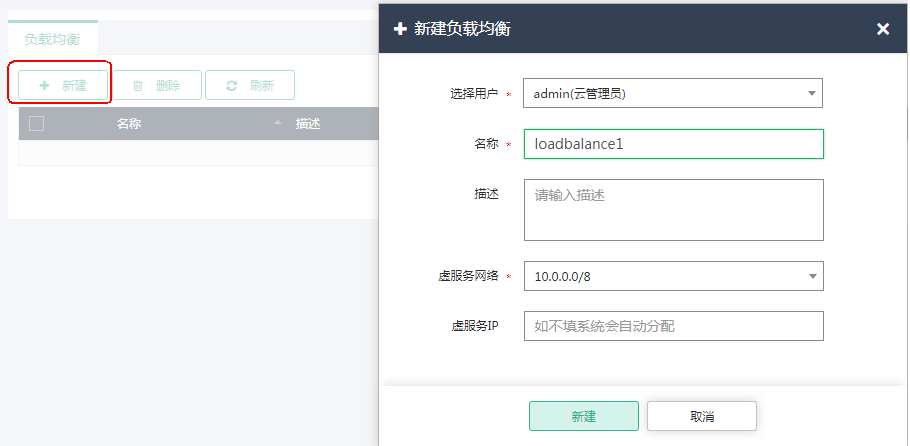

图-1 新建负载均衡-1



图-2 新建负载均衡-2



  1. 创建监听器。

  1. 单击负载均衡名称loadbalance1，进入负载均衡详细信息页面。

  1. 在”监听器“页签中，单击<新建>按钮，创建监听器monitor1，监听协议选择TCP，端口输入22。

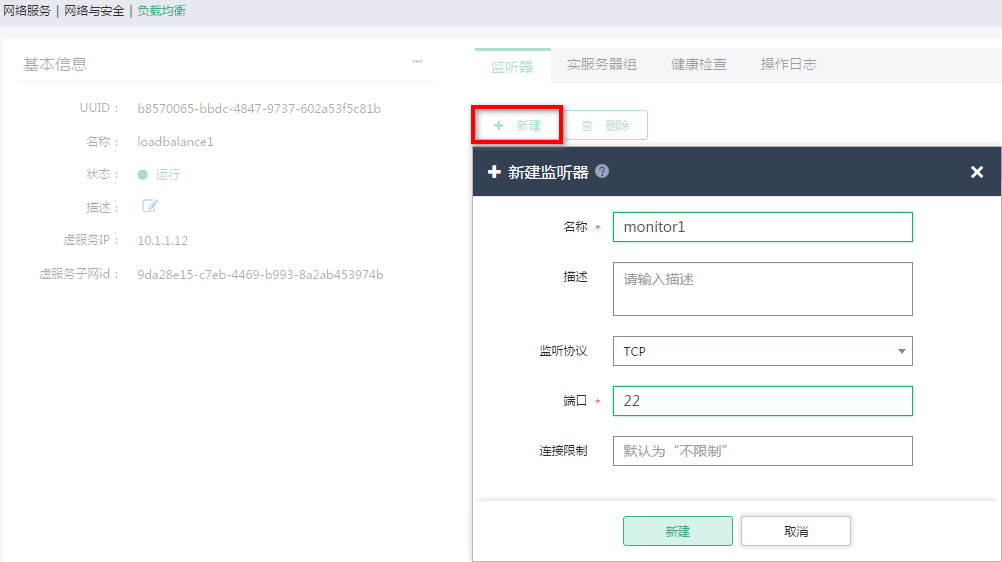

图-3 创建监听器



  1. 创建实服务器组。在”实服务器组“页签中，单击<新建>按钮，创建实服务器组sf1，监听器选择monitor1，均衡算法选择轮转算法。

图-4 创建实服务器组



  1. 添加实服务成员。

  1. 在”实服务器组“页签中，单击实服务器组sf1中的<更多操作>按钮，选择”新建实服务“选项。

图-5 添加实服务成员-1

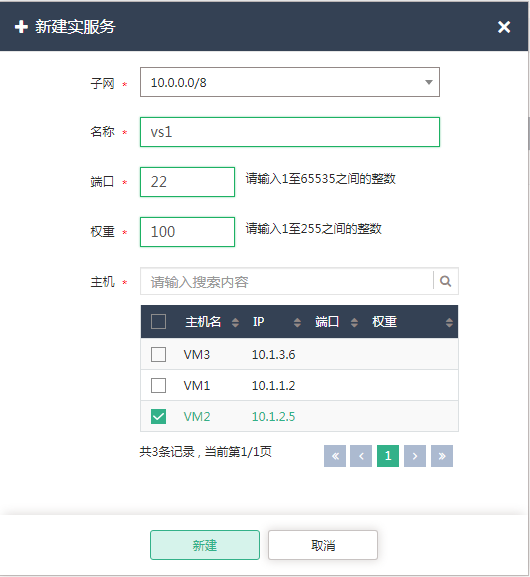

  1. 在新建实服务界面，添加实服务成员vs1，端口配置22，权重配置100，主机选择VM2。

图-6 添加实服务成员-2

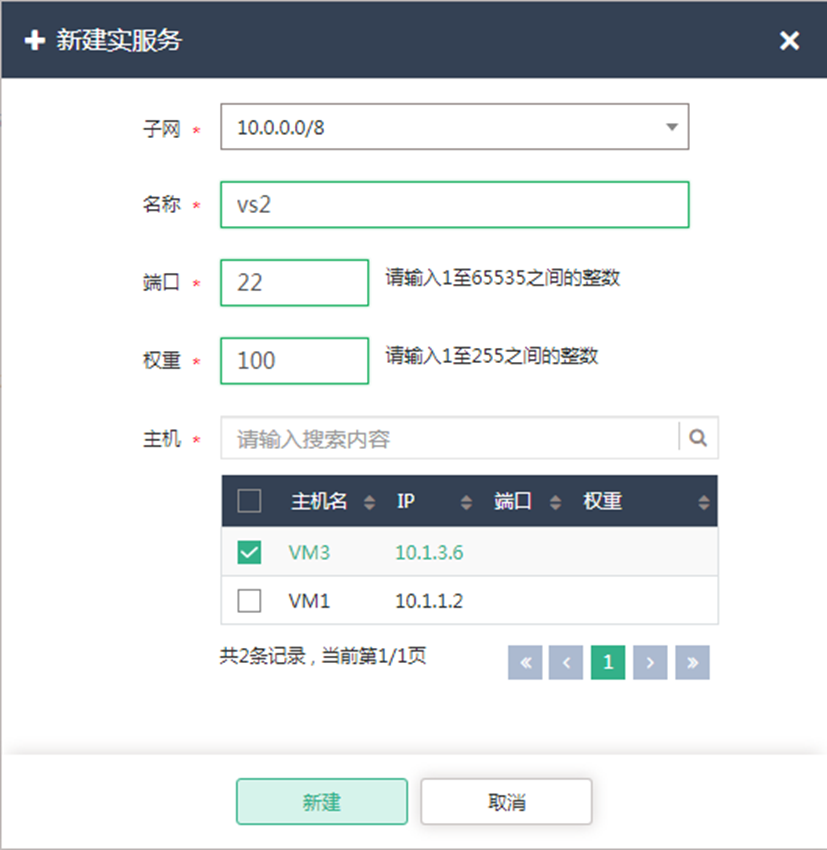

  1. 在新建实服务界面，添加实服务成员vs2，端口配置22，权重配置100，主机选择VM3。

图-7 添加实服务成员-3



  1. 创建健康检查。在”健康检查“页签中，单击<新建>按钮，创建健康检查icmp，实服务器组选择sf1，类型选择ping，其他参数默认。

图-8 创建健康检查



  1. 新建公网IP并分配给负载均衡。

  1. 在导航栏中选择“网络服务”页签，在左侧导航树中单击[网络与安全/公网IP]菜单项，进入公网IP页面。

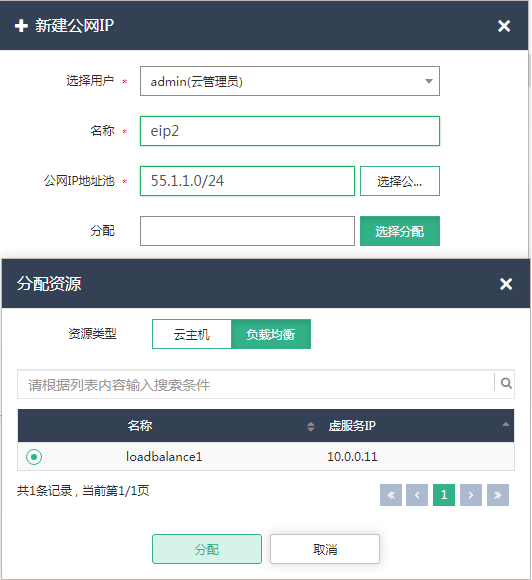

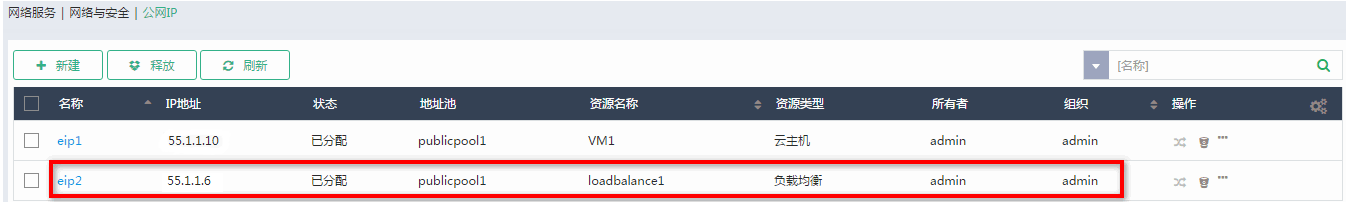

  1. 单击<新建>按钮，创建公网IP eip2，公网IP地址池选择创建的publicpool1，分配资源选择负载均衡loadbalance1。

图-9 新建公网IP并分配给负载均衡



  1. 完成创建后如下图所示。

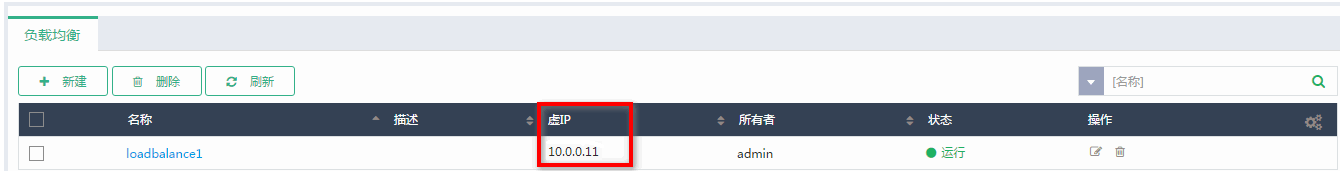

图-10 完成创建



验证配置

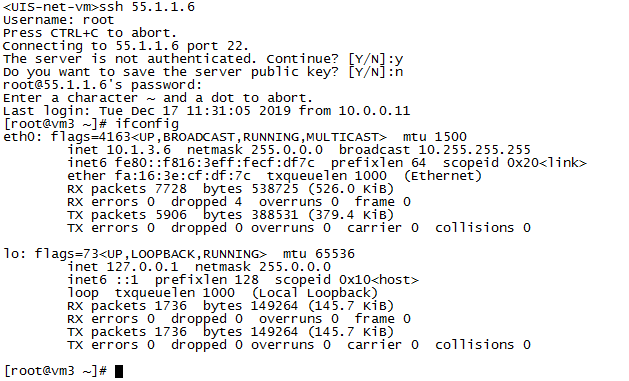

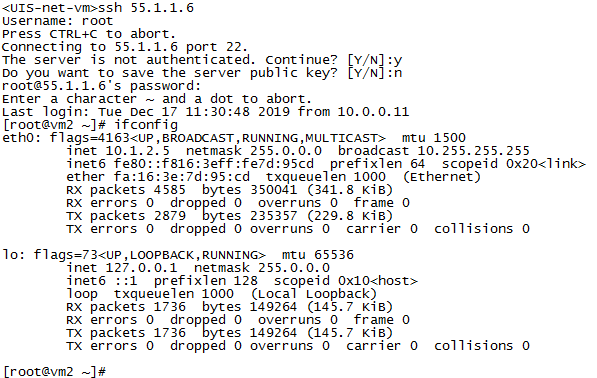

  1. 外网通过公网IP可以访问负载均衡，负载均衡会将请求分发到实服务上。外网交换机ssh负载均衡分配的公网IP55.1.1.6，可以正常访问到内网实服务VM2和VM3。

图-11 外网通过公网IP可以访问负载均衡

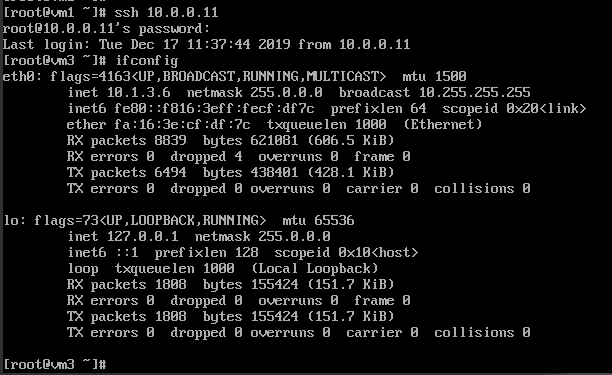

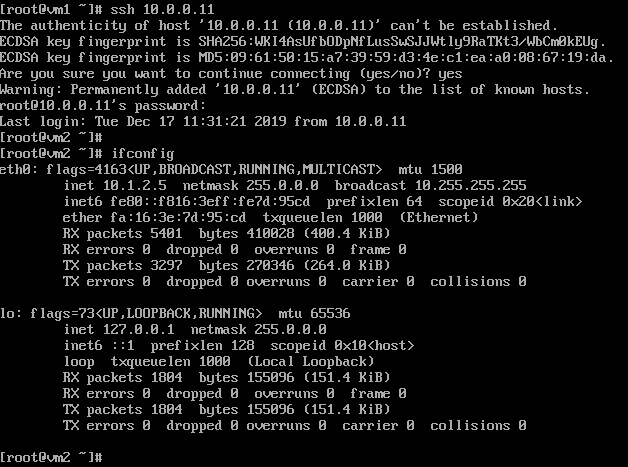

  1. 内网其他虚机访问负载均衡虚IP，负载均衡会将请求分发到实服务上。内网虚机VM1 ssh负载均衡的虚IP 10.0.0.11，可以正常访问到内网实服务VM2和VM3。

图-12 内网其他虚机访问负载均衡虚IP
