防火墙及规则配置

配置步骤

  1. 创建防火墙firewall1。

  1. 在导航栏中单击“网络服务”页签，在左侧导航树中单击[网络与安全/防火墙]菜单项，进入防火墙页面。

  1. 在“防火墙”页签中，单击<新建>按钮，创建防火墙firewall1。

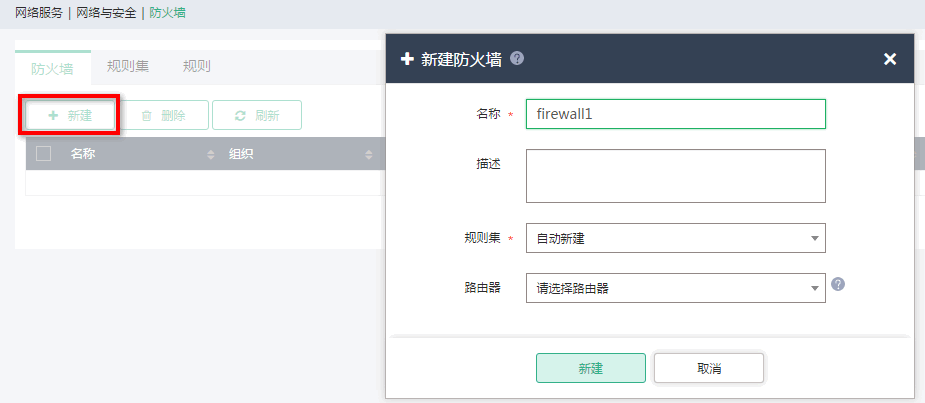

图-1 创建防火墙



  1. 创建防火墙规则。

  1. 在”防火墙“页面”规则“页签中，单击<新建>按钮，创建防火墙规则。

  1. 新建一条规则rule1，配置参数如下：匹配方式：选择五元组。协议：选择ANY。行为：选择接受。其他参数默认。

图-2 创建防火墙规则1



  1. 新建一条规则rule2，配置参数如下：匹配方式：选择五元组。协议：选择TCP。行为：拒绝。源IP：输入10.1.2.5/24。目的端口：输入22。其他参数选择默认。

图-3 创建防火墙规则2



  1. 新建规则完成后如下图所示。

图-4 完成新建规则



  1. 配置防火墙规则集选择规则。

  1. 在“防火墙”页面“规则集”页签，单击<修改>按钮，修改防火墙防火墙规则集。

图-5 规则集页面



  1. 在“修改规则集”页面，选择步骤2中创建的规则rule1，rule2，拖动rule2在rule1上面，使rule2比rule1优先级高。

图-6 修改规则集



  1. 配置防火墙连接路由器。

  1. 在”防火墙“页面”防火墙“页签中单击<更多操作>按钮选择“连接路由器”。

图-7 防火墙页面



  1. 在连接路由器页面，选择路由器router1。

图-8 连接路由器



验证配置

  1. 虚拟机VM1可以正常访问外网。虚拟机VM1（10.1.1.2）可以正常ping通公网IP地址池网关55.1.1.1，可以通过地址51.1.1.1 SSH访问出口交换机。

图-9 VM1访问外网





  1. 虚拟机VM2（10.1.2.5）可以ping通公网IP地址池网关55.1.1.1，但无法通过SSH访问外网。

图-10 VM2访问外网
