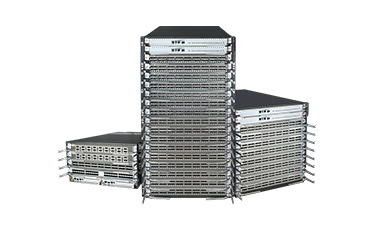

H3C S12500G-AFは、H3Cの新世代AIインテリジェントスイッチで、データセンターのコアシナリオ向けに業界最高のスイッチング性能を提供します。以下の特徴を備えています：
CLOS+マルチグレード・マルチプレーンアーキテクチャ
高性能GPU、100T+の浮動小数点演算能力
業界初のネットワーク専用AIアルゴリズム
S12500G-AFシリーズスイッチにはS12504G-AF、12508G-AF、S12516G-AFが含まれ、異なるネットワーク規模のポート密度と性能要件に対応し、データセンターネットワーク構築に強力な機器保証を提供、INTおよびSeer Networkをサポートします。
_2701563_896516_0.webp)
先進的なCLOS+マルチグレード・マルチプレーンスイッチングアーキテクチャ
CLOS+マルチグレード・マルチプレーンアーキテクチャ、ミッドプレーンフリーデザインにより、継続的な帯域幅アップグレード能力を提供し、システム帯域幅と進化能力を向上させ、機器全体の容量をスムーズに拡張可能。
48ポート10G、36ポート40GE/100GEインターフェースをサポートし、データセンターの現行および将来のアプリケーション要件に対応。
制御プレーンとデータプレーンの分離、転送と制御が分離され、ファブリスロットは5+1または4+2の冗長性をサポート。
ファンと電源は冗長設計。
AI-Insideによるインテリジェントネットワーク推進
S12500G-AFシリーズスイッチはSeerblade高性能AIコンピューティングモジュール（Tシリーズインターフェースカードのみ対応）をサポートし、ネットワークと深く統合されたインテリジェントコンピューティングプラットフォームを提供、高性能CPU、GPU、大容量ストレージを備え、中小企業向けAI+ビッグデータアプリケーションの軽量展開を実現：
高性能GPUと高速ネットワーク接続による強力な演算能力で、123TFlopsの浮動小数点演算能力を達成、従来プロセッサの100万倍の性能。
トップユニットと共同開発したネットワーク専用インテリジェントアルゴリズムにより、ネットワークインテリジェント管理と性能基準のレベル向上。
包括的なIPv6ソリューション
S12500G-AFシリーズはIPv6プロトコルスイートを完全サポート、IPv6静的ルーティング、RIPng、OSPFv3、IS-ISv6、BGP4+などのIPv6ルーティングプロトコルをサポート。豊富なIPv4からIPv6への移行技術（IPv6手動トンネル、6to4トンネル、ISATAPトンネル、GREトンネル、IPv4互換自動設定トンネルなど）を備え、IPv4からIPv6へのスムーズな移行を保証。
包括的な仮想化能力
IRF2（第2世代インテリジェントレジリエントフレームワーク）
S12500G-AFシリーズスイッチはIRF2技術をサポートし、最大4台のハイエンドデバイスを1つの論理デバイスに仮想化します（SFシリーズインターフェースカードのみ対応）。これにより、信頼性、分散性、管理の容易さにおいて強力な利点を発揮します。
信頼性：特許取得済みのホットバックアップ技術により、制御プレーンとデータプレーン上のすべての情報の冗長バックアップとデータ転送の中断防止を実現し、仮想アーキテクチャの信頼性と高性能を大幅に向上させます。単一障害点を排除し、業務中断を防ぎます。
分散性：分散型クロスデバイスリンクアグリゲーション技術により、複数のアップリンクの負荷分散と相互バックアップを実現し、ネットワークアーキテクチャ全体の冗長性とリンクリソースの利用率を向上させます。
管理の容易さ：弾力性のあるアーキテクチャ全体が1つのIP管理を共有するため、ネットワーク機器管理が簡素化され、ネットワークトポロジ管理が容易になり、運用効率が向上し、保守コストが削減されます。
MDC（マルチテナントデバイスコンテキスト）
S12500G-AFシリーズスイッチは、MDC技術により1:Nの仮想化能力を実現できます。つまり、1台の物理スイッチをN台の論理スイッチに仮想化し、最大16台の論理スイッチを仮想化可能です。これにより、複数の顧客がコアスイッチを共有するニーズに対応できます。単一ボードのポートを異なるMDCに分割することで、コアスイッチの能力を最大限に活用し、ユーザーの投資コストを削減できます。MDC技術の使用により、業務の安全な分離を実現します。
クラウドコンピューティングデータセンターのアプリケーション要件
S12500G-AFシリーズスイッチはVXLAN（Virtual eXtensible LAN）技術をサポートします。VXLANはIPネットワークを基盤とし、「MAC in UDP」カプセル化を採用したレイヤ2 VPN技術です。VXLANは、既存のサービスプロバイダーまたは企業IPネットワークを基盤として、分散した物理サイト間のレイヤ2相互接続を提供し、異なるテナント間の業務分離を実現できます。
S12500G-AFシリーズスイッチはEVPN（Ethernet Virtual Private Network）をサポートします。EVPNはレイヤ2 VPN技術であり、制御プレーンではMP-BGPを使用してEVPNルーティング情報をアドバタイズし、データプレーンではVXLANカプセル化を使用してパケットを転送します。
S12500G-AFシリーズスイッチは大規模レイヤ2相互接続技術をサポートし、EVPN+VXLANによる大規模レイヤ2相互接続を実現し、データセンターを跨いだ複数サイト間の相互接続を可能にします。
S12500G-AFシリーズスイッチは大容量のARP/ND、MAC、ACLエントリをサポートし、大規模データセンターネットワークのフラットネットワーキング要件に対応できます。
S12500G-AFシリーズスイッチはROCEをサポートし、PFC/ECN/IPCC技術を含むロスレストランスポートを提供します。
革新的なマルチエンジンデザイン
革新的なハードウェア設計を採用し、独立した制御エンジン、検出エンジン、メンテナンスエンジンを通じて、システムに強力な制御能力と50msの高信頼性保証を提供します。
分散型制御エンジンにより、すべての業務ボードは強力な制御処理システムを提供し、さまざまなプロトコルメッセージや制御メッセージを容易に処理し、プロトコルメッセージの細かい制御をサポートし、システムにプロトコルメッセージ攻撃に対する完全な防御能力を提供します。
分散型検出エンジンにより、すべてのサービスボードは分散型BFD、OAMなどの高速障害検出を実行でき、制御プレーンプロトコルとの連動を実装し、高速保護切り替えと高速収束をサポートし、ミリ秒単位の障害検出を実現できます。
分散型メンテナンスエンジンにより、インテリジェントCPUシステムはインテリジェントな電力管理をサポートし、単一ボードの順次電源投入/切断をサポートできます（ボード同時電源投入による電力影響を低減し、機器寿命を延長、電磁放射を低減、システム消費電力を削減）。
DCクラスのHA
FFDRはBFDとOAM機能を提供し、高速フェイルオーバーと収束を実現します。以下にDCクラスのHA機能をリストします：
VRRP/BGP/IS-IS/RIP/OSPF/RSVP/スタティックルーティング用BFD（Tシリーズインターフェースカードのみサポート）
OSFP/BGP/IS-IS/RSVP用NSR/GR（Tシリーズインターフェースカードのみサポート）
独立した制御エンジンとスイッチファブリックモジュールによる制御プレーンとデータプレーンの分離。
制御エンジンの1+1冗長性
スイッチファブリックモジュールのN+1冗長性
ファンの1+1冗長性
電源モジュールのN+M冗長性
M-LAGアーキテクチャに基づくHA
S12500G-AFシリーズスイッチはM-LAG（DRNI）技術をサポートし、2つの物理デバイスを転送レベルで1つのデバイスに仮想化することで、クロスデバイスリンクアグリゲーションを実現し、制御プレーンを相互に独立させ、デバイスのデュアルアクセスを実現します。機器レベルの冗長保護とトラフィック負荷分散を提供し、システムの信頼性を向上させます。
マルチレベルセキュリティ保護
S12500G-AFシリーズスイッチはQoSポリシーを使用して、データプレーンから制御プレーンへのトラフィックをフィルタリングおよび制限します。DoS攻撃時には、スイッチは重要なパケットを識別・保護し、攻撃パケットを破棄することで、正常な動作を保証します。
ラインスピード転送を保証しながら、多数のACLをサポートします。ACLはパケットフィールドの組み合わせを使用して、L2/IPv4/IPv6/MPLSトラフィックを識別および制御できます。
包括的なメンテナンスと監視
オンライン状態監視 - 専用エンジンを使用して、スイッチファブリックモジュール、バックプレーンチャネル、サービス通信チャネル、キーチップ、ストレージの状態を監視します。障害が発生すると、EMSを通じてシステムに報告されます。
カード隔離 - 指定したカードを転送プレーンから隔離します。隔離されたカードは制御プレーンで動作し続け、システムの動作に影響を与えずに、リアルタイム診断やCPLDアップグレードなどの管理操作を実行できます。
イーサネットOAM - 複数のデバイスレベルおよびネットワークレベルの障害検出方法を提供します。
グリーン
インテリジェントEMSエンジンシステム - 順次電源ON/OFFとデバイスステータスチェックをサポートするスマート電力管理を提供します。順次電源ON/OFFにより電力インパルスと電磁放射を低減し、デバイスの寿命を延ばします。さらに、デバイスステータスチェックにより故障したカードやアイドル状態のカードを隔離し、電力消費を削減します。
スマートファン管理 - ファンの温度を収集し、ファン速度を計算して、計算された速度をファントレイに割り当てます。さらに、ファン速度、障害アラームを検出し、設定に基づいて速度調整を行い、電力消費と騒音を低減し、ファンの寿命を延ばします。
内部インターフェース監視 - 使用されていない内部インターフェースを自動的にシャットダウンし、電力消費を削減します。
ハードウェア仕様
項目 | S12504G-AF | S12508G-AF | S12516G-AF |
バッファ | 32M（TシリーズLPU） 36M（SシリーズLPU） | ||
スイッチング容量 | 57.6T/387Tbps | 115.2T/516Tbps | 230.4T/1032Tbps |
スループット | 21600Mpps | 43200Mpps | 86400Mpps |
MPUスロット | 2 | 2 | 2 |
LPUスロット | 4 | 8 | 16 |
最大消費電力 | 5800 W | 12000 W | 22400W |
重量（フル設定時） | ≤ 110 kg ≤ 242.5 lb | ≤ 190 kg ≤ 418.9 lb | ≤ 352 kg ≤ 776 lb |
外形寸法（高さ×幅×奥行き） | 264 x 440 x 857 mm（6U） 10.4 x 17.3 x 33.7インチ | 531 x 440 x 857 mm（12U） 20.9 x 17.3 x 33.7インチ | 931 x 440 x 857 mm（21U） 36.7 x 17.3 x 33.7インチ |
スイッチングファブリックモジュールスロット | 6 | 6 | 6 |
MPU名称 | LSXM1SUP04T2 | LSXM2SUPT2 | |
MPUプロセッサ | クアッドコア2.2GHz | クアッドコア2.2GHz | |
MPU SDRAM | 16 GB | 16 GB | |
MPUフラッシュ | Tシリーズ：8 GB S12508G-AFで使用されるLSXM1SUPS2：1G S12508G-AF/S12516G-AFで使用されるLSXM3SUPS2：2G S12504G-AFで使用されるLSXM3SUP04S2：2G | ||
MPUコンソールポート | 1 | 1 | |
MPU MGMTポート | 2 | 2 | |
MPU USBポート | 1 | 1 | |
冗長性 | 冗長MPU、スイッチングファブリックモジュール、電源モジュール、ファントレイ | ||
温度 | 動作温度：0°C～40°C（32°F～104°F） 保管温度：-40°C～70°C（-40°F～158°F） | ||
湿度 | 5%～95%（結露なし） | ||
グリーン | 802.3azエネルギー効率イーサネット対応 | ||
安全性 | UL 60950-1 CAN/CSA C22.2 No 60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Subchapter J GB 4943.1 | ||
ソフトウェア仕様
項目 | 機能説明 |
デバイス仮想化 | IRF2.0 M-LAG(DRNI) S-MLAG |
ネットワーク仮想化 | BGP-EVPN VxLAN |
VXLAN | L2 VxLANゲートウェイ L3 VxLANゲートウェイ 分散型VxLANゲートウェイ 集中型VxLANゲートウェイ EVPN VxLAN 手動設定VxLAN IPv4 VxLANトンネル IPv6 VxLANトンネル QinQ VxLANアクセス VxLAN DCI、vxlanマッピングおよびルート再生成によるL2/L3データセンター間接続 VxLANマルチキャスト EVPN-VxLANマルチキャスト |
MPLS/VPLS | L3 MPLS VPN対応 L2 VPN対応: VLL (Martini, Kompella) MCE対応 MPLS OAM対応 VPLS, VLL対応 階層型VPLSおよびQinQ+VPLSアクセス対応 P/PE機能対応 LDPプロトコル対応 |
SDN | H3C SeerEngine-DC |
ロスレスネットワーク | PFCおよびECN DCBX RDMAおよびROCE PFCデッドロック監視 ECNオーバーレイ |
プログラマビリティ | Openflow1.3 Netconf Ansible Python/TCL/Restful APIによるDevOps自動運用 |
トラフィック分析 | sFlow Netstream（TE LPUおよびSシリーズLPU） |
VLAN | ポートベースVLAN MACベースVLAN、サブネットベースVLAN、プロトコルVLAN VLANマッピング QinQ MVRP(複数VLAN登録プロトコル) スーパーVLAN PVLAN |
MACアドレス | MACアドレスエントリの動的学習とエージング 動的、静的、ブラックホールエントリ ポートごとのMACアドレス制限 |
IPv4ルーティング | スタティックルーティングおよびデフォルトルーティング RIP(Routing Information Protocol) v1/2 OSPF (Open Shortest Path First) v2 ISIS(Intermediate System to Intermediate system) BGP (Border Gateway Protocol) ルーティングポリシー PBR |
IPv6ルーティング | スタティックルーティングおよびデフォルトルーティング RIPng OSPFv3 IPv6 IS IS BGP4+ ルーティングポリシー PBR |
マルチキャスト | IGMPスヌーピング MLDスヌーピング IPv4およびIPv6マルチキャストVLAN IPv4およびIPv6 PIMスヌーピング IGMPおよびMLD PIMおよびIPv6 PIM MSDP マルチキャストVPN |
信頼性 | LACP LLDP STP/RSTP/MSTPプロトコル、PVST互換 STP Root GuardおよびBPDU Guard RRPPおよびERPS イーサネットOAM Smartlink DLDP OSPF/OSPFv3、BGP/BGP4、IS-IS/IS-ISv6、IPv6向けPIM/IPMおよびスタティックルートのためのBFD VRRPおよびVRRPE |
QoS | Weighted Random Early Detection (WRED)およびテールドロップ ポートおよびキューに基づく柔軟なキュースケジューリングアルゴリズム、厳密な優先順位(SP)、Weighted Round Robin (WRR)、Weighted Fair Queuing (WFQ)、SP + WRR、およびSP + WFQを含む。 トラフィックシェーピング L2（レイヤ2）からL4（レイヤ4）までのパケットフィルタリング；送信元MACアドレス、宛先MACアドレス、送信元IP（IPv4/IPv6）アドレス、宛先IP（IPv4/IPv6）アドレス、ポート、プロトコル、およびVLANに基づくフロー分類により、Qosポリシーを適用、ミラーリング、リダイレクション、優先度リマークなど。 コミッテッドアクセスレート（CAR） パケットおよびバイトによるアカウンティング COPP |
テレメトリー | gRPC ERSPAN ドロップ時ミラーリング テレメトリストリーム INT iNQA パケットトレース パケットキャプチャ |
設定およびメンテナンス | コンソール、telnet、およびSSHターミナル SNMPv1/v2/v3 ZTP システムログ FTP/TFTPによるファイルアップロードおよびダウンロード BootRom更新およびリモート更新 NQA ping,tracert VxLAN pingおよびVxLAN tracert NTP PTP(1588v2) GIR Graceful Insertion and Removal |
セキュリティおよび管理 | マイクロセグメンテーション ユーザーの階層管理およびパスワード保護 AAA、RADIUS、HWTACACSを含む認証方法 DDoS、ARP攻撃、およびICMP攻撃機能のサポート IP-MAC-ポートバインディングおよびIP Source Guard SSH 2.0 HTTPS SSL PKI Boot ROMアクセス制御（パスワード回復） RMON |
オプションは特定の要件によって異なる場合があります。制限や制約が適用される場合があります。可用性を確認するには、関連するユーザーガイドを参照するか、H3Cのウェブサイトをご覧ください。https://www.h3c.com/en/home/htb/
性能と拡張性
項目 | 機能説明 | 12500G-AF (TD/TE LPU) | 12500G-AF(SF-LPU) |
仮想化 | IRF2.0スタック | 2 | 2 |
M-LAGデバイス数 | 2 | 2 | |
EDグループ | 8 | 8 | |
ACL | 入力ACL最大数 | 5.25K | IPv4: 26K |
出力ACL最大数 | 2048 | IPv4: 2K | |
転送テーブル | ジャンボフレーム長(バイト) | 9216 | 13312 |
ミラーリンググループ | 4 | 8 | |
PBRポリシー | 1000 | 1000 | |
PBRノード | 256 | 256 | |
スイッチあたりのMAC最大数 | 288K | 576K | |
IPv4 ARPエントリ最大数 | 136K | 94K-26 | |
IPv6 NDテーブル最大サイズ | 67690 | 78584 | |
IPv4ユニキャストルート最大数 | 360267 | 762k | |
IPv6ユニキャストルート最大数 | 144179 | 256k | |
IPv4 L2マルチキャストグループ | 16K | 8k | |
IPv4 L3マルチキャストグループ | 16K | 標準: 4094 最大: 8177 | |
IPv4マルチキャストルーティング | 256K | 16K | |
IPv6 L2マルチキャストグループ | 8K | 4k | |
IPv6 L3マルチキャストグループ | 8K | 標準: 4094 | |
IPv6マルチキャストルーティング | 8K | 8K | |
LAGGグループ | 1000 | 256 | |
グループあたりのLAGGメンバー数 | 32 | 255 | |
ECMPグループ | 最大4K | 最大2K | |
グループあたりのECMPメンバー数 | 2-128 | 2-128 | |
VRF | 4095 | 4k | |
インターフェース | ループバックインターフェース数 | 1K | 1K |
L3サブインターフェース数 | 500 | 4096 | |
SVIインターフェース数 | 4094 | 4094 | |
SVIセカンダリIP | 1K | 1K | |
VxLAN AC数 | 16K | 8K | |
VxLAN数 | 16K | 8K | |
VxLANトンネル数 | 9K | 4K | |
VSIインターフェース数 | 8K | 8K | |
IPv4トンネル数 | 2K | 4K | |
IPv6トンネル数 | 2K | 2K | |
VLAN数 | 4096 | 4096 | |
性能 | RIB | 1M | 1M |
MSTPインスタンス | 64 | 64 | |
PVSTインスタンス | 510 | 126 | |
PVST論理ポート数 | 2000 | 2000 | |
VRRP VRID | 255 | 255 | |
VRRPグループ | 256 | 256 | |
NQAグループ | 32 | 32 | |
静的テーブル | 静的MACアドレス | 20k | 48k |
静的ARP | 136K | 94k-26 | |
静的ND | 1K | 1K | |
静的テーブル | 静的IPv4ルーティングテーブル | 360267 | 762k |
静的IPv6ルーティングテーブル | 144179 | 256k |
製品コード | 製品説明 |
LS-12504G-AF | H3C S12504G-AF イーサネットスイッチホスト |
LS-12508G-AF | H3C S12508G-AF イーサネットスイッチホスト |
LS-12516G-AF | H3C S12516G-AF イーサネットスイッチホスト |
LSXM3SUP04S2 | H3C S12504 スーパーバイザエンジンユニット、タイプS |
LSXM2SUPT2 | H3C S12500G-AF スーパーバイザエンジンユニット |
LSXM3SUPS2 | H3C S12500 スーパーバイザエンジンユニット、タイプS |
LSXM1SUP04T2 | H3C S12504 スーパーバイザエンジンユニット |
LSXM1YGS24CGMODTE2 | H3C S12500 24ポート25Gイーサネット光インターフェース(SFP28)+4ポート100Gイーサネット光インターフェースモジュール(QSFP28)(TE)、拡張スロット1つ付属 |
LSXM1TGS24XT24C4Q2TE2 | H3C S12500 24ポート10Gイーサネット光インターフェース(SFP+)+24ポートマルチギガビットイーサネット(10G/1Gbps)銅線インターフェース(RJ45)+4ポート100Gイーサネット光インターフェース(QSFP28)+2ポート40Gイーサネット光インターフェースモジュール(QSFP+)(TE) |
LSXM3CGQ18SF2 | H3C S12500 18ポート100Gイーサネット光インターフェースモジュール(QSFP28)(SF) |
LSXM3CGQ36SF2 | H3C S12500 36ポート100Gイーサネット光インターフェースモジュール(QSFP28)(SF) |
LSXM3QGS36SF2 | H3C S12500 36ポート40Gイーサネット光インターフェースモジュール(QSFP+)(SF) |
LSXM3YGS48SF2 | H3C S12500 48ポート25Gイーサネット光インターフェースモジュール(SFP28,LC)(SF) |
LSXM3TGS48SF2 | H3C S12500 48ポート10Gイーサネット光インターフェースモジュール(SFP+,LC)(SF) |
LSXM3TGT48CQSF2 | H3C S12500 48ポートマルチギガビットイーサネット(10G/5G/2.5G/1G/100Mbps)銅線インターフェース(RJ45)+2ポート100Gイーサネット光インターフェースモジュール(QSFP28)(SF) |
LSXM3CDQ8SF2 | H3C S12500 8ポート400Gイーサネット光インターフェースモジュール(QSFP-DD)(SF) |
LSXM2SFT08E2 | H3C S12508 ファブリックモジュール、タイプT(クラスE) |
LSXM3SFS08F2 | H3C S12508 ファブリックモジュール、タイプS(クラスF) |
LSXM3SFS08G2 | H3C S12508 ファブリックモジュール、タイプS(クラスG) |
LSXM1SFT04F2 | H3C S12504G-AF ファブリックモジュール、タイプT(クラスF) |
LSXM1SFT08F2 | H3C S12508G-AF ファブリックモジュール、タイプT(クラスF) |
LSXM1SFT16F2 | H3C S12516G-AF ファブリックモジュール、タイプH(クラスF) |
LSXM1CGQ18TD2 | H3C S12500 18ポート100GBASEイーサネット光インターフェース(QSFP28)(TD) |
LSXM1QGS36TD2 | H3C S12500 36ポート40GBASEイーサネット光インターフェースモジュール(QSFP+)(TD) |
LSXM1TGS48TD2 | H3C S12500 48ポート10GBASEイーサネット光インターフェースモジュール(SFP+,LC)(TD) |
LSXM1CGQ36TE2 | H3C S12500 36ポート100GBASEイーサネット光インターフェースモジュール(QSFP28)(TE) |
LSXM1BFP16A | 16ファブリックブランクフィラパネル |
LSXM1BFP08A | 08ファブリックブランクフィラパネル |
LSXM1BFP04A | 04ファブリックブランクフィラパネル |
LSXM116XFAN | H3C S12516X-AF イーサネットスイッチファンモジュール |
LSXM108XFAN | H3C S12508X-AF イーサネットスイッチファンモジュール |
LSXM104XFAN | H3C S12504X-AF イーサネットスイッチファンモジュール |
LSXM116XFANH | H3C S12516X-AF イーサネットスイッチ高速ファンモジュール |
LSXM108XFANH | H3C S12508X-AF イーサネットスイッチ 高速ファンモジュール |
LSXM104XFANH | H3C S12504X-AF イーサネットスイッチ 高電力ファンモジュール |
PSR2400-54A | AC電源モジュール、2400W |
PSR2400-54D | DC電源モジュール、2400W |
PSR3000-54A | 3000W AC電源モジュール |
PSR3000-54AHD | 3000W AC & 240V-380V HVDC電源 |
LSTM2KSGD0 | スライドレールアクセサリ、500mm-800mm |
LSXM1BSR | 1U ボトムサポートレール、630mm~900mm |
CAB-CON-1.8m | シングルケーブル、コンソールシリアルポートケーブル、1.8m、D9F、28UL20276(4P)(P296U)、MPH-8P8C |
CAB-Console-1.8m-W31R | コンソールケーブル、1.8m、RJ45P、UL2725(3C28AWG)、USB AP |
