H3C S9855シリーズスイッチは、H3Cがデータセンター向けにリリースした新世代の高性能・高密度400GE/100GEイーサネットスイッチです。高密度の400GE/200GE/100GEポートを提供し、冗長可能なプラグイン電源とファンをサポートしています。S9855は新世代データセンターのコアおよびアグリゲーションネットワークで使用でき、400GEアップリンクでS12500シリーズコアスイッチに接続し、ダウンリンクで200GE/100GEサーバーに接続することで、高帯域幅・大容量のサーバーアクセスを実現します。
ビュー
S9855スイッチシリーズには4つのモデルがあります：

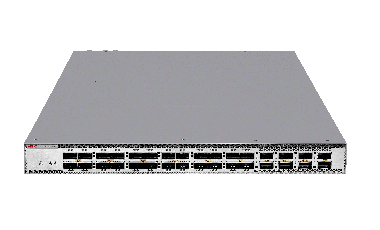

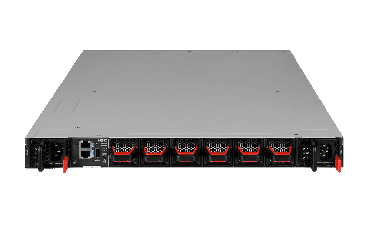

S9855-24B8D：24の200G QSFP56ポートと8の400G QSFP-DDポートを提供するスイッチ。

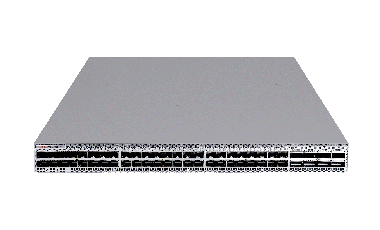

S9855-48CD8D：48の100G DSFPポートと8の400G QSFP-DDポートを提供するスイッチ。

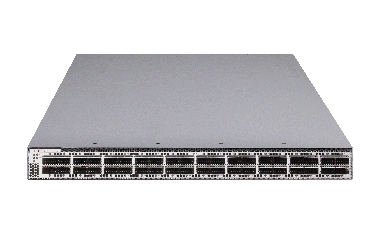

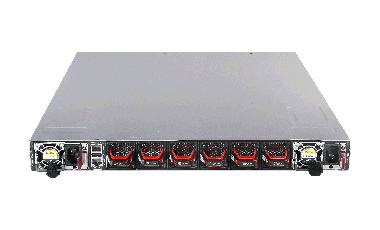

S9855-40B：40の200G QSFP56ポートを提供するスイッチ。

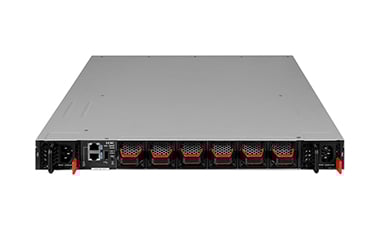

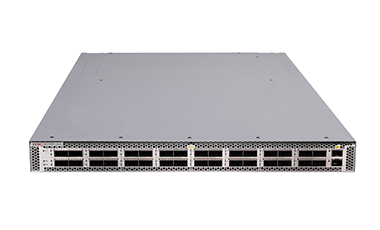

S9855-32D：32の400G QSFP-DDポートを提供するスイッチ。
高いポート密度と強力な転送能力
本スイッチは高密度の400G/200G/10Gポートと最大16Tbpsの転送能力を備えており、高級データセンターでのオーバーサブスクリプションなしの高密度サーバーアクセスを可能にします。
豊富なデータセンター機能
本スイッチは以下のような豊富なデータセンター機能をサポートします：
H3C S9855シリーズスイッチはMP-BGP EVPNとVxLAN VTEPをサポートします。
H3C S9855シリーズスイッチはPriority-based Flow Control (PFC)とECN Enhanced Transmission Selection (ETS)に基づくROCEv2ネットワークをサポートし、低遅延かつロスレスなRDMAアプリケーションと高速コンピューティングサービスを保証します。
強力な可視性
データセンターの急速な発展に伴い、その規模は急速に拡大し、信頼性・運用・保守がさらなる拡張のボトルネックとなっています。H3C S9855スイッチシリーズは自動化されたデータ運用保守の潮流に沿い、データセンターの可視化をサポートします。H3C S9855スイッチシリーズはERSPANとGRPCプロトコルを通じて、リアルタイムのリソース情報、RDMA情報の統計とアラームをデータセンター運用保守プラットフォームに送信できます。これにより、運用保守センターはネットワーク品質の追跡、トラブルシューティング、リスク警告、システム最適化などのリアルタイム分析を実施可能です。可視化はさらにネットワーク設定を自動調整し、ネットワーク輻輳を軽減することで、自動化されたデータセンター運用保守への移行を可能にします。
強力なSDN能力
H3C S9855シリーズスイッチは、より柔軟なOpenflowフローテーブル、より多くのリソース、正確なACLマッチングを備えた次世代チップを採用し、ソフトウェア定義ネットワーク(SDN)能力を大幅に向上させ、データセンターSDNネットワークの需要を満たします。
H3C S9855シリーズスイッチは、H3C SeerEngine-DCコントローラと相互接続し、SeerFabricソリューションを実現します。
豊富なQoS機能
H3C S9855スイッチシリーズは、レイヤ2からレイヤ4までのパケットフィルタリングをサポートし、送信元MACアドレス、宛先MACアドレス、送信元IPアドレス、宛先IPアドレス、TCP/UDPポート番号、プロトコルタイプ、VLANに基づいたトラフィック分類を提供します。
S9855スイッチシリーズは、SP（Strict Priority）、WRR（Weighted Round Robin）、SP+WRR、WFQ、SP+WFQの5つのキューイングモードをサポートします。
S9855スイッチシリーズは、8Kbpsの最小粒度でCAR（Committed Access Rate）機能をサポートし、双方向のポートミラーリングにより指定ポートのパケットを監視し、監視ポートに転送してネットワーク検出やトラブルシューティングを行います。
優れた管理能力
本スイッチは、以下の方法でシステム管理を強化します：
シリアルコンソールポート、ミニUSBコンソールポート、USBポート、2つのアウトオブバンド管理ポート、2つのSFPポートなど、複数の管理インターフェースを提供します。SFPポートはサービスポートまたはインバンドデータ管理ポートとして使用でき、サンプリングされたパケットをカプセル化してコントローラや他の管理デバイスに送信し、詳細な分析を行います。
CLIまたは主流のネットワーク管理プラットフォーム、H3C IMCインテリジェント管理センターからの設定と管理をサポートします。
SNMPv1/v2c/v3、Telnet、SSH 2.0、SSL、FTPなど、複数のアクセス方法をサポートします。
GRPCをサポートし、カスタマイズ開発のための柔軟なプログラマブルインターフェースを提供します。
ハードウェア仕様
項目 | S9855-48CD8D | S9855-24B8D | S9855-40B | S9855-32D | ||
外形寸法（高さ×幅×奥行き） | 44 × 440 × 660 mm (1.73 × 17.32 × 25.98 インチ) | 44 × 440 × 660 mm (1.73 × 17.32 × 25.98 インチ) | 44 × 440 × 550 mm (1.73 × 17.32 × 21.65 インチ) | 44 × 440 × 660 mm (1.73 × 17.32 × 25.98 インチ) | ||
重量（フルロード時） | ≤ 12.2 kg (26.90 lb) | ≤ 12.2 kg (26.90 lb) | ≤ 12.2 kg (26.90 lb) | ≤ 15 kg (33.07 lb) | ||
シリアルコンソールポート | 1*RJ-45 | |||||
アウトオブバンド管理ポート | 1* 10/100/1000BASE-T | |||||
USBポート | 1 | 1 | 1 | 1 | ||
SFP+ | - | - | - | 2 | ||
200G QSFP56ポート | / | 24 | 40 | - | ||
DSFPポート | 48 | / | / | - | ||
QSFP-DDポート | 8 | 8 | / | 32 | ||
電源モジュールスロット | 2 | 2 | 2 | 2 | ||
ファントレイスロット | 6 | 6 | 6 | 6 | ||
気流方向 | フロントからリアへ | フロントからリアへ リアからフロントへ | フロントからリアへ | フロントからリアへ | ||
最小消費電力 | シングルAC入力: 125 W デュアルAC入力: 140 W | シングルAC入力: 133 W デュアルAC入力: 146 W | シングルAC入力: 131 W デュアルAC入力: 146 W | デュアルDC入力: 234 W | ||
標準消費電力 | シングルAC入力: 238 W デュアルAC入力: 250 W | シングルAC入力: 251 W デュアルAC入力: 263 W | シングルAC入力: 258 W デュアルAC入力: 263 W | デュアルDC入力: 476 W | ||
最大消費電力 | シングルAC入力: 713 W デュアルAC入力: 719 W | シングルAC入力: 739 W デュアルAC入力: 748 W | シングルAC入力: 709 W デュアルAC入力: 748 W | デュアルDC入力: 1265 W | ||
CPU | 2.9GHz@4core | 2.9GHz@4core | 2.9GHz@4core | 2.9GHz@4core | ||
Flash/SDRAM | 240G/16G | 240G/16G | 240G/16G | 240G/16G | ||
レイテンシ | <1.2μs | <1.2μs | <1.2μs | <1μs | ||
スイッチング容量 | 16Tbps | 16Tbps | 16Tbps | 25.6Tbps | ||
転送容量 | 2680Mpps | 2680Mpps | 2680Mpps | 5346.7Mpps | ||
Buffer(byte) | 82M | 82M | 82M | 132M | ||
動作温度 | 0°C ～ 40°C | 0°C ～ 40°C | 0°C ～ 40°C | 0°C ～ 40°C | ||
動作湿度 | 5% ～ 95%、結露なし | 5% ～ 95%、結露なし | 5% ～ 95%、結露なし | 5% ～ 95%、結露なし | ||
MTBF(year) | 49.3 | 34.9 | 34.9 | 56.07 | ||
MTTR(hour) | <0.5 | <0.5 | <0.5 | <0.5 | ||
ソフトウェア仕様
項目 | 機能説明 |
デバイス仮想化 | M-LAG(DRNI) |
S-MLAG | |
ネットワーク仮想化 | BGP-EVPN |
VxLAN | |
VxLAN | L2 VxLANゲートウェイ L3 VxLANゲートウェイ 分散型VxLANゲートウェイ 集中型VxLANゲートウェイ EVPN VxLAN 手動設定VxLAN IPv4 VxLANトンネル IPv6 VxLANトンネル QinQ VxLANアクセス |
SDN | H3C SeerEngine-DC for SeerFabric |
ロスレスネットワーク | PFCとECN DCBX RDMAとROCE PFCデッドロック監視 ROCEストリーム分析 |
プログラマビリティ | Openflow1.3 Netconf Python//TCL/Restful APIによるDevOps自動運用 |
トラフィック分析 | sFlow |
VLAN | ポートベースVLAN QINQ |
MACアドレス | MACアドレスの動的学習とエージング 動的、静的、ブラックホールエントリ |
IPv4ルーティング | スタティックルーティングとデフォルトルーティング OSPF (Open Shortest Path First) v1/v2 ISIS(Intermediate System to Intermediate system) BGP (Border Gateway Protocol) ルーティングポリシー VRRP PBR |
IPv6ルーティング | スタティックルーティングとデフォルトルーティング OSPFv3 IPv6 ISIS BGP4+ ルーティングポリシー VRRP PBR |
MPLS | MPLSラベル数 MPLSラベル深度 MPLSインターフェース数 スタティックLSP数 サポートする最大LSP数 ECMP LSP LDPローカルピア数 LDPリモートピア数 MPLS LSPトレース MPLS LSP ping |
信頼性 | LACP LLDP STP/RSTP/MSTPプロトコル STP Root GuardとBPDU Guard OSPF/OSPFv3、BGP/BGP4、IS-IS/IS-ISv6、スタティックルート向けBFD |
QOS | Weighted Random Early Detection (WRED)とテールドロップ ポートおよびキューに基づく柔軟なキュースケジューリングアルゴリズム（厳密な優先順位(SP)、Weighted Deficit Round Robin (WDRR)、Weighted Fair Queuing (WFQ)、SP + WDRR、SP + WFQ） トラフィックシェーピング L2（レイヤ2）からL4（レイヤ4）までのパケットフィルタリング；QoSポリシーを適用するための送信元MACアドレス、宛先MACアドレス、送信元IP（IPv4/IPv6）アドレス、宛先IP（IPv4/IPv6）アドレス、ポート、プロトコル、VLANに基づくフロー分類。ミラーリング、リダイレクション、優先度リマークなどを含む。 コミッテッドアクセスレート（CAR） パケットおよびバイト単位でのアカウンティング COPP |
テレメトリー | リアルタイムテレメトリー テレメトリストリーム INT パケットキャプチャ |
設定とメンテナンス | コンソール、telnet、SSHターミナル SNMPv1/v2/v3 ZTP システムログ FTP/TFTPによるファイルのアップロードとダウンロード、BootRomの更新およびリモート更新 NQA ping,tracert NTP |
セキュリティと管理 | ユーザーの階層管理とパスワード保護 AAA/RADIUS/HWTACACS SSH 2.0 HTTPS Boot ROMアクセス制御（パスワード回復） RMON |
EMC | FCC Part 15 Subpart B CLASS A ICES-003 CLASS A VCCI CLASS A CISPR 32 CLASS A EN 55032 CLASS A AS/NZS CISPR32 CLASS A CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 GB/T 9254 YD/T 993 |
安全性 | UL60950-1 EN60950-1 IEC60950-1 GB4943 |
項目 | 説明 | |
仮想化 | M-LAGデバイス数 | 2 |
ACL | 入力ACL最大数 | S9855-48CD8D/ S9855-24B8D/S9855-40B: S9855-32D: 12k-1@160bit/pipe, 4pipes |
入力Car最大数 | S9855-48CD8D/ S9855-24B8D/S9855-40B: 512*2 S9855-32D: 512*4 | |
入力Counter最大数 | 24k-2 | |
出力ACL最大数 | S9855-48CD8D/ S9855-24B8D/S9855-40B: 2K-1@160bit/pipe，2 pipes S9855-32D: 2K-1@160bit/pipe，4 pipes | |
出力Car最大数 | S9855-48CD8D/ S9855-24B8D/S9855-40B: 128*2 S9855-32D: 128*4 | |
出力Counter最大数 | 4K-2 | |
転送テーブル | ジャンボフレーム長(バイト) | 9216 |
ミラーリンググループ | 4 | |
スイッチあたりのMAC最大数 | ルーティングモード：32K MACモード：224K | |
IPv4 ARPエントリ最大数 | 28K-3 | |
IPv6 NDテーブル最大サイズ | 28K-3 | |
IPv4ユニキャストルート最大数 | 980000(24B) 1000000(32B) | |
IPv6ユニキャストルート最大数 | 1000000（80B/128B） | |
LAGGグループ | 1000 | |
グループあたりのLAGGメンバー数 | 128 | |
ECMPグループ | 最大グループ数：4095 2/4(member)--4095; 8--4000; 16--2000; 32--1000; 64--490; 128—240 | |
グループあたりのECMPメンバー数 | 2-128 | |
VRF | 4K | |
インターフェース | ループバックインターフェース数 | 1K |
L3サブインターフェース数 | 4K | |
SVIインターフェース数 | 4K | |
VxLAN AC数 | 14K-10 | |
VxLAN VSI数 | 8K-1 | |
VxLANトンネル数 | 4095 | |
VSIインターフェース数 | 4K | |
VLAN数 | 4094 | |
パフォーマンス | RIB | 4M |
MSTPインスタンス | 64 | |
VRRP VRID | 255 | |
VRRPグループ | 4096 | |
NQAグループ | 32 | |
静的テーブル | 静的MACアドレス | 16K |
静的ARP | 28K-3 | |
静的ND | 28K-3 | |
静的IPv4ルーティングテーブル | FIBと同じ | |
静的IPv6ルーティングテーブル | FIBと同じ | |
オプションは特定の要件によって異なる場合があります。制限や制約が適用される場合があります。可用性を確認するには、関連するユーザーガイドを参照するか、H3Cのウェブサイトをご覧ください。https://www.h3c.com/en/home/htb/

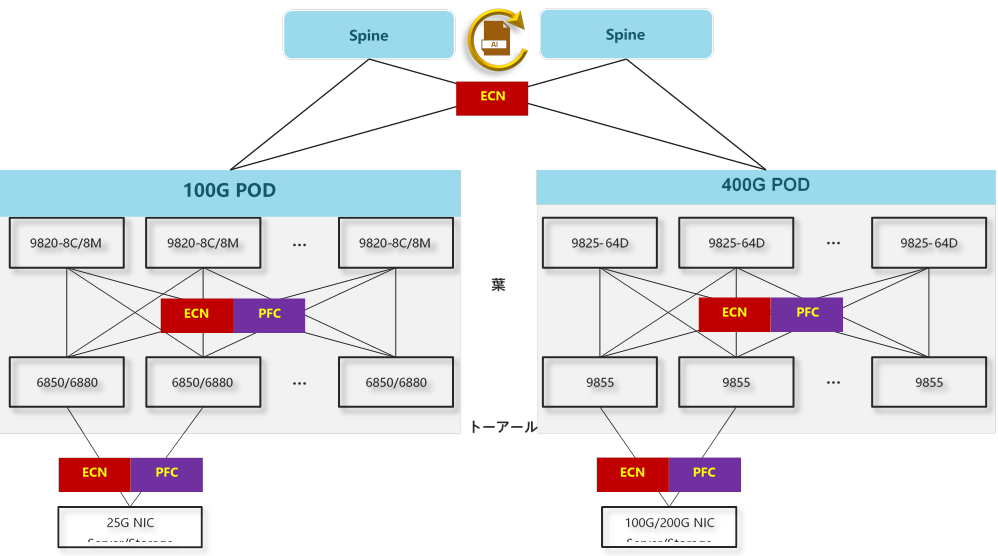

S9855の典型的なデータセンターアプリケーションは、ROCEシナリオです。
