製品とソリューションH3C S9825シリーズデータセンター スイッチ
H3C S9825シリーズスイッチは、H3Cがデータセンター向けに展開した新世代の高性能・高密度400GE/200GEイーサネットスイッチです。高密度の400GE/200GEポートを提供し、冗長可能なプラグイン電源とファンをサポートしています。S9825は、新世代データセンターのコアおよびアグリゲーションネットワーキングに使用できます。
ビュー
S9825スイッチシリーズには以下のモデルが含まれます：

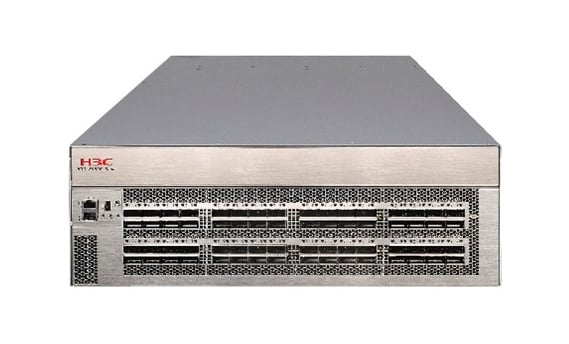

S9825-64D：64*400G QSFP-DDポートを提供します。
S9825-128B：128*200GE QSFP56ポートを提供します。
高いポート密度と強力な転送能力
スイッチは高密度400Gポートと最大51.2Tbpsの転送能力を備え、高エンドデータセンターでの高密度サーバーアクセスをオーバーサブスクリプションなしで実現します。
豊富なデータセンター機能
スイッチは以下のような豊富なデータセンター機能をサポートします：
H3C S9825シリーズスイッチはMP-BGP EVPN（Multiprotocol Border Gateway Protocol Ethernet Virtual Private Network）をサポートし、VXLAN制御プレーンとして動作可能です。これによりVXLAN設定が簡素化され、トラフィックフラッディングが排除され、BGP RRの導入によりVTEP間のフルメッシュ要件が軽減されます。
H3C S9825シリーズスイッチは、Priority-based Flow Control（PFC）とECN Enhanced Transmission Selection（ETS）に基づくROCEv2ネットワークをサポートし、低遅延かつロスレスなRDMAアプリケーションと高速コンピューティングサービスを保証します。
強力な可視性
データセンターの急速な発展に伴い、その規模は急拡大しています。信頼性と運用保守がデータセンターのさらなる拡張におけるボトルネックとなっています。H3C S9825スイッチシリーズは、自動化されたデータ運用保守の潮流に沿い、データセンターの可視化をサポートします。H3C S9825スイッチシリーズは、ERSPANおよびGRPCプロトコルを通じて、リアルタイムのリソース情報、統計データ、RDMA情報のアラームをデータセンター運用保守プラットフォームに送信できます。これにより、運用保守センターはネットワーク品質の追跡、トラブルシューティング、リスク警告、システム最適化などをリアルタイムで分析可能です。可視化によりネットワーク設定を自動調整し、ネットワーク輻輳を軽減できるため、自動化されたデータセンター運用保守への移行が可能になります。
強力なSDN機能
H3C S9825シリーズスイッチは、より柔軟なOpenflowフローテーブル、より多くのリソース、正確なACLマッチングを備えた次世代チップを採用し、ソフトウェア定義ネットワーク（SDN）機能を大幅に向上させ、データセンターSDNネットワークの需要を満たします。
H3C S9825シリーズスイッチは、H3C SeerEngine-DCコントローラーと相互接続し、SeerFabricソリューションを実現できます。
豊富なQoS機能
H3C S9825スイッチシリーズは、レイヤ2からレイヤ4までのパケットフィルタリングをサポートし、送信元MACアドレス、宛先MACアドレス、送信元IPアドレス、宛先IPアドレス、TCP/UDPポート番号、プロトコルタイプ、VLANに基づくトラフィック分類を提供できます。
S9825スイッチシリーズは、SP（Strict Priority）、WRR（Weighted Round Robin）、SP+WRR、WFQ、SP+WFQの5つのキューイングモードをサポートしています。
S9825スイッチシリーズは、最小粒度8KbpsのCAR（Committed Access Rate）機能と、双方向のポートミラーリングをサポートし、指定されたポートのパケットを監視して監視ポートに転送し、ネットワーク検出とトラブルシューティングを行います。
優れた管理能力
スイッチは、以下の方法でシステム管理を向上させます：
シリアルコンソールポート、USBポート、1つの帯域外管理ポートを含む複数の管理インターフェースを提供します。
CLIまたは主流のネットワーク管理プラットフォーム、H3C IMCインテリジェント管理センターからの設定と管理をサポートします。
SNMPv1/v2c/v3、Telnet、SSH 2.0、SSL、FTPなどの複数のアクセス方法をサポートします。
標準のNETCONF APIをサポートし、ユーザーがスイッチを設定および管理できるようにし、サードパーティアプリケーションとの互換性を向上させます。
ハードウェア仕様
項目 | S9825-64D | S9825-128B |
外形寸法（高さ×幅×奥行き） | 175 × 440 × 760 mm (6.89 × 17.32 × 29.92 インチ) | 175 mm × 440 mm × 800 mm (6.89 × 17.32 × 31.50 インチ) |
重量（フルロード時） | LS-9825-64D: ≤ 37 kg (81.57 lb) LS-9825-64D-H1: ≤ 38.4 kg (84.66 lb) | ≤47kg |
シリアルコンソールポート | 1 | 1 |
アウトオブバンド管理ポート | 1 | 1 |
USBポート | 1 | 1 |
400GE QSFP-DDポート | 64 | - |
200GE QSFP56ポート | - | 128 |
CPU | 2.9GHz@4core | 2.6GHz@8core |
Flash/SDRAM | 240G/16G | 240G/16G |
レイテンシ | <1μs | <1μs |
スイッチング容量 | 51.2Tbps | 51.2Tbps |
転送容量 | 10398.8Mpps | 10398.8Mpps |
Buffer(byte) | 56M | 56M |
電源モジュールスロット | 4 | 4 |
ファントレイスロット | LS-9825-64D: 6 LS-9825-64D-H1: 8 | 6 |
気流方向 | フロントからリアへ | フロントからリアへ |
最小消費電力 | LS-9825-64D: · デュアルAC入力: 243 W · クワッドAC入力: 251 W LS-9825-64D-H1: · デュアルAC入力: 247 W · クワッドAC入力: 256 W | 262.23W |
標準消費電力 | LS-9825-64D: · デュアルAC入力: 613 W · クワッドAC入力: 630 W LS-9825-64D-H1: · デュアルAC入力: 650 W · クワッドAC入力: 680 W | 540.07W |
最大消費電力 | LS-9825-64D: · デュアルAC入力: 1852 W · クワッドAC入力: 1855 W LS-9825-64D-H1: · デュアルAC入力: 2500 W · クワッドAC入力: 2500 W | 1708W |
動作温度 | 0°C ～ 40°C | |
動作湿度 | 5% ～ 95%、結露なし | |
MTBF(year) | 50.1 | 25.8 |
MTTR(hour) | <0.5 | <0.5 |
ソフトウェア仕様
項目 | 機能説明 | |
デバイス仮想化 | M-LAG(DRNI) S-MLAG | |
ネットワーク仮想化 | BGP-EVPN | |
SDN | H3C SeerEngine-DC for SeerFabric | |
ロスレスネットワーク | PFCとECN DCBX RDMAとROCE PFCデッドロックウォッチドッグ ROCEストリーム分析 | |
プログラマビリティ | Openflow1.3 Netconf Python/TCL/Restful APIによるDevOps自動運用・保守の実現 | |
トラフィック分析 | sFlow | |
VLAN | ポートベースVLAN | |
MACアドレス | MACアドレステーブルの動的学習とエージング 動的、静的、ブラックホールエントリ | |
IPv4ルーティング | OSPF (Open Shortest Path First) v1/v2 ISIS(Intermediate System to Intermediate system) BGP (Border Gateway Protocol) ルーティングポリシー VRRP PBR | |
IPv6ルーティング | OSPFv3 IPv6 ISIS BGP4+ ルーティングポリシー VRRP PBR | |
信頼性 | LACP STP/RSTP/MSTPプロトコル STP Root GuardとBPDU Guard OSPF/OSPFv3、BGP/BGP4、IS-IS/IS-ISv6およびスタティックルート向けBFD VRRPとVRRPE | |
QoS | Weighted Random Early Detection (WRED)とテールドロップ ポートおよびキューに基づく柔軟なキュースケジューリングアルゴリズム（厳密優先度(SP)、Weighted Deficit Round Robin (WDRR)、Weighted Fair Queuing (WFQ)、SP + WDRR、SP + WFQを含む） トラフィックシェーピング L2（レイヤ2）からL4（レイヤ4）までのパケットフィルタリング；送信元MACアドレス、宛先MACアドレス、送信元IP（IPv4/IPv6）アドレス、宛先IP（IPv4/IPv6）アドレス、ポート、プロトコル、VLANに基づくフロー分類によりQoSポリシーを適用（ミラーリング、リダイレクション、優先度再マーク等を含む） コミッテッドアクセスレート（CAR） パケットおよびバイト単位のアカウンティング COPP | |
テレメトリー | gRPC ERSPAN ドロップ時ミラーリング テレメトリストリーム INT パケットキャプチャ | |
セキュリティと管理 | コンソール、telnet、SSH端末 SNMPv1/v2/v3 ZTP システムログ FTP/TFTPによるファイルアップロード・ダウンロード、BootRom更新およびリモート更新 NQA ping,tracert NTP ユーザーの階層管理とパスワード保護 SSH 2.0 HTTPS Boot ROMアクセス制御（パスワード回復） | |
安全性 | UL 60950-1 CAN/CSA C22.2 No 60950-1 IEC 60950-1、EN 60950-1 AS/NZS 60950-1 FDA 21 CFR サブチャプターJ GB 4943.1 | |
EMC | FCC Part 15 Subpart B CLASS A ICES-003 CLASS A VCCI CLASS A CISPR 32 CLASS A EN 55032 CLASS A AS/NZS CISPR32 CLASS A CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 GB/T 9254 YD/T 993 | |
オプションは特定の要件によって異なる場合があります。制限や制約が適用される場合があります。可用性を確認するには、関連するユーザーガイドを参照するか、H3Cのウェブサイトをご覧ください。https://www.h3c.com/en/home/htb/
性能と拡張性
項目 | 説明 | |
仮想化 | M-LAGデバイス数 | 2 |
ACL | 入力ACLの最大数 | |
入力Carの最大数 | 512*4 | |
入力Counterの最大数 | 8K-4 | |
出力ACLの最大数 | 512-1@160bit/pipe、4 pipes | |
出力Carの最大数 | なし | |
出力Counterの最大数 | 2K-4 | |
転送テーブル | ジャンボフレーム長(バイト) | 9216 |
ミラーリンググループ | 4 | |
スイッチごとのMACアドレス最大数 | 8K | |
IPv4 ARPエントリの最大数 | 32K-1 | |
IPv6 NDテーブルの最大サイズ | 32K-1 | |
IPv4ユニキャストルートの最大数 | 980000(24B); 1000000(32B) | |
IPv6ユニキャストルートの最大数 | 248 | |
LAGGグループ | 64 | |
グループあたりのLAGGメンバー数 | 最大グループ数：4095 | |
ECMPグループ | 2-128 | |
グループあたりのECMPメンバー数 | 248 | |
インターフェース | ループバックインターフェース数 | 1K |
L3サブインターフェース数 | 4K | |
SVIインターフェース数 | 4K | |
VLAN数 | 4094 | |
パフォーマンス | RIB | 4M |
MSTPインスタンス | 64 | |
VRRP VRID | 255 | |
VRRPグループ | 4096 | |
NQAグループ | 32 | |
静的テーブル | 静的MACアドレス | 16K |
静的ARP | 32K-1 | |
静的ND | 32K-1 | |
静的IPv4ルーティングテーブル | FIBと同じ | |
静的IPv6ルーティングテーブル | FIBと同じ | |

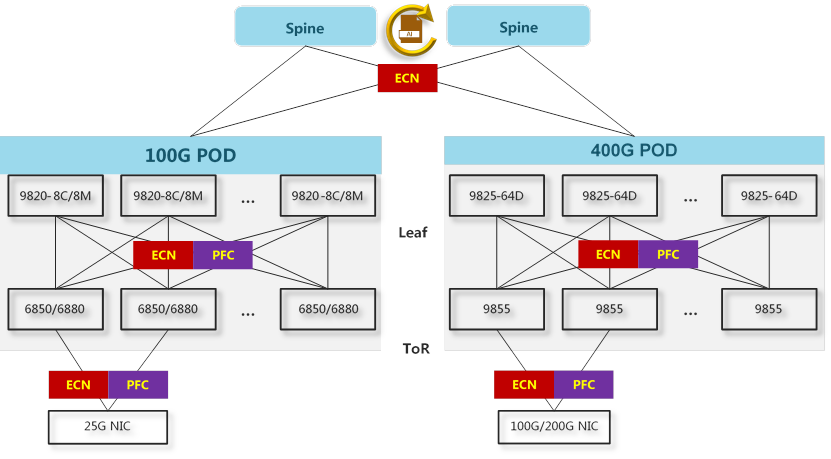

S9825の典型的なデータセンターアプリケーションは、ROCEシナリオです。
項目 | 説明 | |
シャーシ | S9825-64D | H3C S9825-64D L3イーサネットスイッチ |
電源 | PSR1600C-12A-B | 1600W AC電源モジュール（電源パネル側排気） |
ファン | FAN-80B-1-B | ファンモジュール（ファンパネル側排気） |
トランシーバ | QSFP-100G-LR4-WDM1300 | 100G QSFP28光トランシーバモジュール（1310nm、10km、LR4、WDM、LC） |
QSFP-100G-LR4L-WDM1300 | 100G QSFP28光トランシーバモジュール（1310nm、2km、LR4L、CWDM4、LC） | |
QSFP-100G-PSM4-SM1310 | 100G QSFP28光トランシーバモジュール（1310nm、500m、PSM4、MPO/APC） | |
QSFP-100G-SR4-MM850 | 100G QSFP28光トランシーバモジュール（850nm、100m OM4、SR4、MPO） | |
QSFP-100G-SWDM4-MM850 | 100G QSFP28光トランシーバモジュール（850nm、100m OM4、SWDM4、LC） | |
QSFP-100G-eSR4-MM850 | 100G QSFP28光トランシーバモジュール（850nm、300m OM4、eSR4、MPO） | |
QSFP56-200G-SR4-MM850 | 200G QSFP56光トランシーバモジュール（850nm、100m OM4、SR4、MPO12/UPC） | |
QSFPDD-400G-SR8-MM850 | 400G QSFPDD光トランシーバモジュール（850nm、100m OM4、SR8、MPO16/APC） | |
QSFPDD-400G-FR4-WDM1300 | 400G QSFPDD光トランシーバモジュール（1300nm、2km、FR4、LC） | |
ケーブル | QSFP-100G-D-AOC-10M | 100G QSFP28 to 100G QSFP28 10mアクティブ光ケーブル |
QSFP-100G-D-CAB-1M | 100G QSFP28 to 100G QSFP28 1mパッシブケーブル | |
QSFP-100G-D-AOC-20M | 100G QSFP28 to 100G QSFP28 20mアクティブ光ケーブル | |
QSFP-100G-D-CAB-3M | 100G QSFP28 to 100G QSFP28 3mパッシブケーブル | |
QSFP-100G-D-CAB-5M | 100G QSFP28 to 100G QSFP28 5mパッシブケーブル | |
QSFP-100G-D-AOC-7M | 100G QSFP28 to 100G QSFP28 7mアクティブ光ケーブル | |
QSFPDD-400G-D-CAB-2M | 400G QSFPDD to 400G QSFPDD 2mパッシブケーブル | |
