Web方式:OSPF典型配置

使用版本

本举例是在F1000-AI-55R8860版本上进行配置和验证的。

组网需求

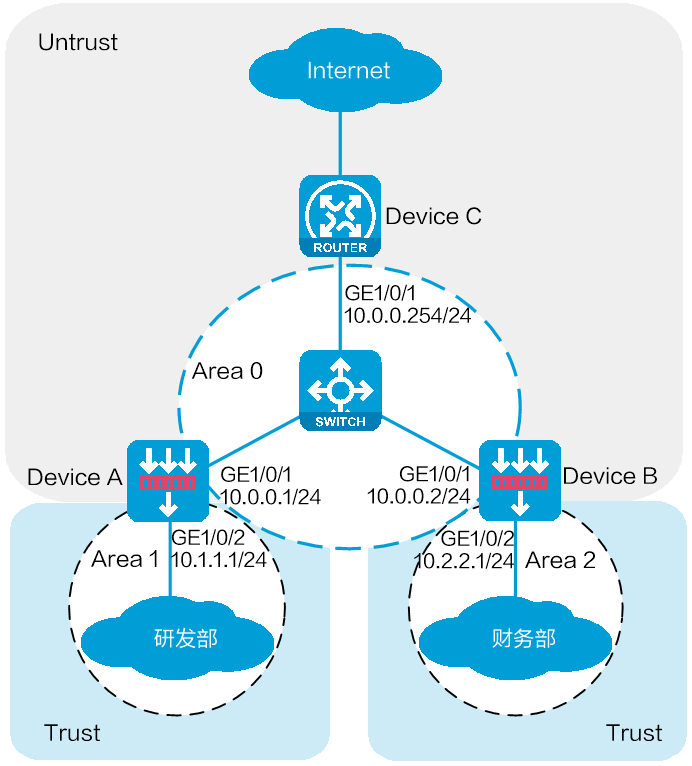

-1所示,某企业在内部网络部署了两台Device,分别连接研发部和财务部。在网络边界处部署了路由器作为网关连接Internet。通过配置OSPF功能,实现如下需求:

图-1 OSPF配置组网图



注意事项

在广播类型的OSPF网络类型中,OSPF邻居关系的建立会使用组播地址224.0.0.5224.0.0.6,因此安全策略要放行运行了OSPF协议的接口所属安全域和Local安全域间的相关流量。

配置步骤

Device A的配置

  1. 配置接口IP地址及安全域

# 选择“网络 > 接口 > 接口”,进入接口配置页面。

# 单击接口GE1/0/1右侧的<编辑>按钮,配置如下。

# 单击<确定>按钮,完成接口IP地址和安全域的配置。

# 单击接口GE1/0/2右侧的<编辑>按钮,配置如下。

# 单击<确定>按钮,完成接口IP地址和安全域的配置。

  1. 配置安全策略

# 选择“策略 > 安全策略 > 安全策略”,单击<新建>按钮,选择新建策略,进入新建安全策略页面。# 新建安全策略ospf-a,并进行如下配置:

# 新建安全策略ospf-b,并进行如下配置:

# 单击<确定>按钮,完成安全策略ospf-c的配置。

  1. 配置OSPF

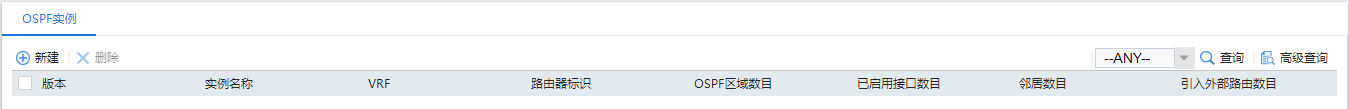

# 选择“网络 > 路由 > OSPF”,进入OSPF配置页面,如下图所示。

图-2 OSPF配置页面

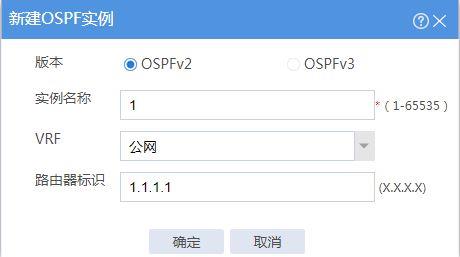

# 单击<新建>按钮,创建OSPF实例,参数配置如下图所示。

图-3 OSPF实例创建

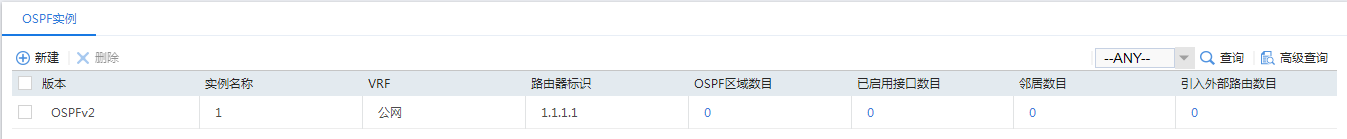

# 单击<确定>按钮,完成OSPF实例创建,如下图所示。

图-4 创建的OSPF实例



# 单击“OSPF区域数目”下方的数字“0”,跳转至OSPF区域配置页面,如下图所示。

图-5 OSPF区域

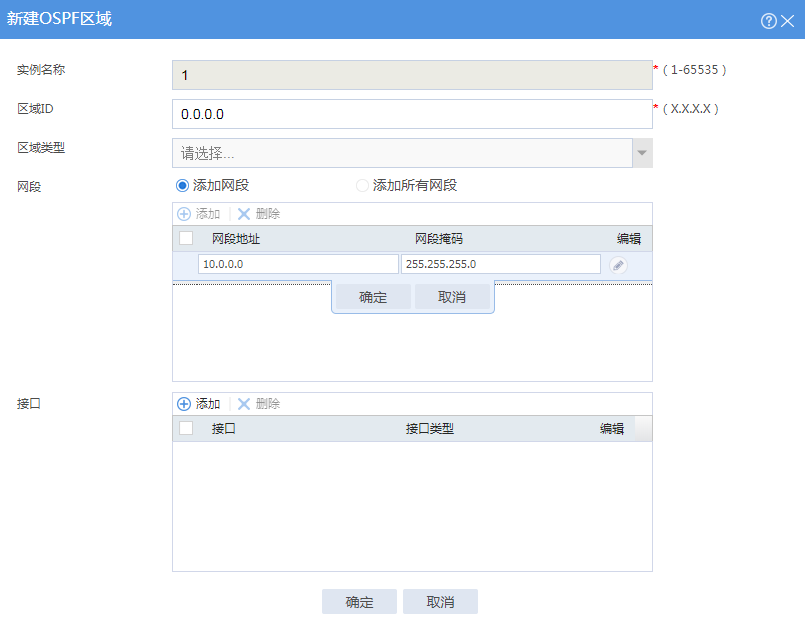

# 单击<新建>按钮,配置OSPF Area 0,参数配置如下图所示。

图-6 OSPF Area 0配置



# 单击<确定>按钮,完成配置。

# 单击<新建>按钮,配置OSPF Area 1,参数配置如下图所示。

图-7 OSPF Area 1配置



Device B的配置

  1. 配置接口IP地址及安全域

# 选择“网络 > 接口 > 接口”,进入接口配置页面。

# 单击接口GE1/0/1右侧的<编辑>按钮,配置如下。

# 单击<确定>按钮,完成接口IP地址和安全域的配置。

# 单击接口GE1/0/2右侧的<编辑>按钮,配置如下。

# 单击<确定>按钮,完成接口IP地址和安全域的配置。

  1. 配置安全策略

# 选择“策略 > 安全策略 > 安全策略”,单击<新建>按钮,选择新建策略,进入新建安全策略页面。# 新建安全策略ospf-a,并进行如下配置:

# 新建安全策略ospf-b,并进行如下配置:

# 新建安全策略ospf-c,并进行如下配置:

# 单击<确定>按钮,完成安全策略ospf-c的配置。

  1. 配置OSPF

# 选择“网络 > 路由 > OSPF”,进入OSPF配置页面,如下图所示。

图-8 OSPF配置页面

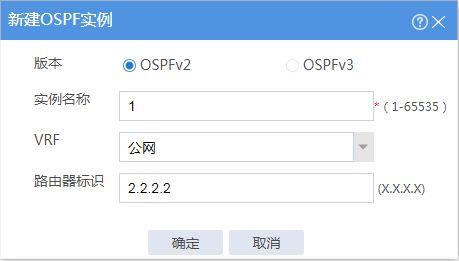

# 单击<新建>按钮,创建OSPF实例,参数配置如下图所示。

图-9 OSPF实例创建

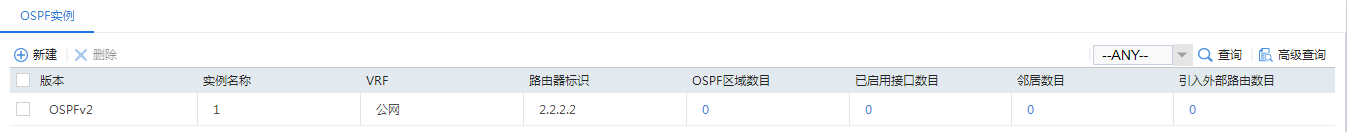

# 单击<确定>按钮,完成OSPF实例创建,如下图所示。

图-10 创建的OSPF实例



# 单击“OSPF区域数目”下方的数字“0”,跳转至OSPF区域配置页面,如下图所示。

图-11 OSPF区域

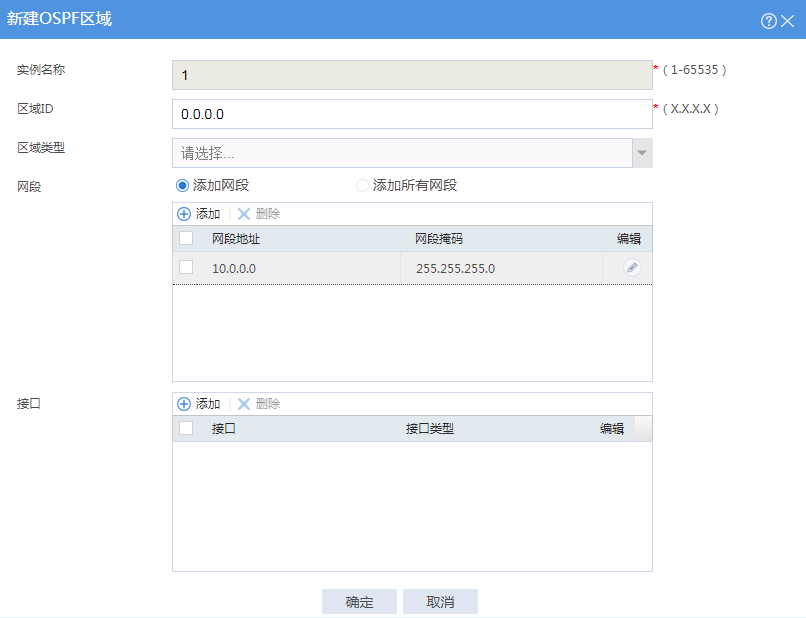

# 单击<新建>按钮,配置OSPF Area 0,参数配置如下图所示。

图-12 OSPF Area 0配置



# 单击<确定>按钮。

# 单击<新建>按钮,配置OSPF Area 2,参数配置如下图所示。

图-13 OSPF Area 2配置



# 单击<确定>按钮,完成配置。

Device C的配置

  1. 配置接口IP地址,过程略

  1. 配置OSPF

# 创建OSPF进程1,路由器ID3.3.3.3

<Device C> system-view

[Device C] ospf 1 router-id 3.3.3.3

# 进入区域0,通告网段10.0.0.0/24

[Device C-ospf-1] area 0.0.0.0

[Device C-ospf-1-area-0.0.0.0] network 10.0.0.0 0.0.0.255

[Device C-ospf-1-area-0.0.0.0] quit

# 将缺省路由引入到OSPF路由表中。

[Device C-ospf-1] default-route-advertise always

[Device C-ospf-1] quit

# 配置到ISP的默认路由。

[Device C] ip route-static 0.0.0.0 0 200.2.2.254

验证配置

  1. 查看Device AOSPF路由表信息

# 选择“网络 > 路由 > 路由表 > IPv4路由表”,进入路由表信息页面,可以查询到OSPF路由表的信息。

  1. 查看Device BOSPF路由表信息

# 选择“网络 > 路由 > 路由表 > IPv4路由表”,进入路由表信息页面,可以查询到OSPF路由表的信息。

  1. Device A可以PingISP

<Device A> ping -a 10.1.1.1 200.2.2.254

Ping 200.2.2.254 (200.2.2.254) from 10.1.1.1: 56 data bytes, press CTRL_C to break

56 bytes from 200.2.2.254: icmp_seq=0 ttl=254 time=0.423 ms

56 bytes from 200.2.2.254: icmp_seq=1 ttl=254 time=0.222 ms

56 bytes from 200.2.2.254: icmp_seq=2 ttl=254 time=0.173 ms

56 bytes from 200.2.2.254: icmp_seq=3 ttl=254 time=0.170 ms

56 bytes from 200.2.2.254: icmp_seq=4 ttl=254 time=0.167 ms



--- Ping statistics for 200.2.2.254 ---

5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss

round-trip min/avg/max/std-dev = 0.167/0.231/0.423/0.098 ms

  1. Device B可以PingISP

<Device B> ping -a 10.0.0.2 200.2.2.254

Ping 200.2.2.254 (200.2.2.254) from 10.0.0.2: 56 data bytes, press CTRL_C to break

56 bytes from 200.2.2.254: icmp_seq=0 ttl=254 time=0.437 ms

56 bytes from 200.2.2.254: icmp_seq=1 ttl=254 time=0.209 ms

56 bytes from 200.2.2.254: icmp_seq=2 ttl=254 time=0.194 ms

56 bytes from 200.2.2.254: icmp_seq=3 ttl=254 time=0.174 ms

56 bytes from 200.2.2.254: icmp_seq=4 ttl=254 time=0.179 ms



--- Ping statistics for 200.2.2.254 ---

5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss

round-trip min/avg/max/std-dev = 0.174/0.239/0.437/0.100 ms
