配置磁盘备份容灾

添加站点

  1. 在保护站点，选择顶部“云业务”页签，单击左侧导航树[站点容灾//站点管理]/<增加站点>按钮，弹出增加站点对话框，添加站点信息。第一个增加的站点为本地站点（即保护站点），IP地址为当前UIS超融合管理平台的IP地址。本地站点添加后，再增加远端（即恢复端）站点。

磁盘备份容灾，不需要配置存储阵列信息。

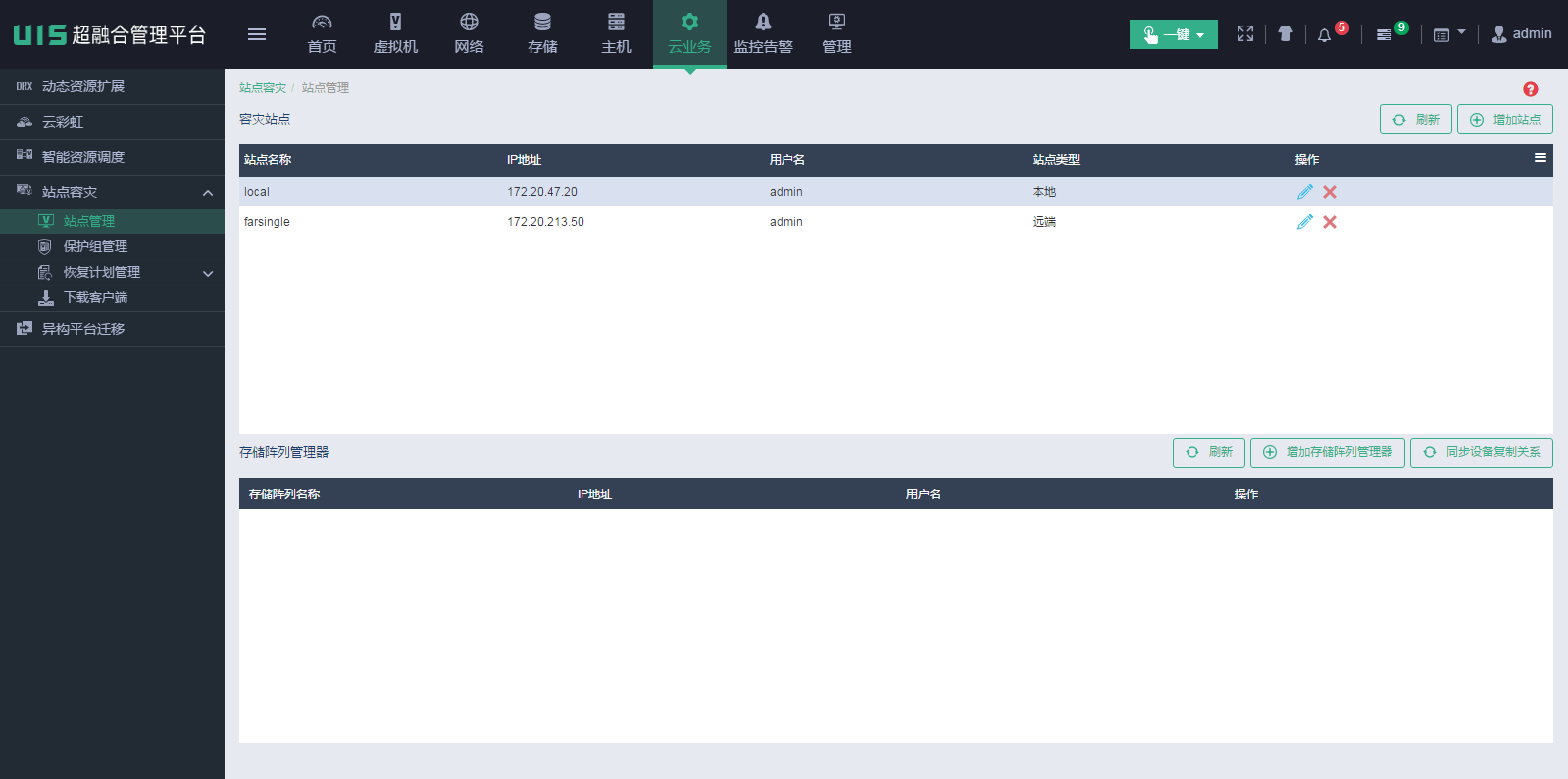

图-1 增加站点



创建保护组

  1. 选择顶部“云业务”页签，单击左侧导航树[站点容灾/保护组管理]/<增加保护组>按钮，弹出增加保护组对话框。容灾类型选择“磁盘备份容灾”，配置保护组的基本信息。单击<下一步>按钮。

  • 同构场景，需要指定保护站点与恢复站点。

  • 异构场景，不需要配置保护站点。

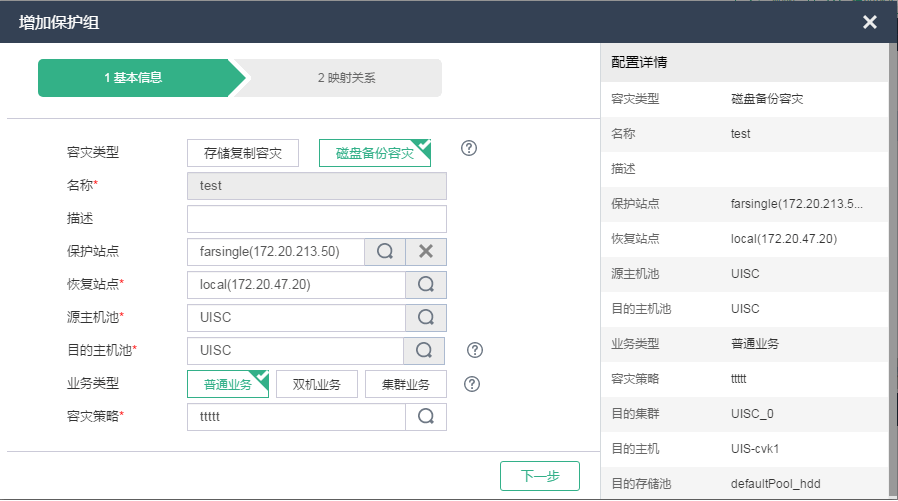

图-2 配置保护组基本信息



  1. 单击“容灾策略”，根据实际业务情况配置容灾策略。容灾策略包含同步策略及快照策略，容灾策略中的各项参数解释请参考联机帮助。

请根据实际业务数据量配置合适的同步时间间隔（0表示不自动同步），避免因没有配置自动同步导致灾难发生时数据丢失量过大。

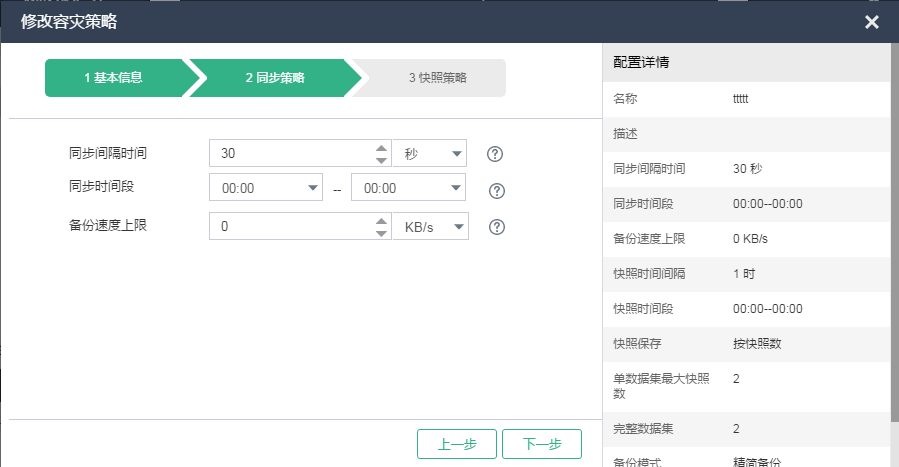

图-3 配置容灾策略



  1. 配置目的集群、目的主机以及存储池。分别选择目的集群，目的主机（单击按钮，将该主机设置为容灾节点）以及目的存储池（单击按钮，将该存储池设置为容灾介质），使恢复站点为容灾业务做好准备。

  1. 配置资源映射关系，分别单击并拖动、，来配置保护组的虚拟交换机、网络策略模板映射关系。虚拟交换机，使用容灾备份网络或vswitch0（管理网），本例使用管理网。网络策略模板，使用Default即可。单击<完成>按钮。

异构场景，通过指定容灾网络及网络策略模板，来配置网络映射。

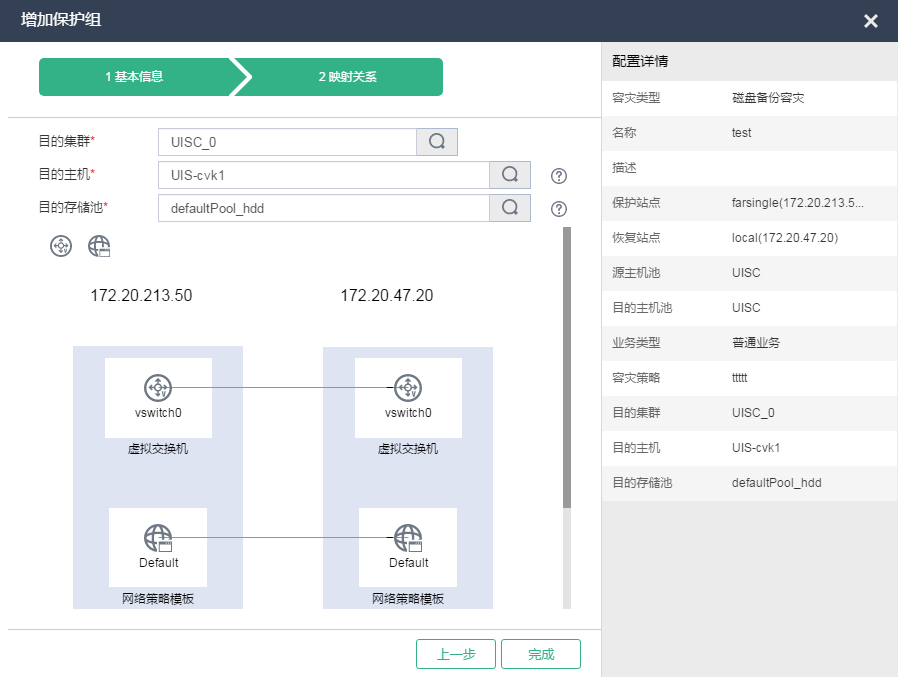

图-4 配置保护组资源映射



  1. 为保护组增加虚拟机。在创建的保护组下方，单击<添加虚拟机>按钮，弹出“选择虚拟机”窗口。所有安装了容灾客户端，且正确配置了网络的虚拟机都是备选虚拟机，选中需要保护的虚拟机增加到保护组中，单击<确定>按钮。

图-5 添加受保护的虚拟机



  1. 保护组配置完成。

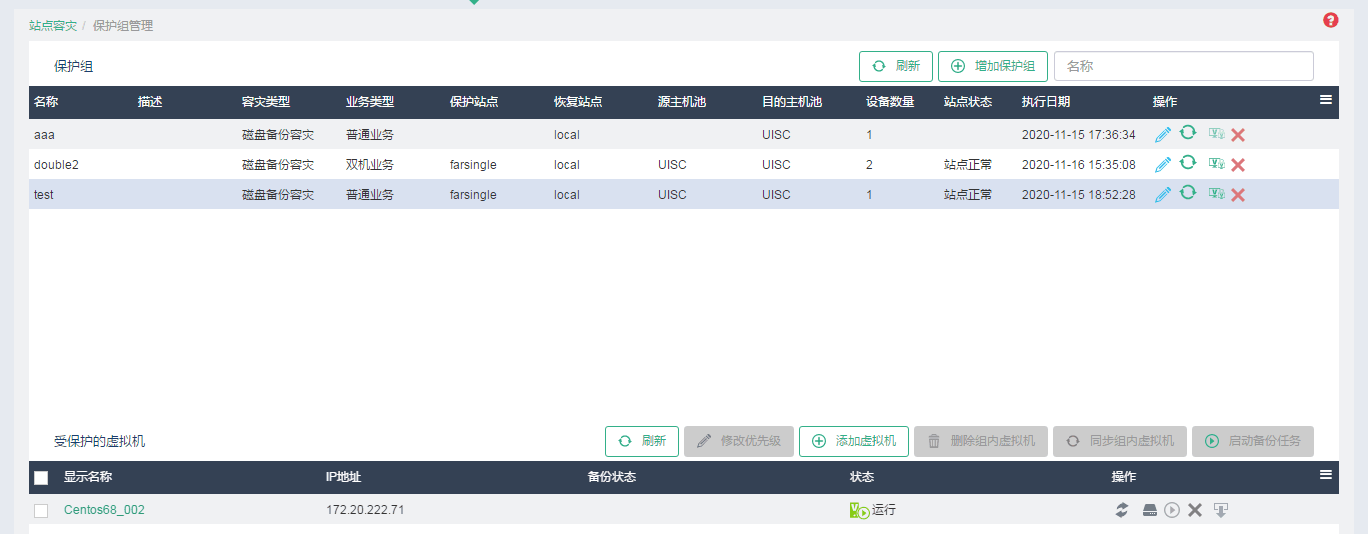

图-6 保护组配置完成



创建恢复计划

  1. 选择顶部“云业务”页签，单击左侧导航树[站点容灾/恢复计划管理]/<增加恢复计划>按钮，弹出增加恢复计划对话框。选择保护组及受保护的虚拟机，单击<确定>按钮。

可以为一个保护组配置多个恢复计划，按不同的恢复计划，恢复不同的虚拟机。本例将所有受保护的虚拟机都添加到一个恢复计划。



图-7 增加恢复计划



  1. 恢复创建完成。恢复计划初次创建完的状态显示为“初始化”。

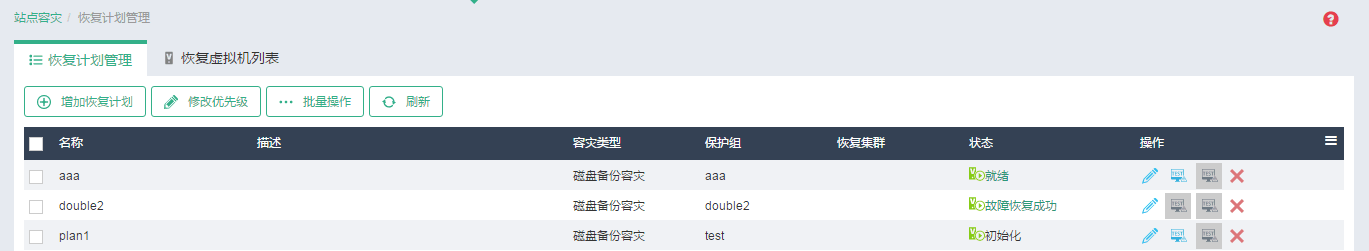

图-8 恢复计划创建完成。
